Motorisierter Open-Source-XYZ-Mikromanipulator

[atzensepp]

Ein Feuerwerk von Ideen in diesem Video: https://www.youtube.com/watch?v=MgQbPdiuUTw

• Paralleler Manipulator für 3D-Positionierung (3R3T)

• Kugelgelenkstangen mit Gummiband-Fixierung

• Hochgenauer linearer magnetischer Positionsgeber

• Superfein-Stepping von Schrittmotoren

Die Idee mit den Kugelgelenken könnte man (vielleicht etwas grober ) für Fischertechnik anwenden.
Und das mit dem Positionsgeber wäre auch ein Versuch Wert

Auch faszinierend: https://www.youtube.com/watch?v=-mgqq0qdDRM

[juh]

Danke für den Hinweis, Florian. Das ist ein wirklich ziemlich beeindruckend und interessant, v.a. der Positionsgeber ist veradmmt clever.

vg
Jan

[atzensepp]

Das mit dem Positionsgeber musste ich gleich ausprobieren.


Mit der Arduino-Library von Rob Tillart kann man die kumulative Position auslesen:
https://github.com/RobTillaart/AS5600
Damit bekomme ich 16200 Counts auf 30mm, was schon eine ziemlich gute Auflösung von 1.8um wäre. Die Messungen an den Endpositionen sind reproduzierbar.
Allerdings ist die Abhängigkeit nicht ganz linear. Hängt vermutlich vom Abstand der Magnete zum Sensor ab.

Grüße
Florian

[Harald]

"Ziemlich gut"? --- Also neee, 1,8 µm ist ja nun wirklich mal sowas von grobschlächtig 11!elf1!!!.

Willst du Atomkerne angucken, Röntgen-Lithographie betreiben oder mit nem Interferometer in irgendein Sternenbild schauen? Für meine ft-Bauerei wäre das mehr als genug.

Die Nichtlinearität könnte herrühren von:

• Streuung der Eigenschaften der Magnete (mechanische Abmessungen, Positionen/Abstände, Feldstärke). Die sind verchromt, vielleicht gibt es da ähnliche Differenzen wie wir sie von den ft-Stahlachsen her kennen.
• Phased-Array-Mathematik: Das Gesamtfeld ist das Produkt aus Einzelstrahler-Charakteristik (hier: Magnet) und Gruppen-Charakteristik (hier: ein Rechteck-Fenster). Letztere fällt nach außen hin ab. Mit zusätzlichen Magneten außen dran sollte das besser werden.

Gruß,
Harald

[atzensepp]

Für die Justage des Magnetsensors ein Aufbau mit einer oszillierenden Linearbewegung:



Die Kurve wurde so eingestellt, dass die "Treppen" weitgehend verschwunden sind:


Auf jeden Fall sieht man, dass der Sensor nicht "wegläuft" und die Umkehrpositionen gut reproduziert werden.
Denke, damit kann man was machen.

Da die Bewegung nicht ganz gleichförmig ist, sind die Extrema nicht symmetrisch. (Oben ist es breiter, weil da die Umkehrung etwas länger braucht als unten)

[Cymbaline]

Hallo,

Sieht gut aus!

Wird diesen Fehler nicht behoben wenn du das Gleitlager auf der gleichen Höhe stellst als die Achse von der Drehscheibe?

Grüße,
Wilbert

[atzensepp]

Hallo Wilbert,

tatsächlich wird der Asymmetrie-Effekt deutlich geringer, wenn man Achse auf Höhe des Gleitlagers setzt.
Weitere Verbesserung: Metallachse am Antriebsrad und Metallachse für Kurbelzapfen.
Ganz habe ich es allerdings noch nicht wegbekommen. immerhin ist das Motorgeräusch jetzt gleichmäßig.

Grüße
Florian

EDIT: PS: Mit einem doppelten verwindungssteifen Lager und glatten Kunststoffachsen klappts dann auch noch etwas besser:


[atzensepp]

Eine saubere Oszillationsbewegung hinzubekommen ist gar nicht so einfach.
Immer verkeilt sich etwas, die Drehscheibe eiert oder die Führungsachsen sind verbogen, was dann zu einem lokal erhöhten Gleitwiderstand führt.
Dieser Aufbau ist jetzt halbwegs brauchbar:



Um den Magnetsensor zu positionieren, beobachte ich am Arduino-Plotter das Signal und justiere den Sensor, bis ich im Sinus-Signal keine "Treppen" mehr sehe.


Im Prinzip funktioniert es also. Allerdings habe ich noch keine Idee, wie man die Positionierung in einem Modell hinbekommt.

[geometer]

Hallo Florian,

erstklassig, was Du da wieder präsentierst!

Beim Drücken verkantet immer mehr als beim Ziehen. Wenn Du die Pleulstange eliminierst, indem Du mit einem umgelenkten Gewicht an der einen Seite Deines Trägers ziehst und Deinen Träger auf der anderen Seite mit einem nicht elastischen Seil mit dem exzentrischen Pin auf Deiner Drehscheibe verbindest (Zwirn aus 100% Leinen oder Ramie oder Dacron backing, nicht das fischertechnik-Nylonseil!), würde das vermutlich schon viele Verkeilungsprobleme beseitigen.

Viele Grüße

Thomas

[atzensepp]

Hallo Thomas,

vielen Dank für Dein Lob und den Tipp! Den muss ich mal ausprobieren. Da spaltet sich eine eigene interessante Problemstellung ab: wie man möglichst gleichförmige Bewegungen erzeugen kann.

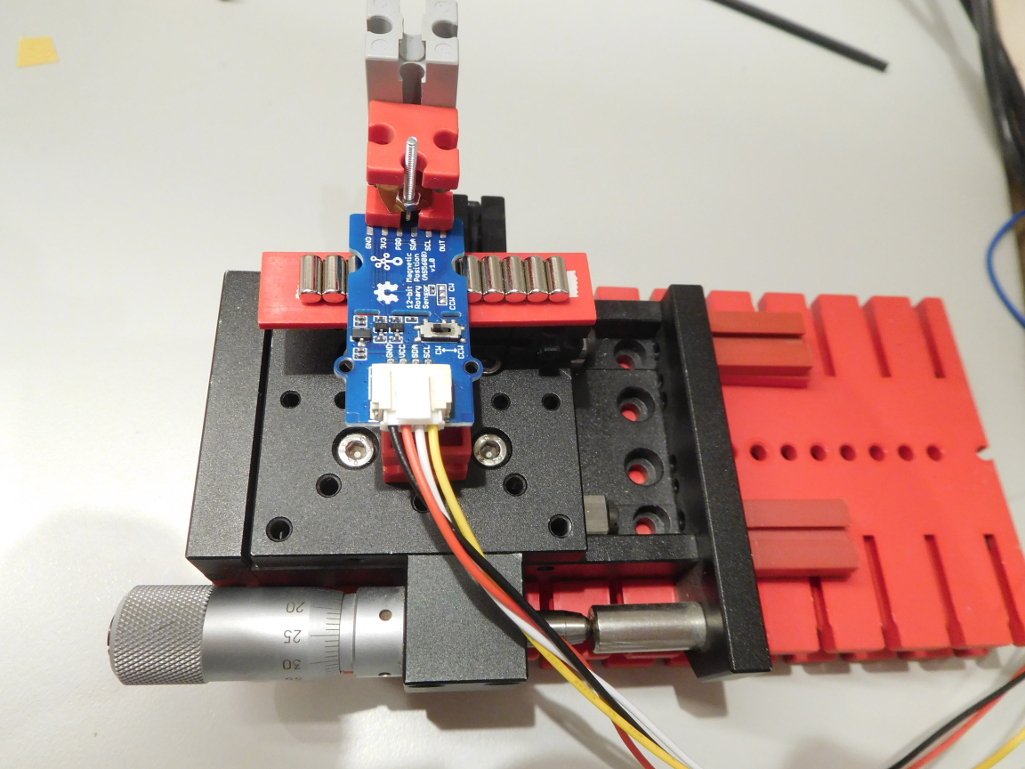

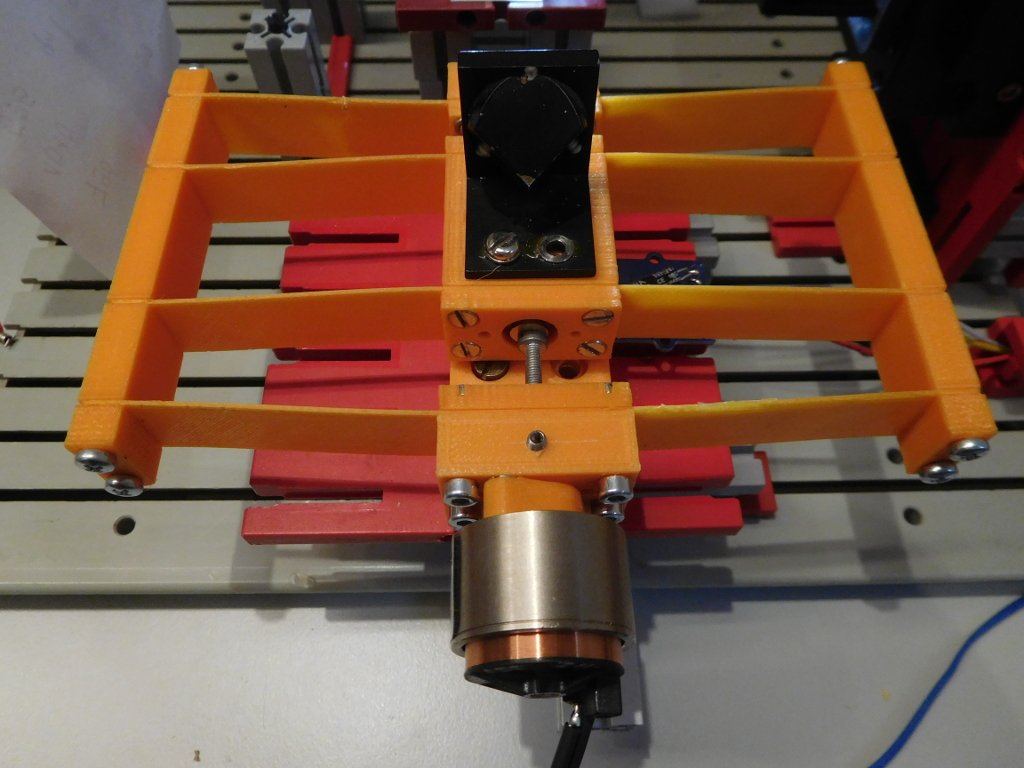

Ich habe mal mit einem Verschiebetisch die Werte aufgenommen.


Die Reproduzierbarkeit ist sehr gut. Werte wurden in beiden Richtungen aufgenommen. Die Kurven decken sich praktisch bis auf 10 counts.
Was natürlich nicht schön ist - und das haben wir bereits mit dem oszillierenden Teil gesehen - ist, dass die Kurve nicht linear ist.

Man kann das durch geeignete Justage des Sensors sicher optimieren, aber nicht ganz wegbekommen. Und immer Eichkurven aufnehmen, ist oft auch nicht praktikabel. Vielleicht kann man ein Justagetool (Lehre) drucken, mit dem man den optimalen Abstand Sensor-Mangete - wenn man ihn dann mal gefunden hat - leicht reproduzieren kann.

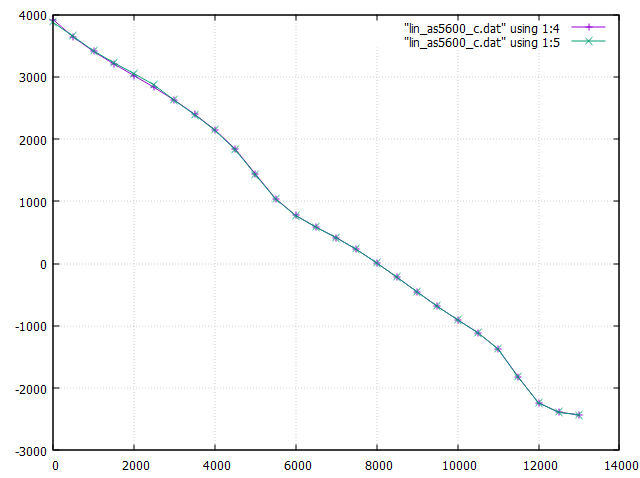

Magnetencoder-Counts vs. Verschiebeweg in um


Grüße
Florian
