Sonnenfinsternis am 12. August

[geometer]

Hallo,

am Mittwoch, dem 12.8. gibt es kurz vor Sonnenuntergang eine totale Sonnenfinsternis, die wir von Deutschland aus leider nur partiell sehen können.

Um die Sonnenfinsternis ohne Schaden beobachten zu können, kann man den Sonnenprojektor aus dem STEM-Optics-Kasten benutzen:

https://www.fischertechnik.de/de-de/sch ... tem-optics

Ich stelle hier in den nächsten Tagen noch weitere Möglichkeiten vor.

Durchblicken in jedem Fall auf eigene Gefahr!

Viele Grüße

Thomas

[geometer]

Den Anfang macht das A und O bei der Beobachtung einer Sonnenfinsternis: die Finsternisbrille.

Man benötigt dazu ein wenig unbeschädigte zertifizierte Sonnensichtfolie (z.B. Baader oder aus einer alten Pappfinsternisbrille), die man mit doppelseitigem Klebeband auf die Linsenhalter klebt. In denen befinden sich übrigens natürlich dann keine Linsen.


Trägt man normalerweise schon eine Brille zur Sehkorrektur, kann man die Finsternisbrille problemlos davor setzen.

Ein geschützter Blick auf die Sonne lohnt sich nicht nur während einer Finsternis. Mit der Brille kann man auch große Sonnenflecken sehen, falls gerade welche vorhanden sind.

[geometer]

Das zweite Modell ist ein kompaktes Galilei-Fernrohr mit 3-facher Vergrößerung und Sonnenfilter.


Das Fernrohr ist von seinen Abmessungen her so, dass Normalsichtige auf Unendlich fokussieren können, also nichts scharf stellen brauchen. Alle Kurz- oder Weitsichtigen sollten mit Brille durchschauen.

Durch den geschlossenen Tubus (die Rohrhülse) kann kein Sonnenlicht auf anderem Weg als durch den Filter eindringen. Das und die Verwendung der Streulinse im blauen Halter machen den Blick in die Sonne relativ sicher.

Noch einmal der Hinweis: Direktes und besonders fokussiertes Sonnenlicht kann massive Augenschäden verursachen! Nachbauen und Durchschauen auf eigene Gefahr.

Die Rohrhülse ist zwar innen schwarz, aber nicht matt schwarz. Ich habe daher ein Stück Tonpapier aufgerollt und hineingesteckt.

Galilei-Fernrohre sind bekannt für ihr aufrechtes Bild und den Tunneleffekt beim Durchschauen. Der Tunnelblick stört nicht, wenn man die Sonne einmal gefunden hat. Er erschwert aber das Aufsuchen.

Auf der Maker Faire 2025 haben mehr als 50 Personen allen Alters durch das Fernrohr die partielle Sonnenfinsternis vom 29.3.2025 beobachtet. Es war für mich sehr überraschend, wie schwierig es für viele war, das Fernrohr auf die Sonne auszurichten. Einige wenige haben es schlichtweg nicht geschafft.

[geometer]

Bei der Gelegenheit möchte ich einen Vorzug des STEM-Optics-Kastens erwähnen:

In den blauen Linsenhalter 203320 passt nicht nur die 203321 Linse f=-35 mm, sondern alle Acryllinsen von Astromedia mit einem Durchmesser von 16,5 mm:

https://astromedia.de/Optische-Produkte

OM-1 mit f =-35 mm
OM-2 mit f = 15 mm
OM-3 mit f = 30 mm
OM-4 mit f = 49 mm
OM-5 mit f = 65 mm
OM-6 mit f = 120 mm
OM-6a mit f = 185 mm

Es bieten sich also sehr viele Brennweiten-Möglichkeiten.

Diese Linsen sind allerdings keine Achromaten wie die neue fischertechnik-Linse mit f=103 mm Brennweite. Beim Durchblick gibt es daher Farbsäume. Bei Lichtschranken oder Ähnlichem stört das natürlich nicht.

[fishfriend]

Hallo...
OK, das ist wirklich interessant, das die Linsen passen.
Da muss ich mir mal welche besorgen.

Was man auch bauen könnte ist eine Lochkamera mit Leinwand aus einem Karton.
Natürlich vorzugsweise einem fischertechnik Karton
Mit freundlichen Grüßen
Holger

[Triceratops]

Hallo

Ich gehöre zu den wenigen "Verrückten", die für sowas ein Teleskop in der
Kammer stehen haben, mit notwenigem Zubehör wie Sonnenfilter. Damit
kann man auch gleich die Sonnenflecken auf der Oberfläche zählen.

Hauptsache, das Wetter macht da keinen Strich durch die Rechnung. Aber
die nächste von Deutschland aus zu beobachtende Sonnenfinsternis findet
bereits am Montag, dem 2. August 2027, statt. Der Höhepunkt der Verdun-
kelung ist dann gegen 12:06 MESZ.

Gruß, Thomas

[geometer]

Hauptsache, das Wetter macht da keinen Strich durch die Rechnung.

Da die Sonne schon sehr tief stehen wird, kann schon leichte Bewölkung ein Problem werden.

Man braucht auf jeden Fall zunächst einmal einen geeigneten Standort, von dem man die Sonne im Westen 10° über dem Horizont sehen kann. In Bochum fallen mir da nicht so viele ein.

Wir werden voraussichtlich zum Tippelsberg im Bochumer Norden fahren. Das Horizontobservatorium auf der Halde Hoheward in Recklinghausen wäre ein natürlicher Treffpunkt für viele Interessierte, aber das ist wohl seit Mai großzügig abgesperrt.

Ich gehöre zu den wenigen "Verrückten", die für sowas ein Teleskop in der
Kammer stehen haben, mit notwenigem Zubehör wie Sonnenfilter.

Ein Teleskop mit 15,3 cm Öffnung aus den frühen 80ern habe ich auch. Teleskope wird es aber auf dem Tippelsberg wohl mehrere geben. Da brauche ich mir keine Gedanken zu machen, wie ich meins ohne Auto dahin transportieren könnte. Mit fischertechnik-Modellen dürfte ich der einzige dort sein.

Benutzt Du einen einschraubbaren Okularfilter? Solche Filter sind schon geplatzt. An vielen Stellen wird von der Verwendung von Okularfiltern abgeraten.

[fishfriend]

Hallo...
Da denk man selber, man ist einer der wenigen Verrückten?
Wilkommen im Club
Ich hab einen Newton auch mit Filtern.
Wir haben hier den Baumberg. Mal schaun ob der Longinusturm offen hat und man von dort aus was sieht.
Hoffen auf gutes Wetter...
Mit freundlichen Grüßen
Holger

[geometer]

Hallo Holger,

Baumberg, das weckt viele gute Erinnerungen an zuhause!

Am 10. Mai 1994 habe ich nicht weit davon entfernt in Limbergen noch völlig analog mit einem 500er Teleobjektiv folgendes Foto der partiellen Sonnenfinsternis gemacht:


Wenn die Sonne so tief steht wie am nächsten Mittwoch lohnt es sich, einen Tag vorher eine landschaftlich schöne Stelle auszusuchen.

Viele Grüße

Thomas

[geometer]

Zurück zu den Modellen:

Heute wird es etwas brutal. Modding-Verächter werden möglicherweise eine Gänsehaut bekommen.

Dafür ist der Sonnenprojektor gut für Kurzentschlossene geeignet, die nicht wissen, ob ihr STEM Optics noch rechtzeitig vor Mittwoch ankommt .

Man braucht eine Lesebrille mit +1 dpt aus dem Drogerie- oder Supermarkt.

Einfacher und günstiger kann man an zwei hochqualitative achromatische Linsen nicht herankommen.

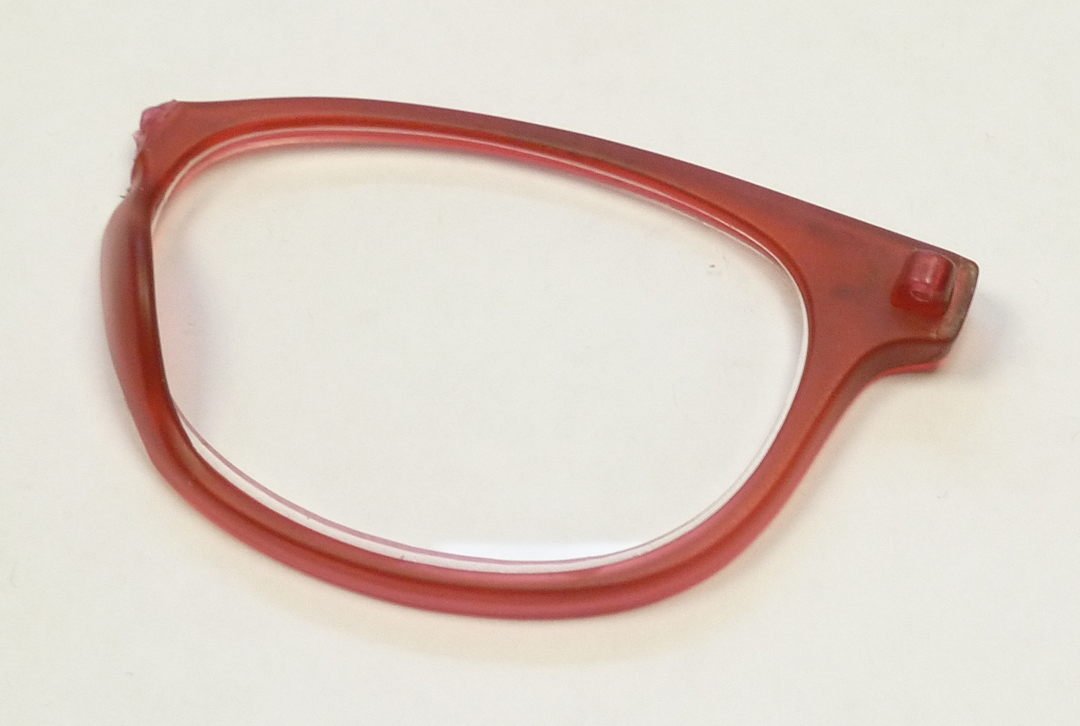

Die Lesebrille wird schmerzfrei halbiert:

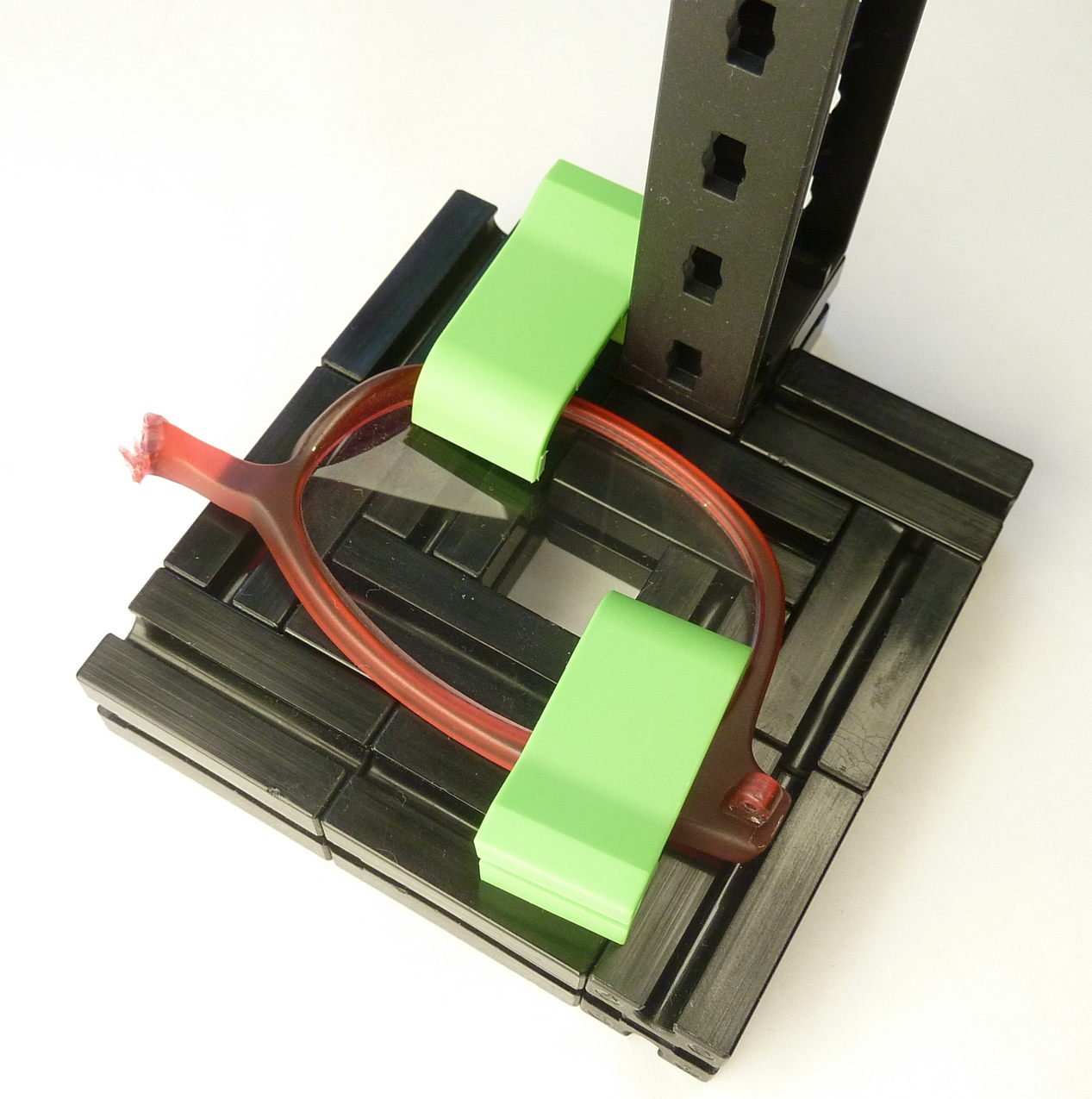

Sie wird mit zwei Seitenteilverlängerungen 163200 auf eine schattenwerfende Blende geklemmt:

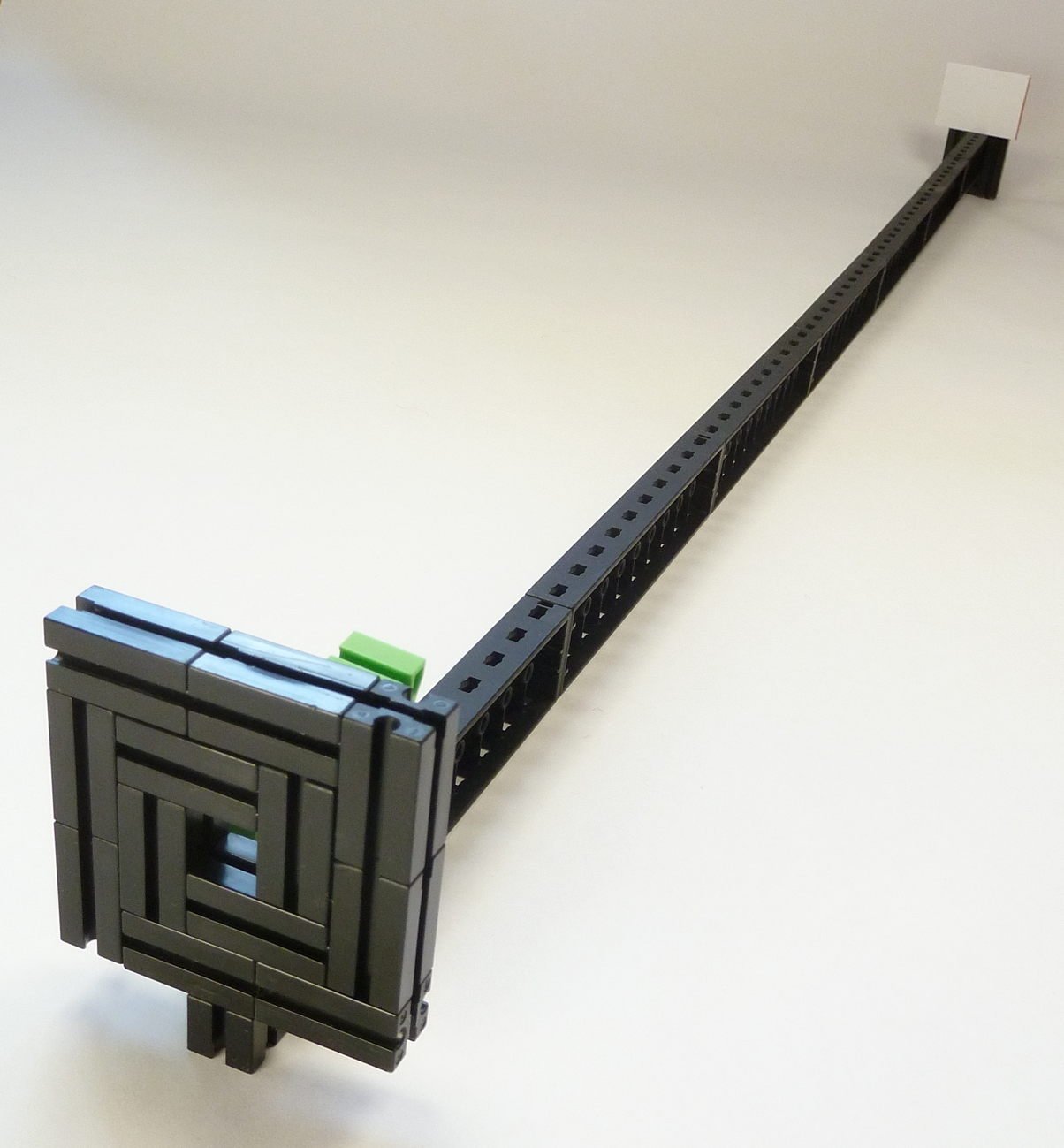

+ 1dpt bedeutet 1 m Brennweite. Die nötige Länge wird durch 7 U-Träger 150 hergestellt:

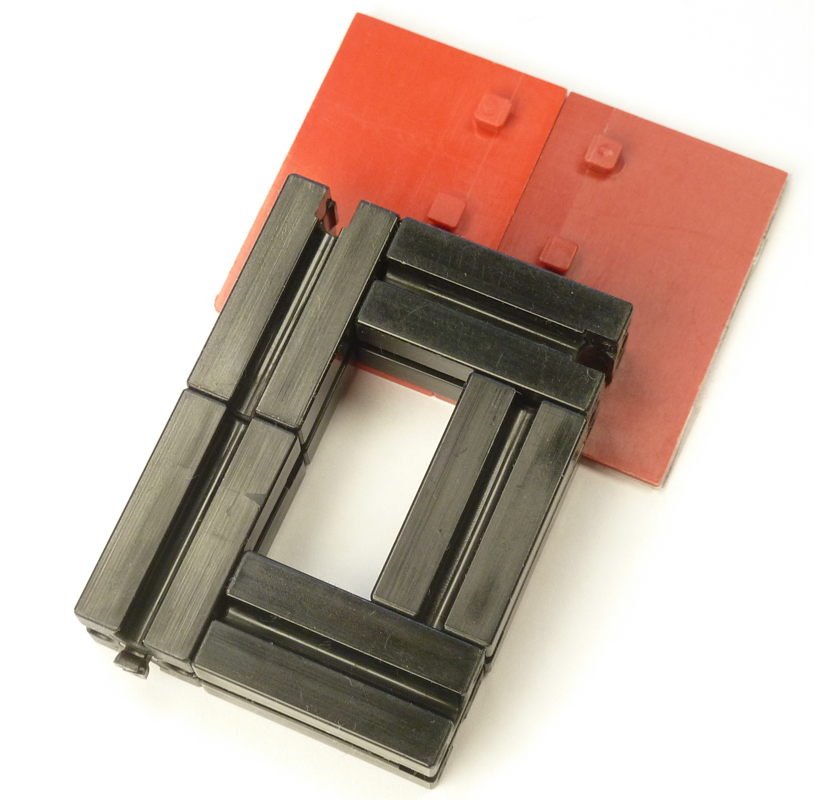

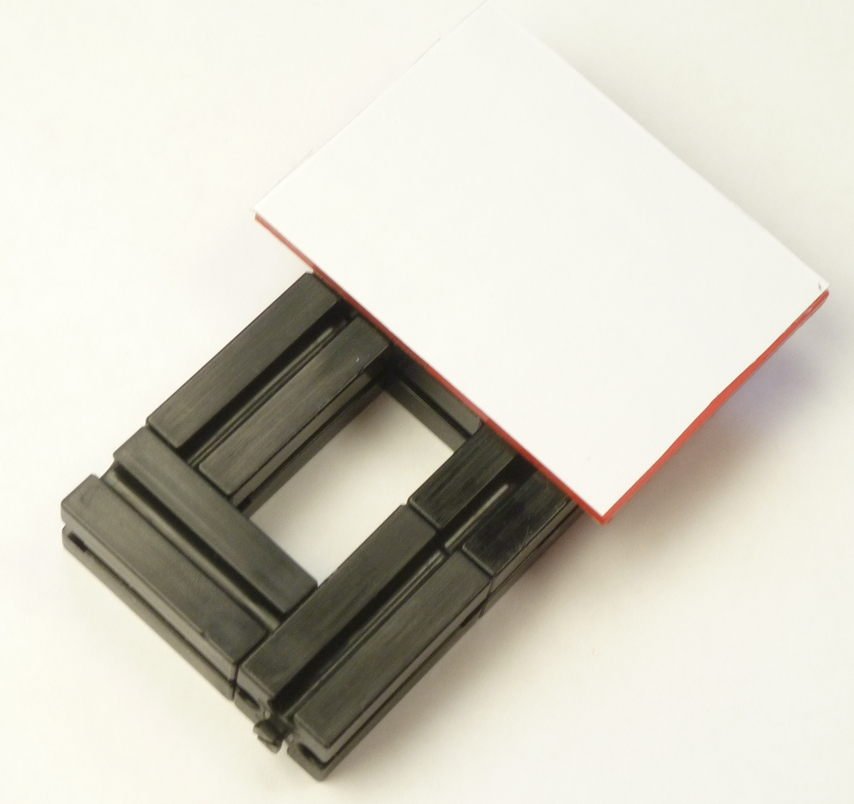

Am Ende fällt das Licht auf einen Schirm. Das Bild kann man durch Verschieben des Schirms komfortabel scharf stellen:



Dadurch dass nur eine Linse zum Einsatz kommt, ist das Bild schärfer als bei dem Sonnenprojektor aus dem STEM Optics und weist keine Farbsäume auf.

Das Bild der Sonne hat einen Durchmesser von 1 cm. Da die Sonne 100 mal weiter weg als groß ist, ist das beim Bild der Sonne bei jeder Lochkamera oder bei jedem 1-linsigen Projektor auch so. Daher ist bei einem 100 cm langen Projektor das Bild 1 cm groß.

Dieses Modell macht mir persönlich sehr viel Freude. Es ist sehr gut für Public Viewing geeignet.


Ed Jones hat diese Art der Sonnenprojektion mit selbstgeschliffenen Linsen mit 30 m Brennweite im besten Sinne auf die Spitze getrieben:


https://opticaleds.com/unusual-telescop ... projector/
https://youtu.be/pgQOsK6RdC4?si=7-w-rDrAEjOIf7DT
