Hucky hat geschrieben: ↑10 Mai 2023, 21:11
Mit deiner Schaltung funktioniert es leider nicht.
Schade, war einen Versuch wert. Da Du nicht schreibst was nicht funktioniert hat, kann ich auch nicht erkennen wo es hakt. Da ich keinen ft-Initiator habe, kann ich nicht sagen wieviel Strom das Ding wirklich zieht. Deswegen kann es sein, dass bei "meiner" Schaltung der R1 mit 330 Ohm ein wenig wenig ist und ein höherer Wert notwendig wäre um die LED zu erleuchten. Oder geringer wenn sie nicht ausgehen mag.
Hucky hat geschrieben: ↑10 Mai 2023, 21:11
Der OP macht aber nur 17mA - bisl knapp fürn CNY17.
Der CNY17 ist durchaus mit 5 mA bis 10 mA zufrieden (siehe Datenblatt). Ob der aber satt sperrt wenn der Opamp in die Nähe des zugehörigen Rails kommt, kann ich icht sagen. Aber so als schnelle Abhilfe: 1N4148 (oder andere Si-Kleinsignaldiode) in Reihe zur IRED im Optokoppler, und die Anzeige-LED auch noch in Reihe, drücken den Reststrom normalerweise in die Nähe von 0. Du brauchst halt etwas was erst bei einer Spannung von >1 V nennenswert Strom durchlässt. LED, Z-Diode (z. B. 2V7) oder mehrere 1N4148 in Reihe erledigen das. Den Begrenzungswiderstand brauchst Du natürlich auch dazu.
Hucky hat geschrieben: ↑10 Mai 2023, 21:11
Wenn ich an den Ausgang einen Widerstand hänge und einen Optokoppler oder einen NPN Transistor gegen Masse schalte lassen die beiden Dinger leicht durch. Ich messe am OP Ausgang ca. 1V.
Versteh ich nicht.
Nun der 741 ist alt und stammt aus Zeiten zu denen OpAmps mit +/-15 V betrieben wurden um +/-10 V bis +/-13 V am Ausgang anzubieten. Dafür verstehe ich nicht ganz was Du mit "beide Dinger lassen leicht durch" meinst. Sowohl der NPN hinter dem OpAmp als auch der Transistor im CNY17 leiten dezent wenn der 741 nur 1 V abliefert?
Auch hier hilft der Diodentrick (in Reihe zur Basis und deren Widerstand, siehe oben) oder ein Basispannungsteiler.

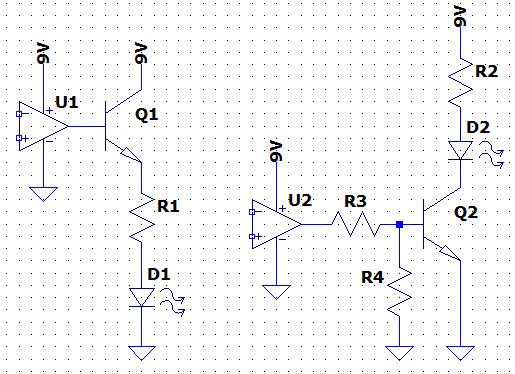

Ich häng Dir mal 2 einfache Varianten an, mit denen das Problem zu beseitigen wäre. Die Version mit R3 und R4 hat die Eigenschaft unabhängig von der Flußspannung der LED eingestellt werden zu können. Die einfachere Variante hofft auf eine Flußspannung von >1 V der IRED.
![OpAmp und NPN](./download/file.php?id=5347&sid=52825707033aa36cb022e3ce7fdbda76)
- OpAmp und NPN
- OpAmp und NPN.PNG (13.75 KiB) 879 mal betrachtet
Oder aber Du ersetzt in Deinem Schaltplan den 741 durch einen "halben" LM393. Das ist ein Komparator mit OC-Ausgang und genug Puste für den CNY17.
Grüße
H.A.R.R.Y.
