ftPwrDrive & TxT 4.0

[rbudding]

Hi

Ich habe einen kleinen Test mit dem TXT 4.0 und dem ftPwrDrive mit dem FTextender gemacht. Es hat überraschend schnell und gut funktioniert. Ich konnte keine anderen Beispiele für den TXT 4.0 oder eine Dokumentation dazu finden.

Vielleicht hat jemand noch andere Beispiele für den TXT 4.0?

https://git.fischertechnik-cloud.com/ri ... Drive_test

[rbudding]

Ola,

Ich habe eine kleine Anpassung vorgenommen, um E1 und Homing zu verwenden.

Szenario:
1. Bewegung in kleinen Schritten statt einer schnellen Fahrt.

Code: Alles auswählen

bus.write_i2c_block_data(addr, CMD_SETMICROSTEPMODE, [7])  # 1/16 step

2. M1 fährt zum Homing-Punkt in negativer Richtung.
Warten auf E1, und dann direkt in die andere Richtung mit einer relativen Distanz.

Ich hätte auch eine Drehung von 30 Grad wählen können.
30° × (3200 / 360) = 266,66 ≈ 267 Schritte

Code: Alles auswählen

send_long(CMD_SETRELDISTANCE, M1, 267)
bus.write_i2c_block_data(addr, CMD_STARTMOVING, [M1, 1])

[Arnoud-Whizzbizz]

Hey Richard,

Eine gute Lösung für die Ansteuerung von Schrittmotoren!

Ich schaue mir gerade die Pinbelegung der I2C (EXT)-Schnittstellen an, die FT im Laufe der Jahre beim TX, später beim TXT und jetzt beim TXT 4.0 verbaut hat. Die letzte Version (TXT 4.0) scheint in Bezug auf die geraden und ungeraden Pins gespiegelt zu sein. (siehe meine Verwirrung unter https://forum.ftcommunity.de/viewtopic.php?f=8&t=9729 hier im Forum)

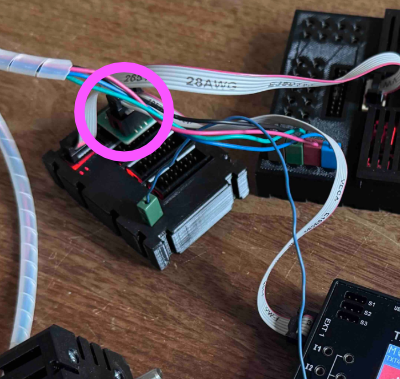

Nun sehe ich auf deinem Foto eine kleine Adapterplatine im ftExtender. Ist die dafür notwendig? Ich kann dazu in der Dokumentation (aus dem Jahr 2018) zum ftExtender nicht sofort etwas finden. Ich habe auch kurz hier im Forum gesucht, aber nichts dazu gefunden – vielleicht habe ich es aber auch übersehen.


[Bjoern]

Das ist nur ein Adapter von 14pol auf 6 pol, damit er direkt sein 6pol Kabel mit den Pfostenbuchsen nutzen kann.
Alternativ kannst du natürlich auch auf die eine Seite eine 14pol Pfostenbuchse machen. Da musst du halt nur beim quetschen des Kabels aufpassen.
Auf der 14pol Pfostenbuchse hast du die I²C Signale und kannst noch zwischen 3,3V oder 5V Spannungsversorgung wählen. Die SIgnalblöcke liegen am Anfang und Ende der Pfostenbuchse.
