wieder eine Anregung "aus dem Internet", von engbcruz bei Instagram, gefunden als ich dort noch ein Account hatte. Er zeigte einen "Geneva Reciprocating Mechanism", was ich als Malteserkreuz Wechselbewegung übersetzen möchte.
- Screenshot_1000_InstagrambearbDxO.jpg (109.68 KiB) 280 mal betrachtet
Ausgangslage ist: die graue und rote Zahnräder drehen sich gegeneinander und genau gegenüberliegenden orangen Zapfen greifen in ein Malteserkreuz ein, so dass sich dieses mal nach links und dann wieder nach rechts dreht, also eine Wechselbewegung durchführt.
Natürlich liess sich das aufgrund des FT-Rasters und der gegebenen Zahnrädern nicht so einfach lösen. Das Malteserkreuz ist ebensowenig im Standardprogramm; ich konnte es aber auf der FT Convention Süd von einem holländischen Kollegen (3Donderdelen, Hans Wijnsouw) kaufen. Super!

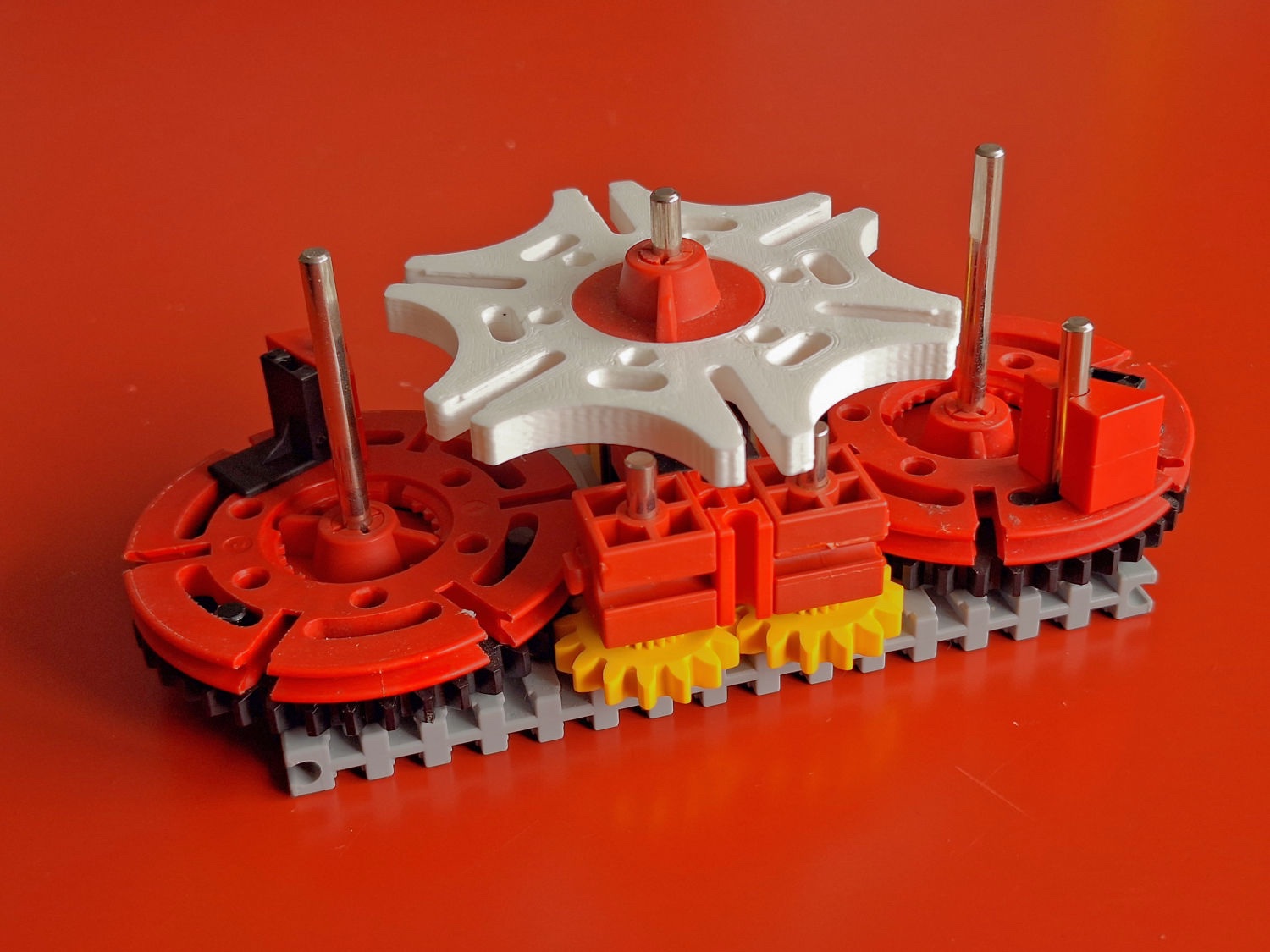

Also, wie immer nach einigem Knobeln und Infektion mit Optimierungsvirus (farblich) gab es doch noch eine Lösung, die auf eine graue Grundplatte 120x60 passt.
- 20250804_120403bearbDxO.jpg (254.16 KiB) 280 mal betrachtet

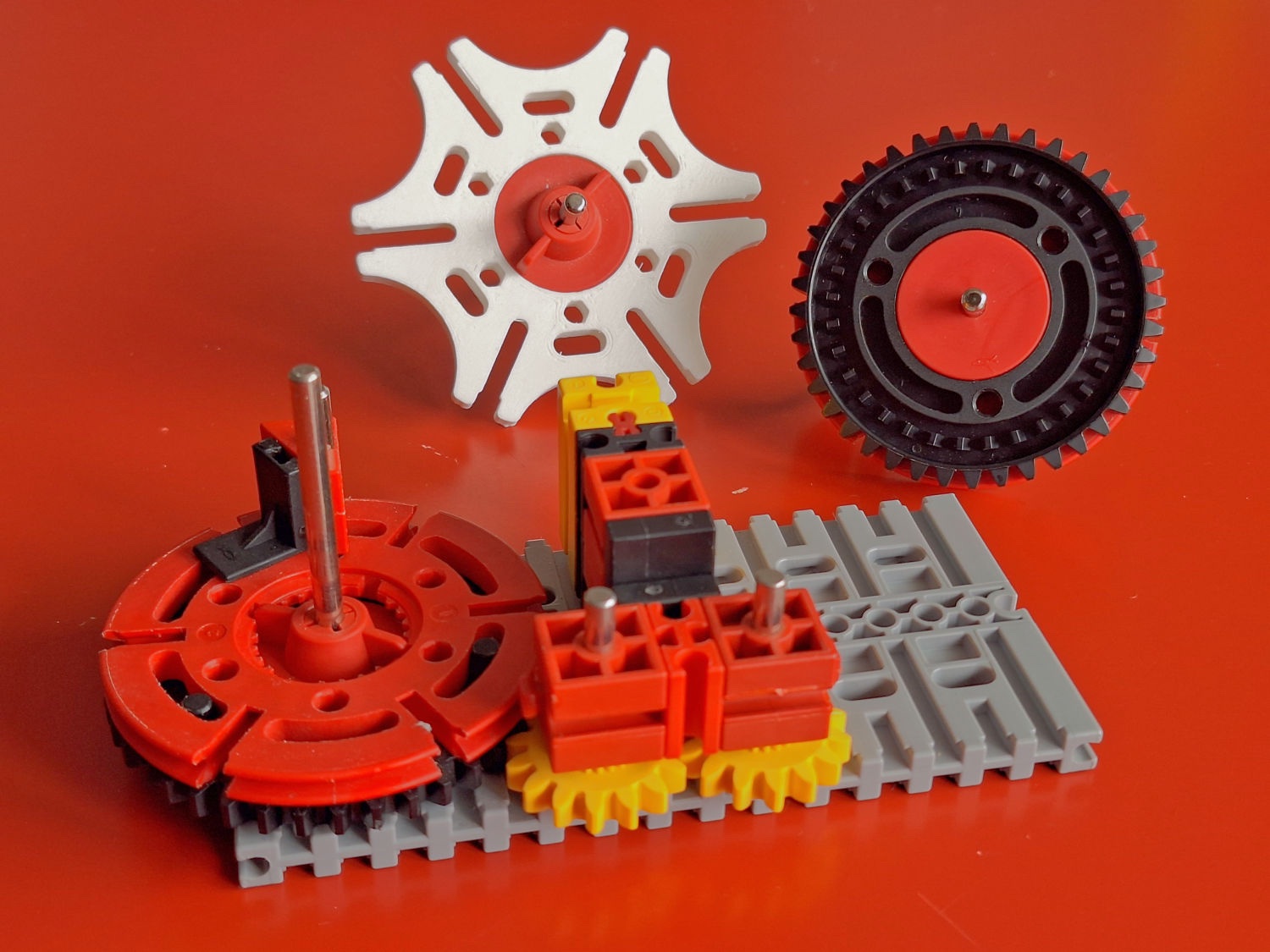

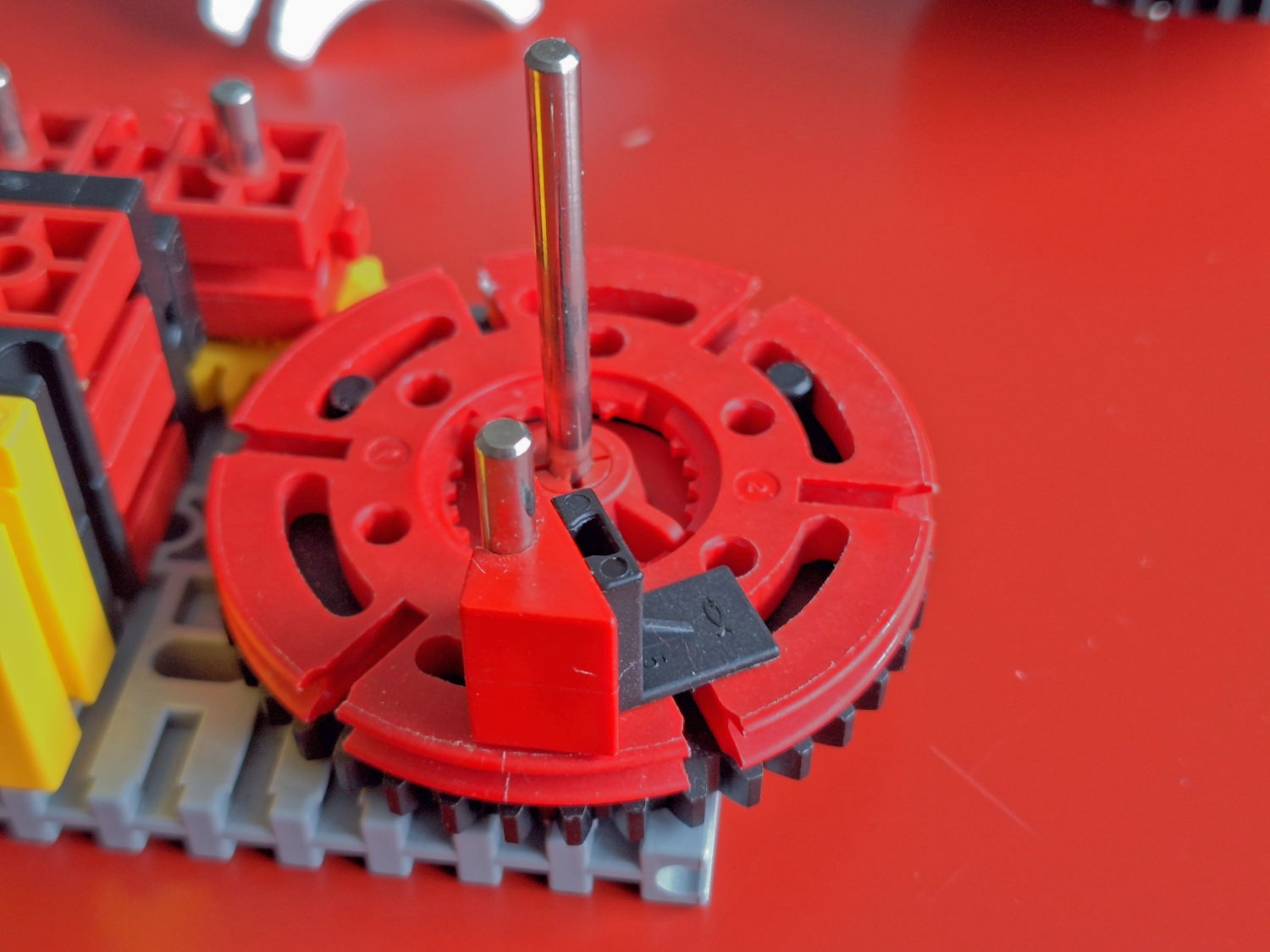

Zwei Drehscheiben 60 sind auf Zahnräder Z40 gesetzt, wodurch sich die Achsen 30 sicher anbringen und justieren lässt. Die müssen sich genau gegenüberstehen.
- 20250804_120430bearbDxO.jpg (291.49 KiB) 280 mal betrachtet
- 20250804_120521bearbDxO.jpg (231.44 KiB) 280 mal betrachtet

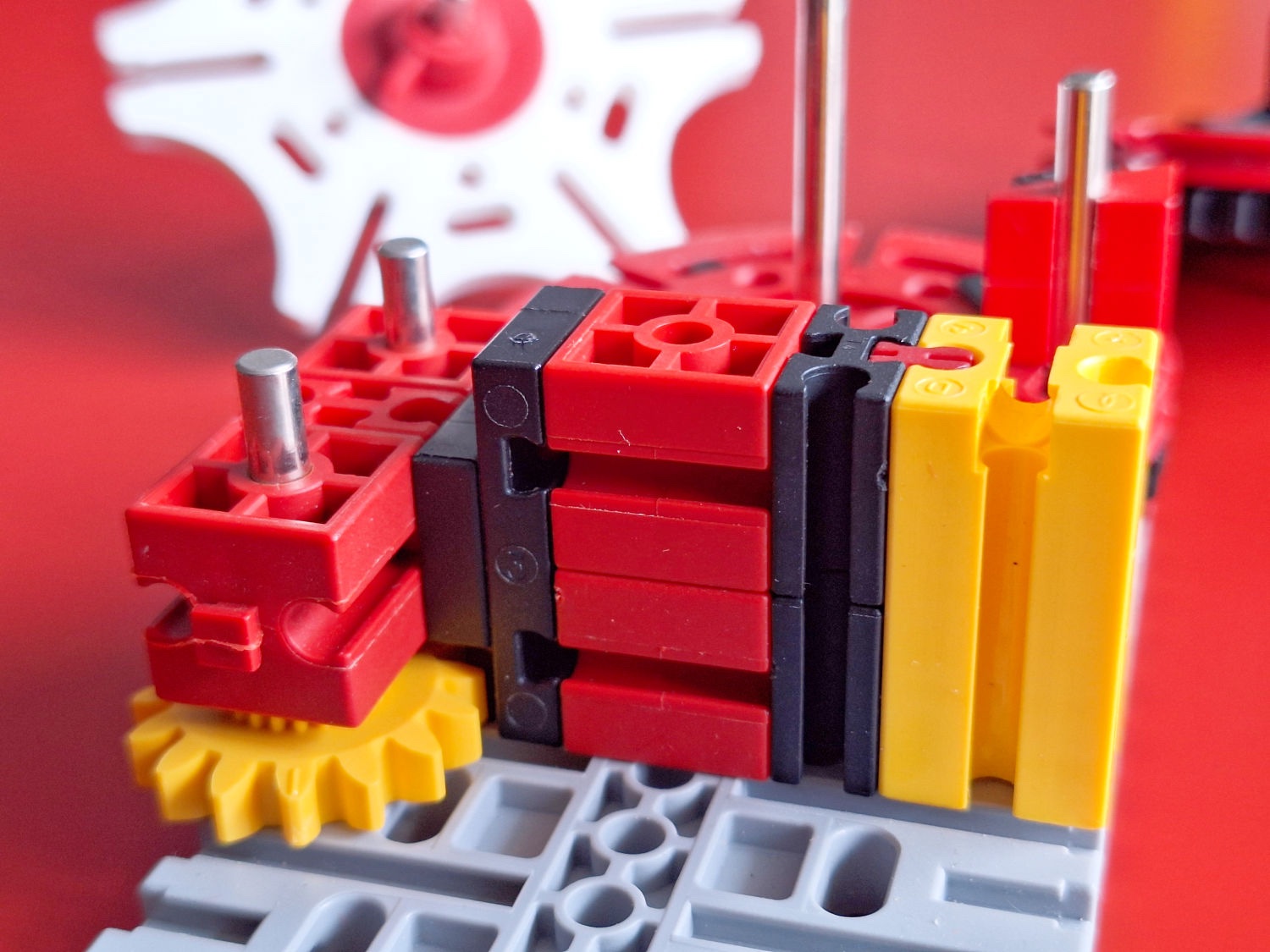

Mittig werden zwei Zahnräder Z15 angebraucht, damit es mit der gegenläufigen Drehung der Z40 klappt, und der Abstand gross genug ist, damit das Malteserkreuz räumlich dazwischen passt.
- 20250804_120539bearbDxO.jpg (307.96 KiB) 280 mal betrachtet
Der Rest ist eigentlich offensichtlich. Und dafür gibt es Bilder und einen Film auf Youtubehttps://youtu.be/6brANx52mNE.
Viel Spass beim Nachbau und der Weiterentwicklung.
LG FH
