Anwendung von S-Verschlussriegeln?

[EstherM]

Hallo zusammen,
wir haben schon mal über den 3D-Druck von S-Verschlussriegeln (https://ft-datenbank.de/ArticleVariant. ... D2886C2F1D) diskutiert.
Jetzt sind mir in einm Ergänzungskasten 50-2 wieder mal 2 Stück zugelaufen.
Was macht man eigentlich mit den Dingern? In der Anleitung zu dem Kasten habe ich das nicht erkennen können.
Danke!
Gruß
Esther

[nobi]

Hallo Esther,

die S-Riegel gehören standardmäßig nicht zum 50-2 Baukasten, sondern zu den 50S-Baukasten.
Mit den S-Riegeln werden in Verbindung mit der Riegelscheibe Statik-Bauteile verbunden.
Ich hoffe die Info hilft weiter.

Viele Grüße
Norbert

[EstherM]

Hallo Nobi,
ich denke, das irrst Du. Im 50-2 sind 2 S-Verschlussriegel. Jedenfalls sind in dem Konvolut, das ich geschenkt bekommen habe, 2 Teile in dem Kasten. In der dazugehörigen Anleitung sind sie aufgelistet. Und in der ft-db stehen sie auch so drin: https://ft-datenbank.de/ArticleVariant. ... A25DC123C4
Gruß
Esther

[steffalk]

Tach auch!

Er ist halt flach - bei Platzmangel nützlich. In den Anleitungen dazu müssten Bilder sein, wo die nutzbringend verbaut wurden.

Zum Schrauben diente übrigens die kleine Lasche des Riegelwerkzeugs https://ft-datenbank.de/ArticleVariant. ... 5A867BD640 als Schraubendreher. Die erste Version dieses Werkzeugs (von 1970) hatte diese Erweiterung noch nicht (weil's ja auch noch keine Verschlussriegel gab).

Gruß,
Stefan

[Rudi]

Hallo Esther,
für den Einsatz von Verschlussriegeln gibt es mindestens zwei gute Gründe:
- Optik. Bei einer Maschine, z. B. Dampflokomotive, sehen sie wesentlich besser aus als S-Riegel.
- Beengte Platzverhältnisse. Da ich nur wenige Verschlussriegel besitze, habe ich auch schon mal die Lasche von S-Riegeln mit dem Seitenschneider abgeschnitten.

Viele Grüße,
Rudi

[nobi]

Hallo Esther,

ich hätte gerne ein PDF der mir vorliegenden Stückliste des Baukasten 50/2 beigefügt. Leider erhielt ich die Fehlermeldung: Ungültige Dateierweiterung ft-Baukasten 50/2.pdf.

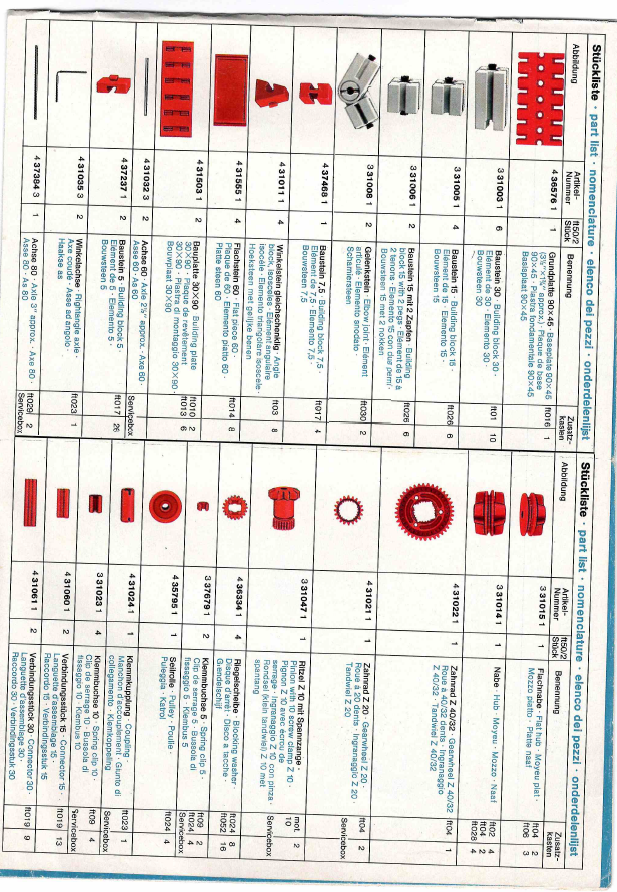

Alternativ anbei ein Screenshot der Seite von der besagten Bauanleitung.

Viele Grüße
Norbert

[geometer]

Peter Habermehl hat Verschlussriegel gedruckt, die man mit den gelben Schraubenziehern drehen kann. Die sind richtig klasse!

[Svefisch]

Hallo Norbert,
du hast ein Bild des Inhaltsverzeichnisses der ersten Version des 50/2 beigefügt (kleine Wannen). Esther hatte oben die zweite Version des 50/2 gemeint (große Wannen). Da waren dann auch ein paar Streben und S-Riegel und eben im 50/2 die Verschlussriegel enthalten.

Und Esther:
Vorletzte Modellseite in der Bauanleitung (Zugbrücke): Kaum zu erkennen, aber auf der rechten Seite ist das Brückengeländer mit den Verschlussriegeln am Kupplungsstück 2 (Bezeichnung lt. ft-Einzelteilverzeichnis von 1978) bzw. S-Kupplung 15 2 (Bezeichnung lt. Datenbank) befestigt.

Viele Grüße
Holger

[atariGFA]

Hallo Esther,

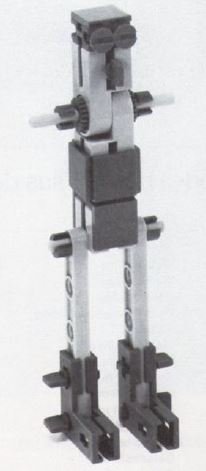

nicht zu vergessen, die Augen des Turners (ein FanClub Modell).

Gruß Werner

[EstherM]

Hallo zusammen,
vielen Dank an Werner, Holger, Rudi und Stefan für die Antworten auf meine Frage.

In den Anleitungen dazu müssten Bilder sein, wo die nutzbringend verbaut wurden.

Das sollte man meinen. Da aber die Anleitungen früher noch keine Angaben enthielten, welche Teile für welchen Schritt gebraucht werden, ist das nicht so einfach.

Vorletzte Modellseite in der Bauanleitung (Zugbrücke): Kaum zu erkennen, aber auf der rechten Seite ist das Brückengeländer mit den Verschlussriegeln am Kupplungsstück 2 (Bezeichnung lt. ft-Einzelteilverzeichnis von 1978) bzw. S-Kupplung 15 2 (Bezeichnung lt. Datenbank) befestigt.

Super!
Wenn man weiß, wo man gucken muss, erkennt man es ganz deutlich!
Die Anleitung, auf die Holger sich bezieht, liegt übrigens in der Datenbank: https://ft-datenbank.de/DocumentHandler ... 83EB6E55E5
Ich bin mir aber nicht sicher, ob sie beim richtigen Kasten untergebracht ist.

Gruß
Esther

[Svefisch]

Prinzipiell hat Esther recht, dass es sich um die von ihr angegebene Bauanleitung handelt.
Bei mir sind die Seiten nur grün hinterlegt und an einigen Stellen weichen die Bauschritte voneinander ab.

Gruß
Holger

[Triceratops]

Hallo

Wenn man Streben an Winkelträgern von innen befestigen muß (aus welchen
Gründen auch immer), ist der Verschußriegel an dieser Stelle genau die richtige
Wahl, vor allem wenn man auch noch an beiden Seiten gleichzeitig von innen
montieren muß.

Gruß, Thomas

[EstherM]

Hallo Thomas,
danke, das ist ein wichtiger Hinweis. Wenn ich mal Streben auf engem Raum anbauen will, werde ich mich hoffentlich daran erinnern.

Hallo zusammen,
die Zuordnung der Anleitungen für die verschiedenen Versionen der Grund- und Ergänzungskästen in der Datenbank ist auch ein spannendes Thema, aber eher nicht mein Interessensgebiet.

Gruß
Esther

[steffalk]

Tach auch!

die Zuordnung der Anleitungen für die verschiedenen Versionen der Grund- und Ergänzungskästen in der Datenbank ist auch ein spannendes Thema

Einig! Mir fehlt auch die direkte Verbindung zwischen Kasten und Anleitung in der DB. Ich brainstorme aber schon länger darüber

Gruß,
Stefan
