Servo-Pneumatik mit Fischertechnik?

[Harald]

Einfach nur faszinierend!

Ich muss mich ja mit aller Gewalt davon zurückhalten, mich wieder zu verzetteln und die Pneumatik nach vorne zu ziehen.
Mein aktuelles Projekt ist ja schon seit Monaten im Zustand "fast fertig". Dumm nur, dass der Zustand "fertig" dauernd davon läuft.

Gruß,
Harald

[Harald]

Ich weiß ja üüberhaupt nicht, warum ich gerade darauf komme ... haftet eigentlich so ein Schraubensicherungslack, insbesondere der originale von fischer, auf Teflonröhrchen?

[atzensepp]

Vielversprechend ist folgende Idee mit Teilen von (defekten) Fischertechnik-Zylindern:


Die Kombo ist auf jeden Fall sehr leichtgängig. Ggf. kann ich den Gegen-Anschlussblock drauf setzen.
Aber die sind leider undicht. Evtl. hilft hier ja der bereits beschriebene Sekundenkleber-Trick.
Die Ventilanschlüsse werde ich wieder über ein mit Teflonband gedichtetes Joch realisieren. Oder vlt. kann ich ja auch Röhrchen direkt dran kleben.

Intakte Teile würde ich nicht verwenden. Habe dazu defekte Hydraulikzylinder ausgeschlachtet.
Hier einer, mit Sprung im Anschluss-Block



[atzensepp]

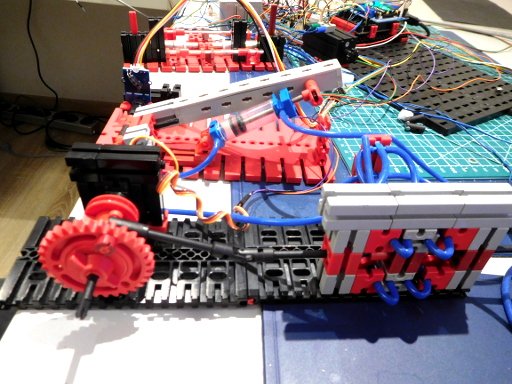

Das sehr dichte und gut regelbare schnelle Quetsch-Servoventil mit optimierter Servo-Ansteuerung:


Der Aufbau ist jetzt etwas länger, jedoch konnte auf die Rückstellung mittels Feder verzichtet werden, wodurch sich das Regelverhalten verbessert hat.

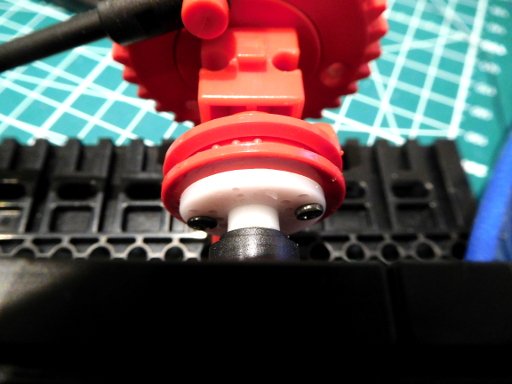

Die runde Servoadapterplatte wurde auf eine Achsverschraubung (reversibel) montiert.
