Hallo zusammen,

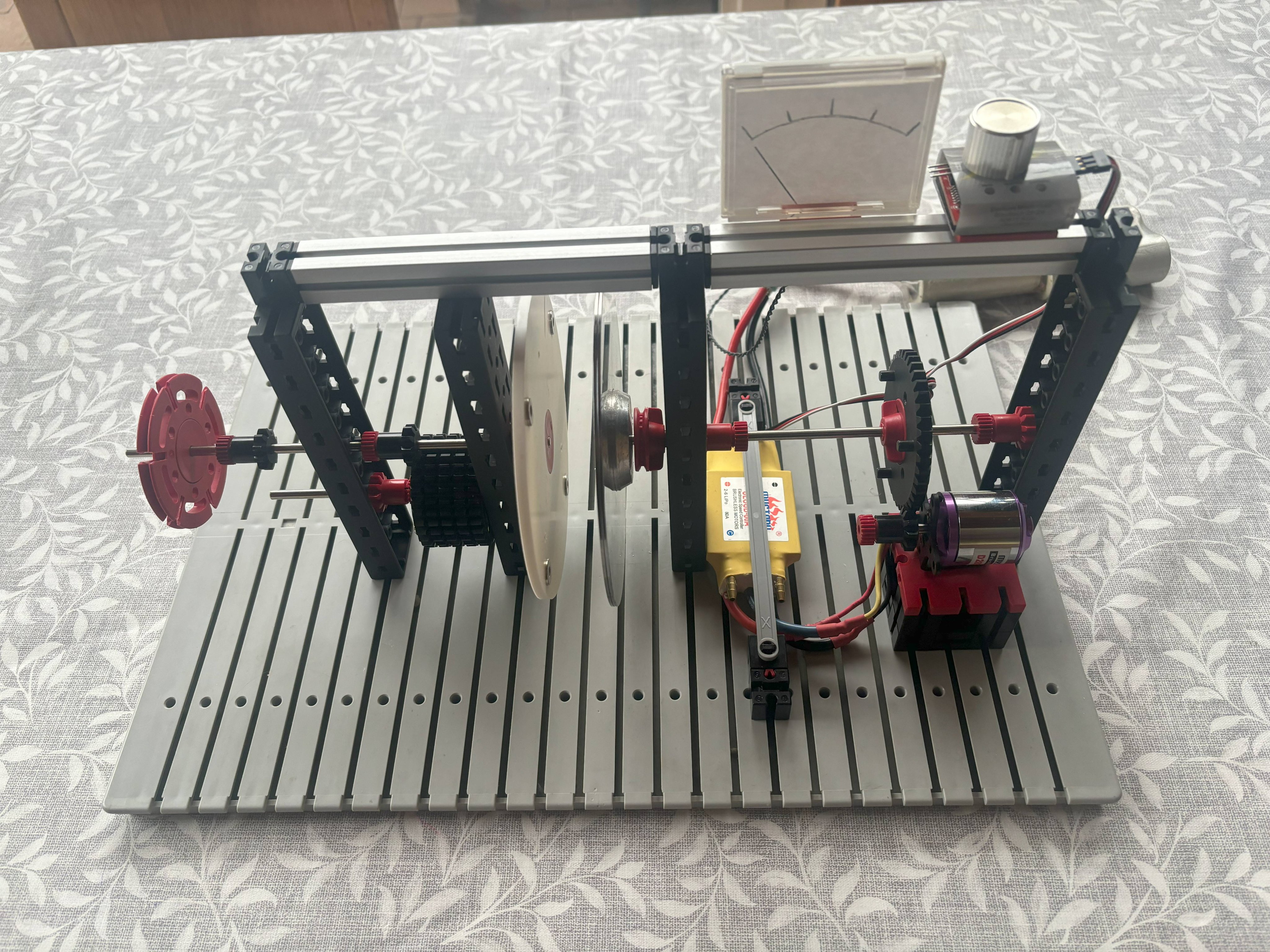

für ein Schulprojekt in Physik hat mein Sohn eine Wirbelstromkupplung mit ft, Modellbau Komponenten und anderen Teilen realisiert.
Angetrieben wird der Versuchsaufbau von einem kleinen Bruschless Motor mit BL-Regler und einem Servotester. Der BL-Motor dreht recht hoch, also wurde es 4:1 (40/10) übersetzt. Im Stromfluss wurde ein 0,5R Schunt eingesetzt und an ein zweckentfremdetes Drehspulmesswerk eines Audioverstärkers mit neuer Skala angeschlossen. Es soll nur die Motor-Leistung anzeigen, ohne Einheit.
Die Aluminium Scheiben kommen aus einer 5-1/4" Festplatte und sind auf ein einfaches Drehteil geklebt. Das Drehteil ist formschlüssig mit einer flachen ft Nabe verstiftet. Die Magnete sind in einer gefrästen PS-Scheibe eingebettet, diese hat eine Aufnahme für die flache ft Nabe. Die Aufnahme war nicht einfach zu fräsen, läuft aber sehr gut und taumelt kaum.
Die Last fehlt noch, mal gucken was der Filius da antreiben will

Die Tage machen wir mal ein Video.

Viele Grüße
Andreas

Tach auch Andreas!

Was ein absolut fantastisches Thema! Darf ich höflich dazu einladen, darüber einen Artikel in der ft:pedia zu schreiben (https://ftpedia.de)? Das würde bestimmt nicht nur mich riesig freuen. Wenn ihr Lust habt, meldet euch gerne unter ftpedia (at) ftcommunity.de und schon sind wir in Kontakt! Wir würden den Beitrag dann setzen, redigieren und auch sonst alles tun, damit genau das herauskommt, was Ihr möchtet und was unsere Leserschaft freut.

Herzliche Grüße und dicke Gratulation,
Stefan

Hallo...
Schönes Modell.
Und ich hab dazu gleich eine Frage.
Sind die 30er Zahnräder unten links, mit Achsen übereinander gesteckt?
Mit freundlichen Grüßen
Holger

Hallo Holger,
genau, sind mit 3 Achsen gesteckt. Die äusseren Räder haben jeweils eine flache Nabe zum zentrieren.

Hallo Stefan,
mache ich, wenn es fertig ist, mal sehen was als Last dran kommt.

Viele Grüße
Andreas

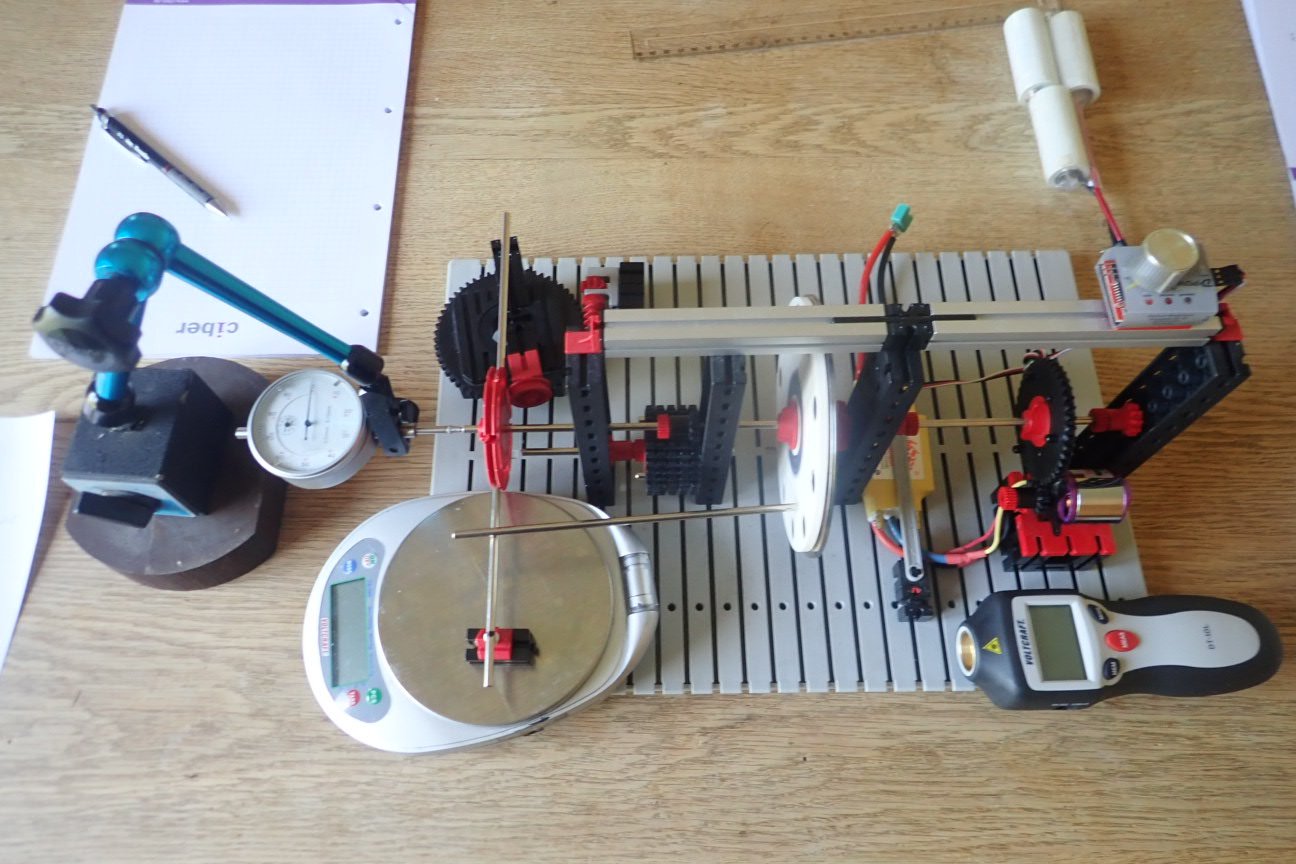

Die ersten Messreihen wurden gefahren, mit starrer Verbindung bis zur Waage.

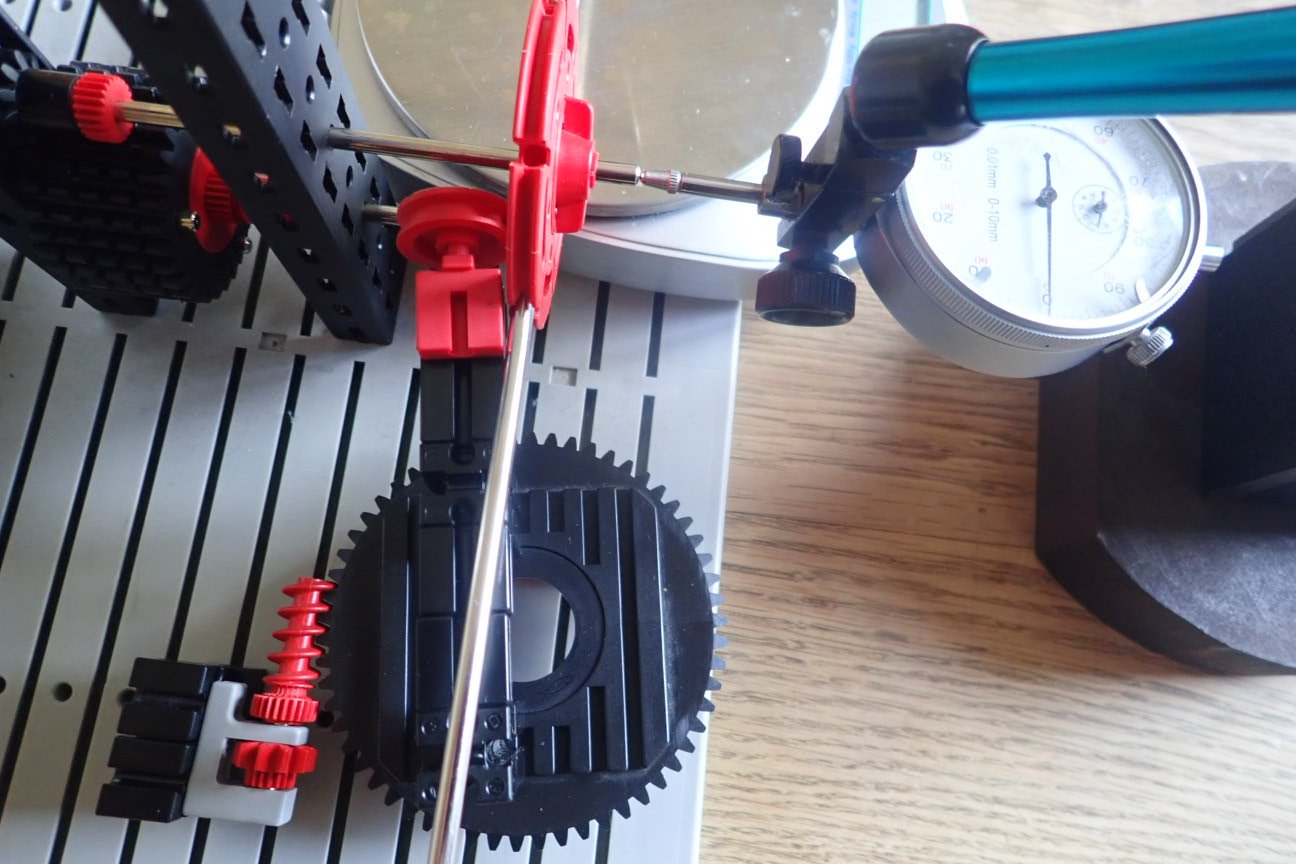

Ergänzt wurde eine Waage mit 0,1m Hebelarm(hier starr), eine Messuhr mit 14mm Messweg und eine kleine Vorrichtung um den Abstand einzustellen.
Überrascht hat mich die übertragbare Leistung von mehreren W über die 4mm Klemmnaben. Da ist dann aber auch wirklich Schluss und verschiedene Stellen versagen. Bei den Leistungen und Vibrationen fing alles an sich auf der Tischplatte zu bewegen, deshalb wurde die Platte und der Gussblock der Messuhr mit doppelseitigem Klebeband auf der Tischplatte fixiert.
Die Genauigkeit der kleinen Drehplatte für den Abstand ist sehr gut, man kann in 0,1mm Schritten Messreihen fahren.
Blöd ist, dass die Drehzahl nicht konstant ist, da muss man geschickt vorgehen. Wir wollten da jetzt aber auch keinen Lenze FU dranklemmen, das würde den Rahmen sprengen.

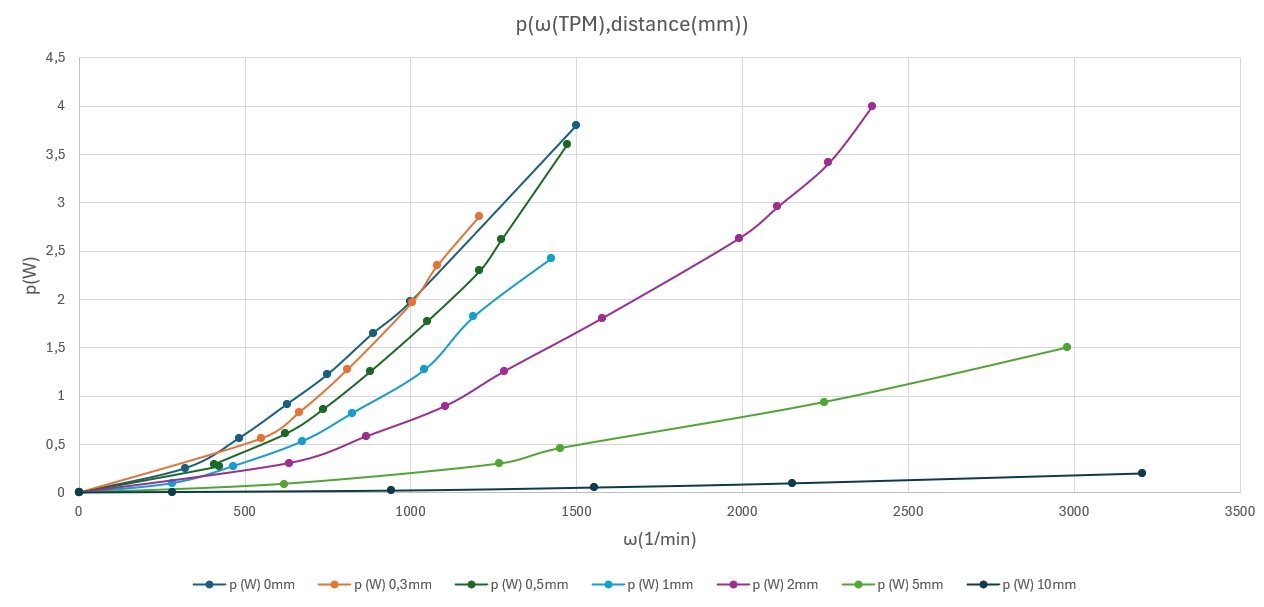

Die Ergebnisse stellen wir nach Beendigung des Projekts hier ein.

heisenberg hat geschrieben: ↑

17 Mai 2025, 18:45

Die Ergebnisse stellen wir nach Beendigung des Projekts hier ein.

Super, da bin ich schon gespannt. Wäre das vielleicht auch was für die Hauszeitung des Forums?

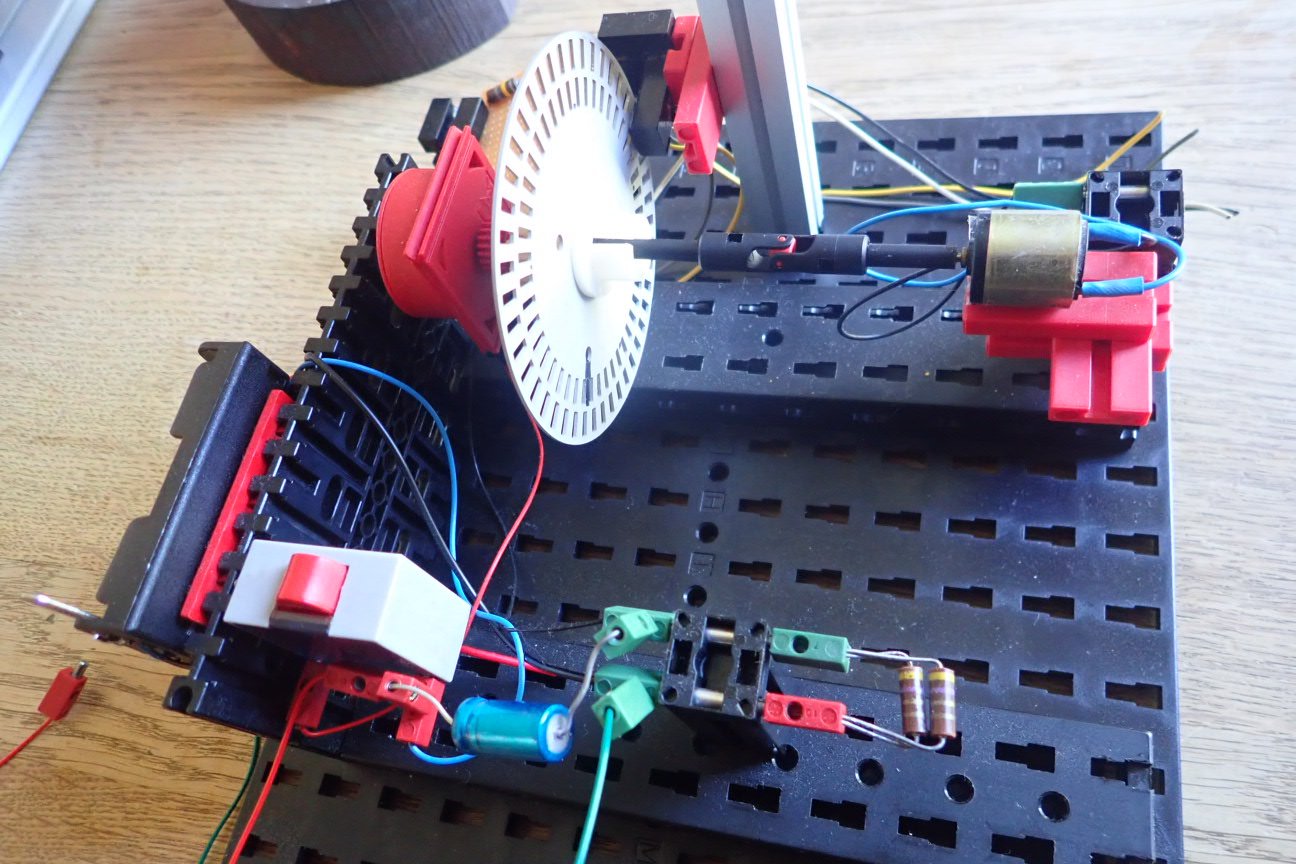

Hier noch ein Motorprüfstand für den Solar-/Wasserstoffzellen-Motor. Verglichen werden soll Brennstoffzelle, Solarzelle und AA Zelle.
Gemessen wird Spannung, Strom, Drehzahl und 90 Inkremente pro Umdrehung mit einer Gabellichtschranke, für die genaue Beschleunigung. Der Drehzahlgeber gibt 1V pro 1000UPM aus.
Last ist das Phasenrad aus Stahl, da kann das Trägheitsmoment recht einfach ausgerechnet werden.

Hier ein kurzes Video, aber alleine ist eine Bedienung mit ablesen kaum möglich. Macht aber hammer Lärm und Spass den Motor zu quälen
https://youtu.be/yu3Fx1NKt8k
