Projektvorstellung Fundex F3500 Ramme
Verfasst: 10 Feb 2022, 21:06
von jmn
Endlich fertig. Hat einige Zeit gedauert, aber er ist fast fertig. Mehr info folgt Bald. Scale 1:10
Hoffentlich gefallt es ihnen.
Re: Projektvorstellung Fundex F3500 Ramme
Verfasst: 10 Feb 2022, 22:55
von Kali-Mero
Hammer!!!
Das Teil würde ich gerne mal in Aktion sehen.
Chapeau!
Grüßle
Der Kali
Re: Projektvorstellung Fundex F3500 Ramme
Verfasst: 11 Feb 2022, 07:23
von FiTe Klapauzius
Ein tolles Modell!
Wenn ich mir was wünschen darf: ein Video der Ramme in Aktion wäre toll!
Re: Projektvorstellung Fundex F3500 Ramme
Verfasst: 11 Feb 2022, 09:40
von PHabermehl
Das ist großartig, gefällt mir sehr sehr gut.
Ich schließe mich dem Wunsch nach einem Video an.
Und ich bedauere die Leute im Stockwerk unter Dir
Viele Grüße
Peter
Re: Projektvorstellung Fundex F3500 Ramme
Verfasst: 11 Feb 2022, 10:25
von steffalk
Tach auch!
Eine Ramme gibt es auf einer 90x180-Grundplatte in den alten Grundkasten-Anleitungen - aber in *dieser* Größenordnung habe ich noch keine gesehen. Das klingt interessant, ich bin sehr gespannt auf viele Details!
Gruß,
Stefan
Re: Projektvorstellung Fundex F3500 Ramme
Verfasst: 12 Feb 2022, 16:36
von jmn
Eigentlich ist es keine Ramme, sondern ein Vollverdrängungsbohrpfahl-System. Ist basiert auf eine Ramme, aber dieses Systeem ist ohne viel Lärm und ohne stampfen, damit ideal für den Einsatz in bebauten Umgebungen.
Dieser website erklart wie es funktioniert:
https://www.pfahlkoenig.de/de/fundex-bohrpfahl
Re: Projektvorstellung Fundex F3500 Ramme
Verfasst: 13 Feb 2022, 09:31
von Harald
Ich schließe mich an!
Wie ist denn der Teleskopmast aufgebaut? Und die schräg abgeschnittenen Platten würden mich auch interessieren. Und der Antrieb der Ketten. Und die Stützteller!
Gruß
Harald
Re: Projektvorstellung Fundex F3500 Ramme
Verfasst: 13 Feb 2022, 12:03
von jmn
Hallo Harald,
Teleskopmast ist fast gleich wie beim gebaute Tadano
https://www.ftcommunity.de/bilderpool/m ... jmn/10120/
schräg abgeschnittenen Platten, sind die alten clipsplatten welche einfach ageschnitten sind

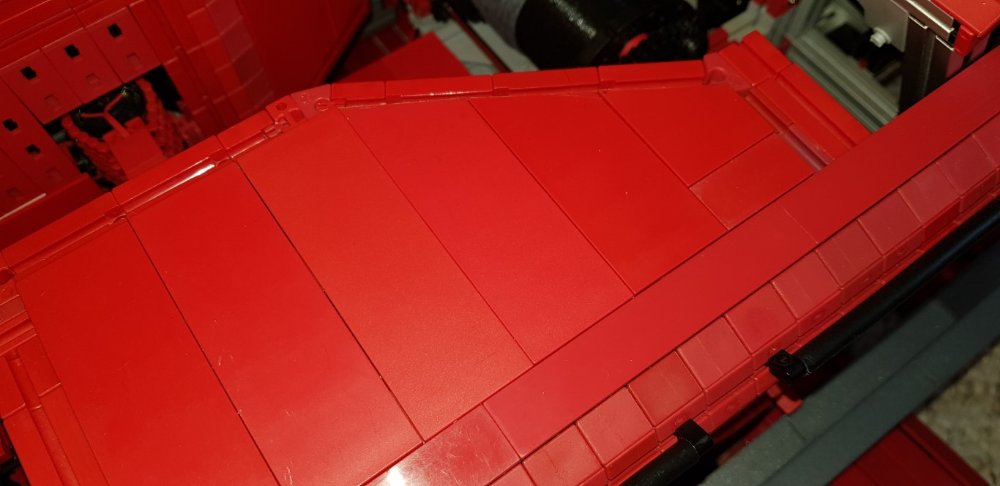

- abgeschnittene platte
- abgeschnittene platten.jpg (79.43 KiB) 3064 mal betrachtet
Stützteller sind aufgebaut mit Speichenrad 19317.

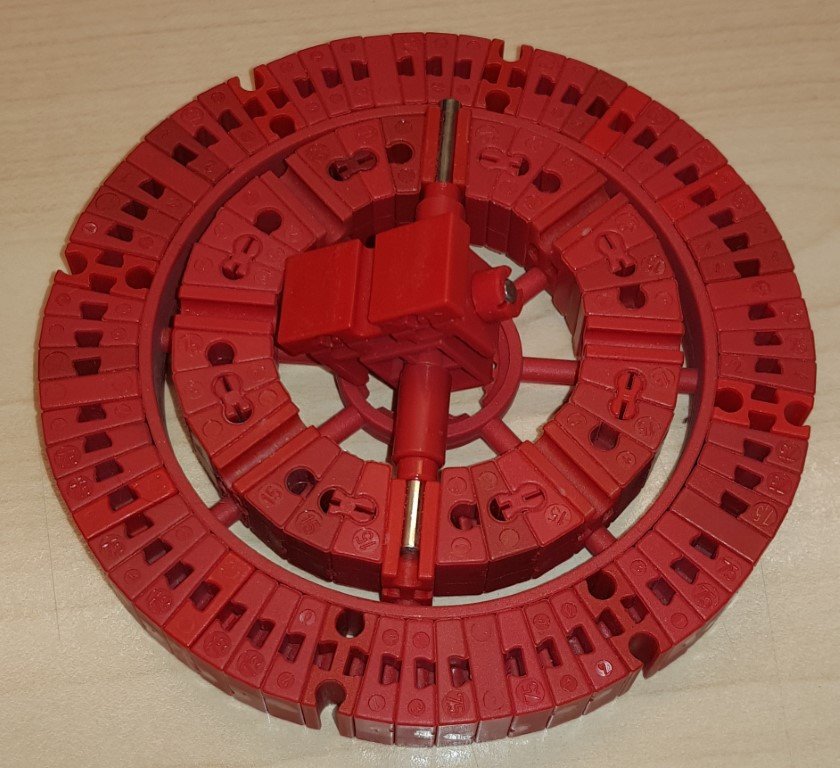

- Stützteller oben
- Stützteller top.jpg (168.24 KiB) 3064 mal betrachtet

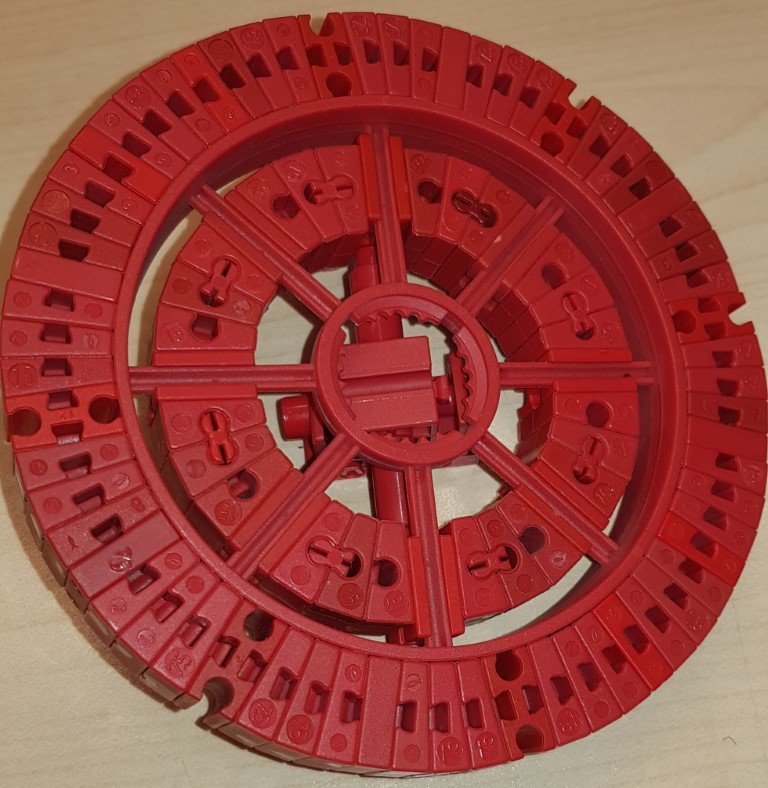

- Stützteller unten
- Stützteller unten.jpg (169.87 KiB) 3064 mal betrachtet
Antrieb ist gemacht durch 3d print rollenbock (modifiziert nach ein 30mm breites Teil) und 3d print Zahrad mit innerrad welche uber das alten differenzial passt. An die seite passt dan noch eine Schnecke fur die Antrieb.

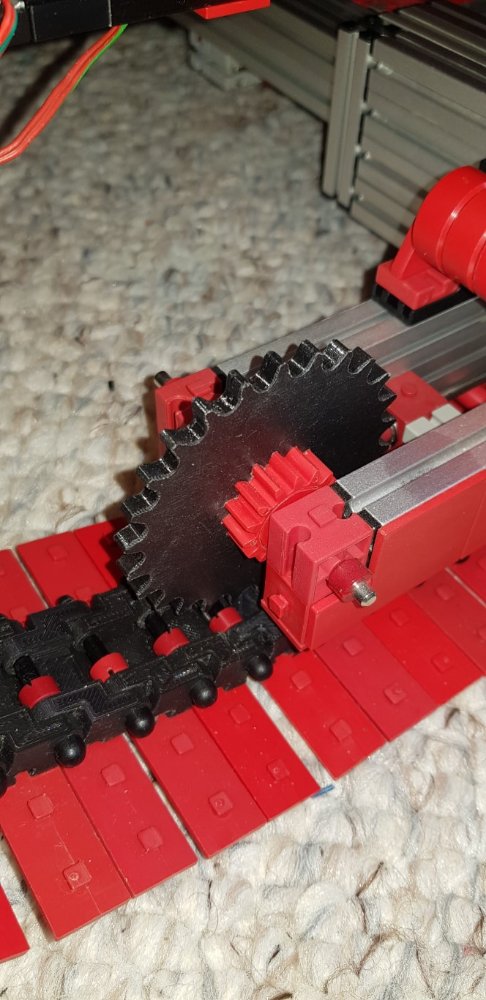

- antrieb
- antreib 1.jpg (123.23 KiB) 3064 mal betrachtet

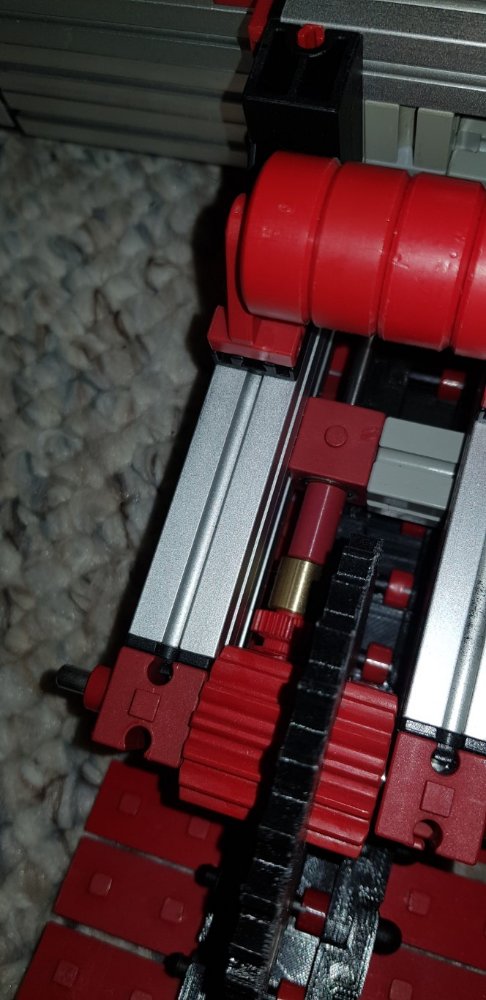

- antrieb detail
- antreib detail.jpg (113.26 KiB) 3064 mal betrachtet
Fur die Seilwinden musste ich leider auch zurückgreifen nach den 3D printer. Habe mir denn Lebus schale (Seilwindeschalen) gemacht, mit ein Z30 innenrad:

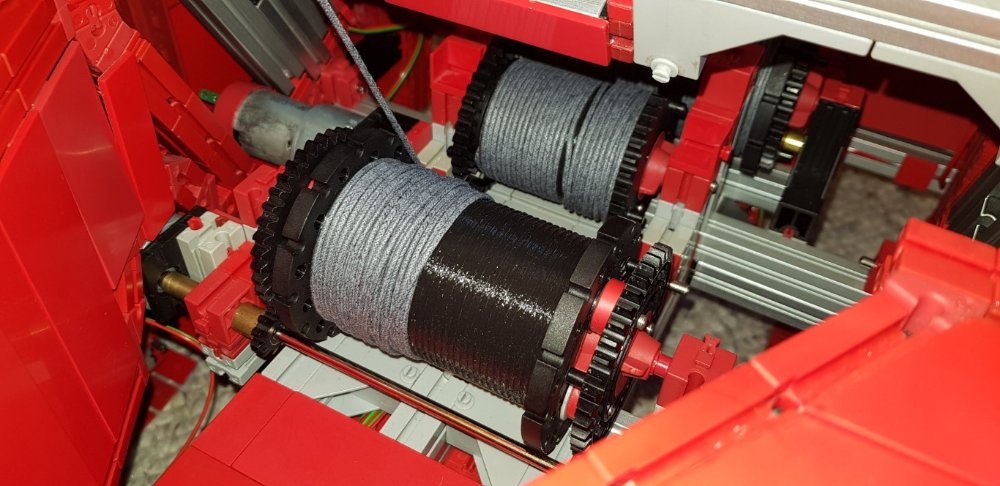

- Winde
- winde.jpg (134.73 KiB) 3064 mal betrachtet

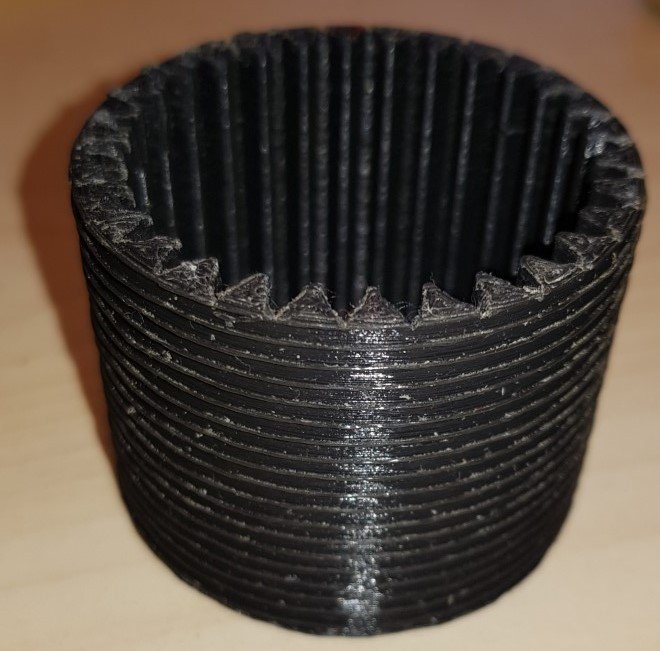

- Winde detail
- winde 2.jpg (114.39 KiB) 3064 mal betrachtet
