Projektvorstellung Alle Riesenräder von fischertechnik

[fishfriend]

Hallo...
Nun das vorletzte Riesenrad aus dem ftKasten "Oeco Energy":



Mit dem habe ich etwas Pech gehabt. Ich habe mir bei Ebay Kleinanzeigen zwei Kasten gekauft.
Einmal den Oeco Energy und die Erweiterung Fuel Cell Kit.
Beim Oeco Energy fehlten doch mehr Bauteile als "gedacht": Eine Solarzelle, 120er Streben, Winkelbausteine, Zahnräder, Kleinkram...
Na ja, Kabel hatte dann auch noch die Stecker verkertherum, so dass das Modell nicht lief.
Im Fuel Cell Kit war das Gehäuse der Wasserstoffzelle angerissen.

Zumindest konnte ich die Solarzelle auf das Modell bauen.
Wenn man genau hinschaut, sieht man den Ersatz der 120er Streben aus den anderen grünen Streben. Ich hab halt keine anderen.
Mit freundlichen Grüßen
fishfriend
Holger Howey

[Karl]

Hallo Holger,
nimm doch einen 5er Stein Nr. 37237 als Adapter. Zapfen im rechten Winkel mit der Zange
quetschen und weil er rot ist, dann passend grau lackieren. In die Nut dann den Leuchtstein.
Fällt nicht so sehr auf und der Leuchtstein bleibt erhalten
Auch ist der Adapterstein nicht ganz verloren. Geht nach der Misshandlung erst einmal etwas schwer
in eine Standard-Nut, mit zwei Stellungsmöglichkeiten, aber anschließend auch in ein Statik-Loch, leider auch
nur in zwei Stellungen möglich.
Probiert habe ich es gerade allerdings mit einem rumliegenden 15er Stein in grau, allerdings
den schwarzen Zapfen gequält.

[fishfriend]

Hallo...
und hier die Vorschau auf das erst mal letzte Riesenrad, noch ohne Gondeln.



Das mit den Gondeln habe ich mir einfacher vorgestellt. In habe nun 30mm Platten, jedoch
muss man dann 3x schneiden für eine Gondel und dann -viel- nachbearbeiten.
Ich werde das noch mal anders machen.
Mit freundlichen Grüßen
fishfriend
Holger Howey

[PHabermehl]

Hallo Holger,

das Projekt "Styroporgondel" unter Einbeziehung des Hobbywelt-Kastens finde ich absolut großartig. Und im Sinne der Dokumentation ALLER ft-Riesenräder sehr konsequent. Tolle Sache, viel Spaß und Erfolg dabei!

Peter

[atariGFA]

Hallo Holger,

habe da gerade noch ein Riesenrad auf einem Werbefoto zur MASTER Serie
im Gesamtkatalog 1991-92 auf der Rückseite entdeckt. Es hat 12 Gondeln
mit je 2 Kotflügel 31896 als Bedachung.

Gruß Werner

[fishfriend]

Hallo...
Manchmal sieht man den Wald vor lauter Bäumen nicht...
Danke für den Hinweis!

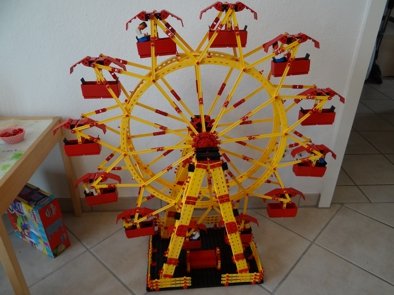

Also... ich habe es nachgebaut - aber -
Es ist 1990/91/91 die Special Erwiterungen rausgekommen.
In der Fan Club News 1/91 wird daruf hingewiesen, dass man 2x diese Erweiterung braucht um es nachzubauen.
-- Wer von euch hat das mal nachgebaut? -- Gibt es Fotos von dem "originalen" Dekomodell?
Selbst auf den original ft Katalogen ist nicht wirklich viel zu sehen. Es ist sehr viel raten und probieren ...

Es sind sehr - sehr viele Bauteile. Ich habe sehr lange gebraucht um die Kabinen zu bauen, damit die Figuren reinpassen.



Meine kleine Tochter hat noch ein paar Figuren reingesetzt .
Das Modell ist noch ohne Motor, Kabel und Lampen. Ich hab mal eine Treppe reingebaut.
Selbst beim Zaun kann man nur raten ob zwei oder drei Reihen...
Die Laschen werden noch getauscht.
-
Und ein weiteres Riesenrad gibt es:
Elektronik Praktikum ab S.68


Mit der Doku bich ich auch schon mal weiter gekommen. Nun sind es 84 Seiten. Es ist fast schon ein Buch. Ich versuche alle Infos, die ich bekommen kann, darin zu sammeln. Auch die Bauanleitungen, soweit vorhanden, sind drin. Mal schaun...
Mit freundlichen Grüßen
fishfriend
Holger Howey

PS Es gibt ein weiteres Schaufenster - Dekomodell von fischertechnik
Dieses würde ich ja gerne kaufen, aber der Verkäufer möchte es wohl lieber, dass es persönlich abgeholt wird.
Zumindes meldet er sich leider nicht. Falls er gerade mitließt "Hallo, ich bin es!"
Nach Baden-Württemberg ist es vom Münsterland halt recht weit, um ein ft Modell abzuholen.

[fishfriend]

Hallo...
Hier noch die Bilder:



Noch ohne Verkabelung.

Das Modell ist sehr beliebt bei Kindern. Da muss man nur eine Kurbel dranbauen...
Mit freundlichen Grüßen
fishfriend
Holger Howey

[fishfriend]

Hallo...
Man sieht es 100 mal und übersieht es.
Es gibt noch ein Riesenrad und es ist im fischertechnik-Katalog von 2009.
Das Riesenrad ist wohl der Prototyp vom "Oeco Tech".

Riesenrad 19 Katalog.jpg (128.62 KiB) 10020 mal betrachtet

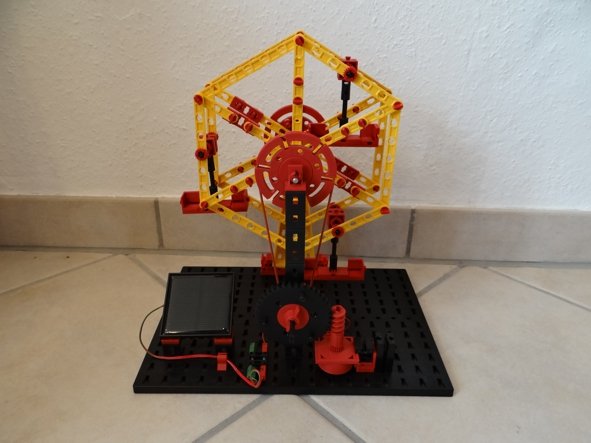

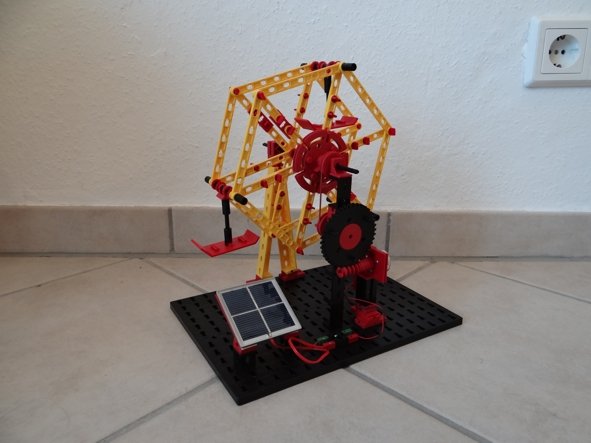

Da ist die Teile noch hatte, habe ich es mal eben aufgebaut:



Im Kasten ist halt ein anderes Modell, mit anderen Gondeln, Riemen, zwei Drehscheiben 60, Motorposition unten und anderem Ständer.

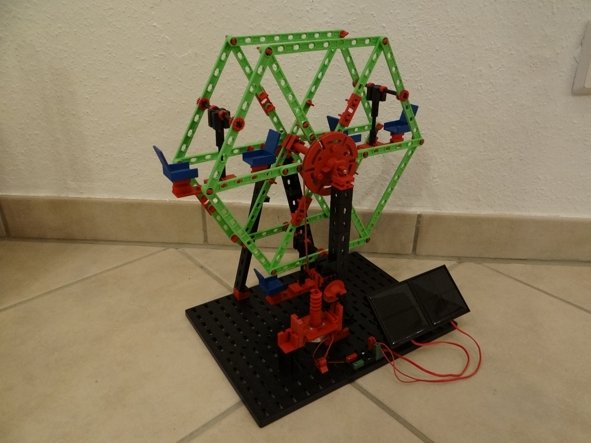

Zum Vergleich, das Modell aus "dem" Kasten:


(Bis auf Form/Farbe von Solarzelle und Motor identisch mit Oeco Tech)

Die Dokumentation ist schon mal im B-Status. Ich warte noch auf den aktuellen fischertechnik Aufsteller/Riesenrad, um den zu dokumentieren.

Mit freundlichen Grüßen
fishfriend
Holger Howey

PS Ich gebe zu es juckt in den Fingern, die virtuell wieder auferstehen zu lassen.
Gibt es den ft-Designer nur über LPE oder auch direkt?
Es ist halt die Frage, ob man Fotos macht und die beschriftet oder halt sofort 3D...

[steffalk]

Tach auch!

Junge, Junge, bist Du akribisch! Toll!

Gruß,
Stefan

[fishfriend]

Hallo...
So wie ich das sehe nun das letzte Riesenrad von fischertechnik.

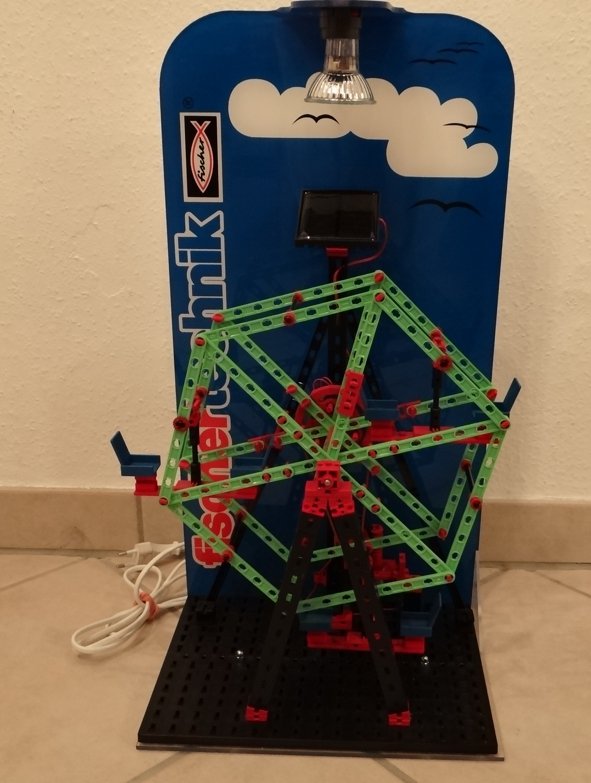

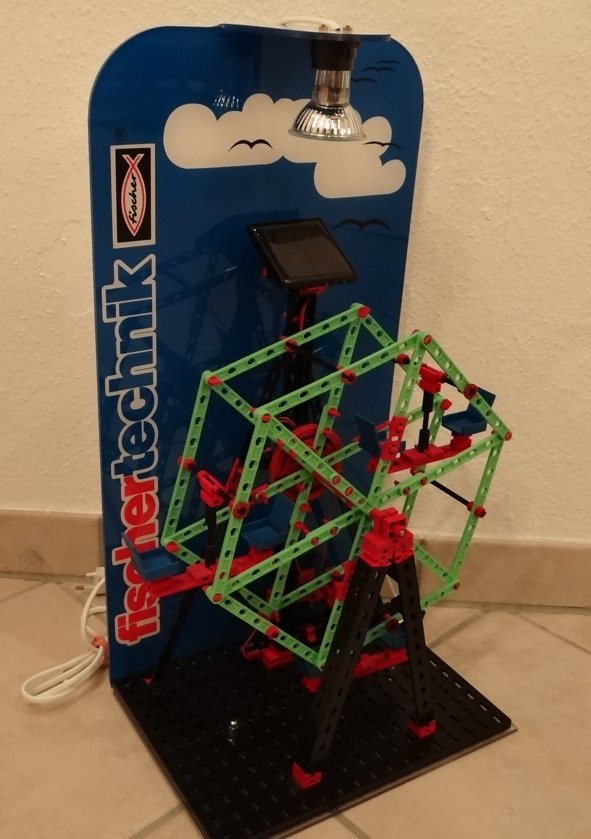

Es ist das Dekomodell Riesenrad Art.Nr.533922 (230V) aus dem Händlerkatalog von 2020:



So weit ich das sehe, sind Teile die Teile verklebt.
Der hintere Ständer ist erhöht und an der Seite jew. abgestützt. Zusätzlich sind drei Achsen
im Riesenrad eingebaut.
Mit freundlichen Grüßen
fishfriend
Holger Howey

[fishfriend]

Hallo...
Und da denkt man das man es schon hat, aber es ist doch ein anderes Riesenrad, ähnlich aber anders.

Es ist fast die "Riesenschaukel" aus dem ft Kasten.
... und nun muss ich noch ein paar graue Bausteine 30 finden um es nachzubauen...
Mit freundlichen Grüßen
fishfriend
Holger Howey

[fishfriend]

Hallo...
Das fischertechnik Riesenrad aus dem Flyer vom Bauwettbewerb von 1978.
https://www.ftcommunity.de/knowhow/ande ... statik.pdf
Danke noch mal Sevfish für den neuen Scan. Da kann man es besser erkennen. (Das Bild ist für das Forum stark verkleinert)

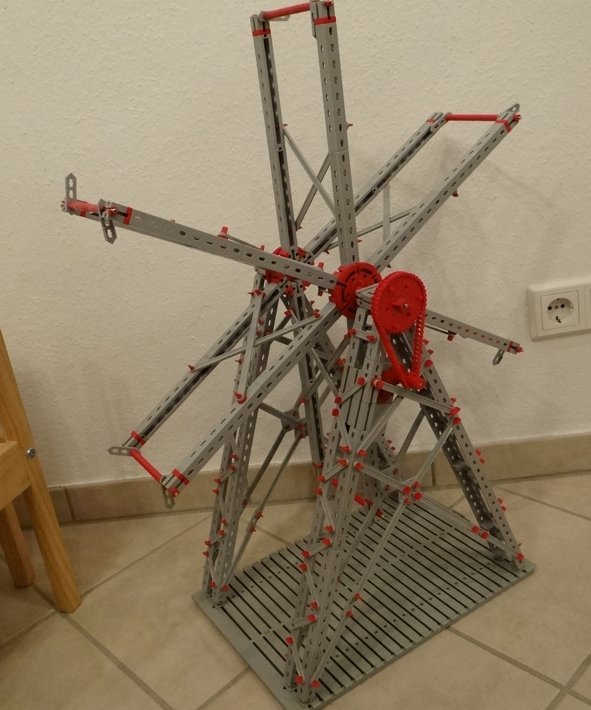

Nun der Nachbau:



Bei den Streben des Ständers an der Nabe bin ich mir nicht sicher, aber
bis auf die 120er Lochstreben (die anderen sind mir ausgegangen) sollte es stimmig sein.
OK die grauen 15er in der Nabe haben zwei Nöppel, aber zu dem Zeitpunkt hatte ich nicht genug und ich wollte nicht noch mal alles auseinandernehmen.

So, nun noch "nur" die Styroporgondeln. Es viel schwieriger als erwartet. Diejenigen die ich mit dem Hobbyweltkasten gebaut habe sehen alle unterschiedlich aus, trotz Schablone. Das gefällt mir nicht. Ich werde es mal weiter versuchen - oder fräsen. Mal schaun... Es ist momentan nur schwierig an Styropor zu kommen.
Mit freundlichen Grüßen
fishfriend
Holger howey

[fishfriend]

Hallo...
Kaum zu glauben, aber es gibt noch eine Abwandlung von einem fischertechnik Riesenrad.
Im Kasten "Statik" 30149 / 39128 ist dieses Riesenrad auf der Anleitung abgedruckt:

In der Bauanleitung wird der Ständer jedoch ganz anders aufgebaut.
Da sind die Laschen als Lager und Abstandshalter eingebaut.
https://ft-datenbank.de/binary/6547
Siehe Modell 6 auf Seite 14/15 der Anleitung.
Schon Lustig wenn das Modell auf dem Cover nicht mit der Bauanleitung übereinstimmt.

Mal schaun wann ich es aufbauen kann...
Mit freundlichen Grüßen
fisfriend
Holger Howey

PS Da denkt man: "Hey, ich bau mal eben eine Brücke". Es ist ja noch etwas Statik über.
Na ja, - nehmen wir doch einfach mal ... die Habour Bridge in Sydney.
Nach dreimaligem Umbau, Ok so könnt es gehen und baut weiter. Nun ist eine Hälfte, in vier handhabbare Baugruppen aufgeteilt.
Ok die Baugruppen der anderen Seite - und - nun einfach zusammenbauen. Einfach, ja, - wenn denn Platz hätte.
Alles zusammen kommt der Bogen der Brücke nun so auf 3,50 m ohne die Stützkästen.
Nun stehen hier die zwei Aufzüge, die ganzen Riesenräder, Kisten mit Bauteilen - und eine Brücke.
Im dunkelen sollte man -nicht- durchs Zimmer gehen...

[Lurchi]

Hallo,

hier noch mein Beitrag zum Bau von Riesenrädern.

https://ftcommunity.de/bilderpool/model ... chi/34614/

Gruß

Lurchi

[Triceratops]

Hallo

Als Tip für große (und schwer zu tragende) Lager hätte ich da diesen Vorschlag.

Dargestellt ist das Rollenlager aus meiner dreidimensionalen Kugelbahn. Das rotierende Konstrukt wiegt (zwar nur) 7,5 kg, aber
die Belastung könnte in dieser Variante auch weitaus größer sein. Man beachte hierbei die Verbindungen mit Verbindungsstücken
anstatt mit Zapfen.

Gruß, Thomas

[Kali-Mero]

Hallo,

hier noch mein Beitrag zum Bau von Riesenrädern.

https://ftcommunity.de/bilderpool/model ... chi/34614/

Gruß

Lurchi

Achso, da sind die ganzen Winkelträger 7,5° - vor Kurzem galten die noch als „selten“. 50 Stück, „nur“ für die Nabe. Alter Schlabbe!



Grüßle
Der Kali

[The Rob]

Hallo,

hier noch mein Beitrag zum Bau von Riesenrädern.

https://ftcommunity.de/bilderpool/model ... chi/34614/

Gruß

Lurchi

Achso, da sind die ganzen Winkelträger 7,5° - vor Kurzem galten die noch als „selten“. 50 Stück, „nur“ für die Nabe. Alter Schlabbe!



Grüßle
Der Kali

Nicht vergessen, dass die Bilder schon von 2012 sind. Wahrscheinlich hat der größenwahnsinnige Konstrukteur damals alle weggekauft, und seitdem sind die unbezahlbar.
Was da an Materialkosten drinsteckt, wenn man den aktuellen Marktpreis ansetzt, der gerne mal zweistellig für einen 7,5er sein kann, und nie unter 5€...

[EstherM]

Hallo zusammen,
Darf ich Euch mal kurz auf den Unterschied zwischen "von" und "aus" aufmerksam machen?
Holger fishfriends Projekt-Idee war es doch, alle Riesenräder von fischertechnik möglichst originalgetreu nachzubauen.
Die Dutzenden von anderen Riesenräder, die es so gibt oder geben könnte, sind vielleicht in einem eigenen Thread besser aufgehoben.
Gruß Esther

[fishfriend]

Hallo...

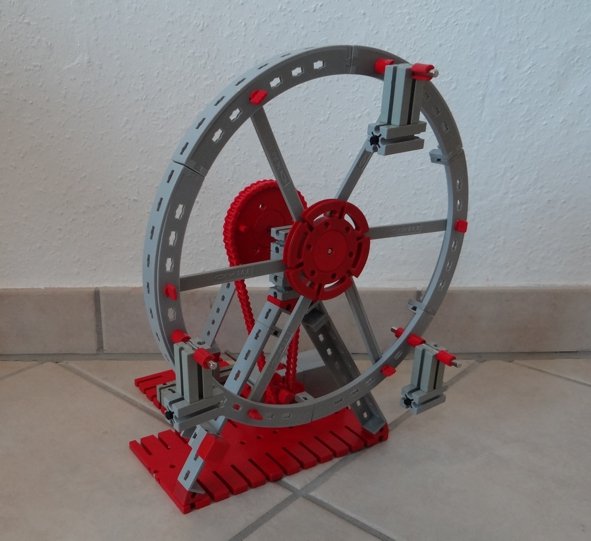

So nun erstmal das letzte Riesenrad:



.
Aber der Antrieb muss erst mal passend gemacht werden_


Mit freundlichen Grüßen
fishfriend
Holger Howey

[atzensepp]

Als Tip für große (und schwer zu tragende) Lager hätte ich da diesen Vorschlag.

Die Idee mit dem Rollenlager und dem Rohr als Achse finde ich gut. Die Achse liegt auf einem Rollenbett. Was bräuchte man, um die Achse senkrecht zu stellen? Mich würde interessieren, wie die FT-Teile an derm Achsrohr befestigt sind.
