Hallo...
Ja, die Größe ist da schon ein Problem.
Ich meine, es gab mal von ft ein Modell von einer solchen Blende.
Wobei die auch Pappe genutzt haben und 6 (?) dieser hatte. Halt wie ein Fotoapparat.
Mit freundlichen Grüßen
Holger
Sonnenfinsternis am 12. August
Forumsregeln
Bitte beachte die Forumsregeln!
Bitte beachte die Forumsregeln!
-
fishfriend
- Beiträge: 2594
- Registriert: 26 Nov 2010, 11:45
Re: Sonnenfinsternis am 12. August
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
Re: Sonnenfinsternis am 12. August
Holger hat es ja schon geahnt, dass noch eine Lochkamera kommen würde:
Es handelt sich um eine Verlängerung der Lochkamera aus dem STEM Optics.
Vorne spannt man Alufolie über den Tubus und pickt mit einer Stechnadel ein kleines Loch hinein.
Man kann die Alufolie auch gut mit einem Haushaltsgummiband fixieren.
Hinten ist ein 3 cm x 3 cm Quadrat Transparentpapier zwischen der Rohrhülse und dem leeren Linsenhalter eingeklemmt.
Das Ergebnis ist ein Sonnenbild mit 3 mm Durchmesser (30 cm Länge ---> 30 cm / 100 = 3 mm Durchmesser):
Die Lochkamera kann man auch anhand des Schattenwurfes ausrichten. Das ist aber schwieriger als beim Sonnenprojektor, da man laufend die Blickrichtung ändern muss.
Am besten schaut man nie genau aus Richtung der optischen Achse auf das Transparentpapier, sondern etwas schräg darauf. Sonst schaut man beim Wackeln in die Sonne.
- Lochkamera1.jpg (94.73 KiB) 322 mal betrachtet
- Lochkamera3.jpg (98.55 KiB) 322 mal betrachtet
Es handelt sich um eine Verlängerung der Lochkamera aus dem STEM Optics.
Vorne spannt man Alufolie über den Tubus und pickt mit einer Stechnadel ein kleines Loch hinein.
Man kann die Alufolie auch gut mit einem Haushaltsgummiband fixieren.
Hinten ist ein 3 cm x 3 cm Quadrat Transparentpapier zwischen der Rohrhülse und dem leeren Linsenhalter eingeklemmt.
Das Ergebnis ist ein Sonnenbild mit 3 mm Durchmesser (30 cm Länge ---> 30 cm / 100 = 3 mm Durchmesser):
- Lochkamera2.jpg (104.39 KiB) 322 mal betrachtet
Die Lochkamera kann man auch anhand des Schattenwurfes ausrichten. Das ist aber schwieriger als beim Sonnenprojektor, da man laufend die Blickrichtung ändern muss.
Am besten schaut man nie genau aus Richtung der optischen Achse auf das Transparentpapier, sondern etwas schräg darauf. Sonst schaut man beim Wackeln in die Sonne.
Re: Sonnenfinsternis am 12. August
Ich war gerade bei meinem Optikfachgeschäft.
Die haben am Samstag die letzten Finsternisbrillen verkauft, bekommen aber laufend noch weitere Nachfragen.
Mir haben sie glatt noch eine Lesebrille geschenkt.
Wenn also jemand noch auf der Suche nach Linsen sein sollte: Einfach mal zum Optiker gehen und freundlich nachfragen.
Die haben am Samstag die letzten Finsternisbrillen verkauft, bekommen aber laufend noch weitere Nachfragen.
Mir haben sie glatt noch eine Lesebrille geschenkt.
Wenn also jemand noch auf der Suche nach Linsen sein sollte: Einfach mal zum Optiker gehen und freundlich nachfragen.
Re: Sonnenfinsternis am 12. August
Zum Schluss meiner Modellreihe noch zwei Camera obscuras mit Linsen.
Die sind besonders geeignet kurz vor Sonnenuntergang, falls es knapp über dem Horizont lockere Bewölkung gibt.
Warnhinweise:
Nicht unbeaufsichtigt stehen lassen. Schon gar nicht auf die Sonne ausgerichtet. Nicht verwenden, wenn die Sonne hoch am Himmel steht. Brandgefahr!
Transparentpapier ist kein zertifizierter Sonnenfilter! Immer schräg auf die Leinwand schauen, nie genau in Richtung der Sonne. Nachbau und Betrachtung des Bildes auf eigene Gefahr und Verantwortung.
Die erste Camera obscura „Vintage“ benutzt die f = 103 mm Linse aus dem STEM Optics:
Hier ein Foto des Bilds auf dem Transparentpapier auf der Rückseite:
Die zweite Camera obscura „XXL“ ist mit einer inzwischen nicht mehr lieferbaren Linse von Astromedia mit f = 228 mm gebaut. Dafür wurden im Rahmen des BaKaRos-Projekts 3D-Druckdaten für einen fischertechnik-kompatiblen Linsenhalter entwickelt:
Hier kann man leider nur ansatzweise erkennen, wie dramatisch Wolken auf der Leinwand aussehen, durch die die Sonne bricht.
Die sind besonders geeignet kurz vor Sonnenuntergang, falls es knapp über dem Horizont lockere Bewölkung gibt.
Warnhinweise:
Nicht unbeaufsichtigt stehen lassen. Schon gar nicht auf die Sonne ausgerichtet. Nicht verwenden, wenn die Sonne hoch am Himmel steht. Brandgefahr!
Transparentpapier ist kein zertifizierter Sonnenfilter! Immer schräg auf die Leinwand schauen, nie genau in Richtung der Sonne. Nachbau und Betrachtung des Bildes auf eigene Gefahr und Verantwortung.
Die erste Camera obscura „Vintage“ benutzt die f = 103 mm Linse aus dem STEM Optics:
- CameraObscura.jpg (147.4 KiB) 278 mal betrachtet
Hier ein Foto des Bilds auf dem Transparentpapier auf der Rückseite:
- Haus.jpg (76.16 KiB) 278 mal betrachtet
Die zweite Camera obscura „XXL“ ist mit einer inzwischen nicht mehr lieferbaren Linse von Astromedia mit f = 228 mm gebaut. Dafür wurden im Rahmen des BaKaRos-Projekts 3D-Druckdaten für einen fischertechnik-kompatiblen Linsenhalter entwickelt:
- CameraObscuraXXL.jpg (136.74 KiB) 278 mal betrachtet
Hier kann man leider nur ansatzweise erkennen, wie dramatisch Wolken auf der Leinwand aussehen, durch die die Sonne bricht.
- Himmel.jpg (159.3 KiB) 278 mal betrachtet
Zuletzt geändert von geometer am 10 Aug 2026, 20:19, insgesamt 1-mal geändert.
Re: Sonnenfinsternis am 12. August
Bauanleitung für die Camera obscura „Vintage“.
@Admins: Wenn die hier im Forum unpassend ist, bitte in den Bilderpool verfrachten und verlinken. Danke!
Zuerst das, was mir persönlich wenig Spaß macht: Mattschwarzes Tonpapier für die Innenauskleidung schneiden. Hier sind die Vorlagen.
Für die beiden Seiten und oben und unten braucht man die folgenden Teile jeweils 2 x :
Die Auskleidung in Sichtrichtung ist besonders wichtig:
Dann von vier Bausteinen 15 einen Zapfen entfernen:
Jetzt die zum Scharfstellen bewegliche Linseneinheit zusammenbauen:
Dann den vorderen Teil des Bodens:
Die Linseneinheit einstecken und die Rastadapter aufstecken:
Hier sieht man den ganzen Boden mit der ersten Auskleidung:
Ein Seitenteil und den Gelenkfuss zur Verbindung mit dem Stativ anbringen:
Zu einer Seite und zur Front hin verkleiden:
Vollausgekleidet und mit eingesteckten Schnecken oben, vier Winkelträger 30 drücken die Auskleidungen an die Platten:
@Admins: Wenn die hier im Forum unpassend ist, bitte in den Bilderpool verfrachten und verlinken. Danke!
Zuerst das, was mir persönlich wenig Spaß macht: Mattschwarzes Tonpapier für die Innenauskleidung schneiden. Hier sind die Vorlagen.
Für die beiden Seiten und oben und unten braucht man die folgenden Teile jeweils 2 x :
- AbdeckungenSeiten.jpg (125.22 KiB) 259 mal betrachtet
Die Auskleidung in Sichtrichtung ist besonders wichtig:
- AbdeckungVorne.jpg (98.58 KiB) 259 mal betrachtet
Dann von vier Bausteinen 15 einen Zapfen entfernen:
- Gemoddet.jpg (77.42 KiB) 259 mal betrachtet
Jetzt die zum Scharfstellen bewegliche Linseneinheit zusammenbauen:
- Linseneinheit.jpg (189.99 KiB) 259 mal betrachtet
Dann den vorderen Teil des Bodens:
- Boden.jpg (147.5 KiB) 259 mal betrachtet
Die Linseneinheit einstecken und die Rastadapter aufstecken:
- LEundBoden.jpg (171.66 KiB) 259 mal betrachtet
Hier sieht man den ganzen Boden mit der ersten Auskleidung:
- BodenAbgedeckt.jpg (205.28 KiB) 259 mal betrachtet
Ein Seitenteil und den Gelenkfuss zur Verbindung mit dem Stativ anbringen:
- GelenkfussUndSeitenteil.jpg (247.75 KiB) 259 mal betrachtet
Zu einer Seite und zur Front hin verkleiden:
- SeitenteilAbgedeckt.jpg (240.7 KiB) 259 mal betrachtet
Vollausgekleidet und mit eingesteckten Schnecken oben, vier Winkelträger 30 drücken die Auskleidungen an die Platten:
- Schnecken.jpg (151.71 KiB) 259 mal betrachtet
Zuletzt geändert von geometer am 10 Aug 2026, 18:33, insgesamt 1-mal geändert.
Re: Sonnenfinsternis am 12. August
Abschluss der Bauanleitung zur Camera obscura „Vintage“.
Vorne noch mit 4 Bausteinen 30 die Front vervollständigen:
Außerdem die zwei noch fehlenden Rastadapter aufstecken.
Transparentpapier aufkleben und einen primitiven Schutz gegen direktes Licht von oben anbauen:
Mit den vier Rastadaptern kann man die Kamera auf verschiedene Ebenen von ca. 5 m bis Unendlich scharf stellen.
Falls jemand die Camera nachbauen möchte, wünsche ich viel Erfolg und viel Freude!
Vorne noch mit 4 Bausteinen 30 die Front vervollständigen:
- Front.jpg (162.18 KiB) 255 mal betrachtet
Außerdem die zwei noch fehlenden Rastadapter aufstecken.
Transparentpapier aufkleben und einen primitiven Schutz gegen direktes Licht von oben anbauen:
- Leinwand.jpg (123.99 KiB) 256 mal betrachtet
Mit den vier Rastadaptern kann man die Kamera auf verschiedene Ebenen von ca. 5 m bis Unendlich scharf stellen.
Falls jemand die Camera nachbauen möchte, wünsche ich viel Erfolg und viel Freude!
Re: Sonnenfinsternis am 12. August
Sehr, sehr cool!!!
Re: Sonnenfinsternis am 12. August
Und noch ein spätes Update:
Die Finsternisbrille 2.0 mit mehr Streulichschutz.
Passt auf Eure Augen auf, man hat nur ein Paar.
Die rote Sonne verlockt, sie mit bloßen Augen anzuschauen. Aber tatsächlich ist das gefährlich! Wie in einer Dunkelkammer öffnen sich die Pupillen bei nur rotem Licht.
Linsen (vor allem mit kurzer Brennweite und großem Durchmesser) können Feuer entzünden.
Der Sonnenprojektor ist eine sichere Möglichkeit, die Finsternis zu betrachten.
Frohes Schauen und gute Sicht
Thomas

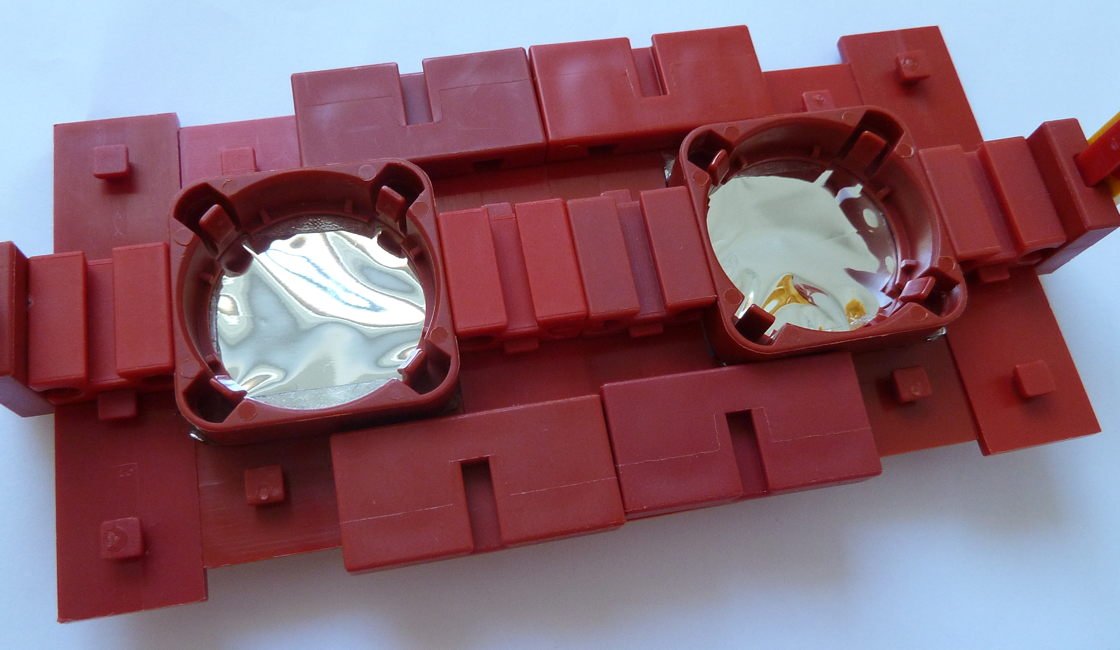

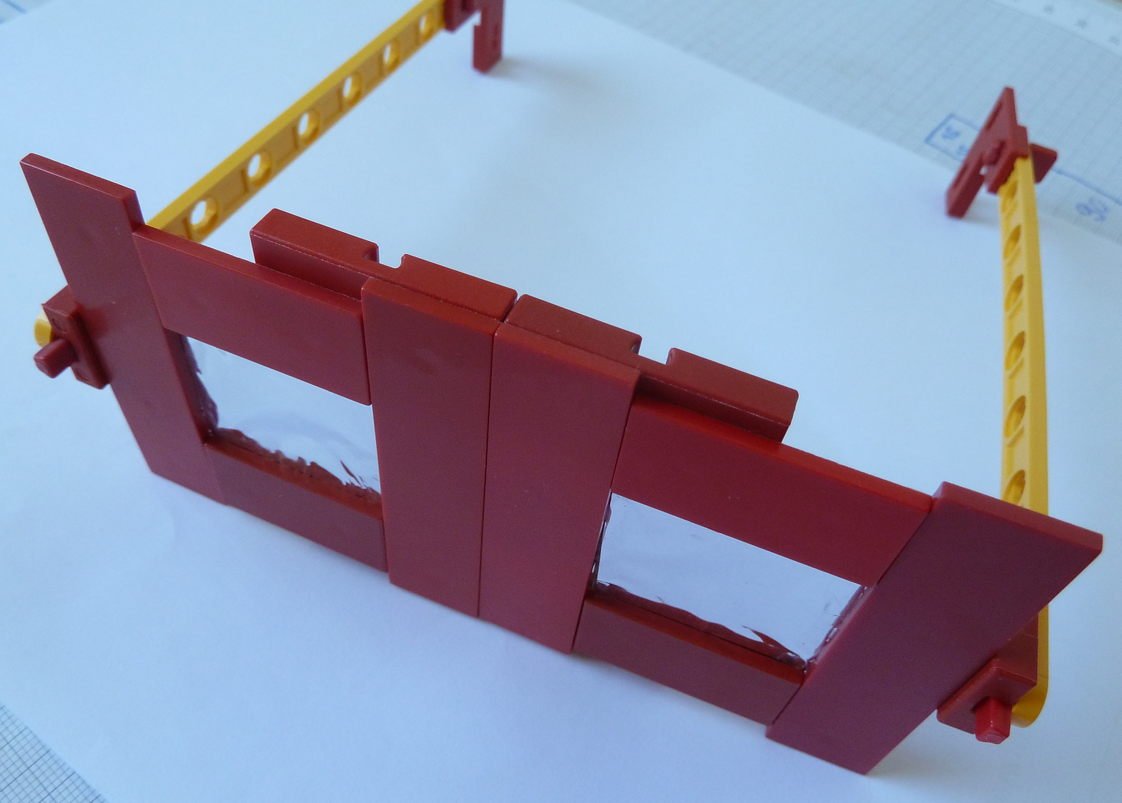

Die Finsternisbrille 2.0 mit mehr Streulichschutz.
- BrilleV2-vorne.jpg (73.82 KiB) 45 mal betrachtet
- BrilleV2-2.jpg (84.9 KiB) 45 mal betrachtet
Passt auf Eure Augen auf, man hat nur ein Paar.
Die rote Sonne verlockt, sie mit bloßen Augen anzuschauen. Aber tatsächlich ist das gefährlich! Wie in einer Dunkelkammer öffnen sich die Pupillen bei nur rotem Licht.
Linsen (vor allem mit kurzer Brennweite und großem Durchmesser) können Feuer entzünden.
Der Sonnenprojektor ist eine sichere Möglichkeit, die Finsternis zu betrachten.
Frohes Schauen und gute Sicht
Thomas
-
fishfriend
- Beiträge: 2594
- Registriert: 26 Nov 2010, 11:45
Re: Sonnenfinsternis am 12. August
Hallo...
Also, wir haben die Sparvariante mit einer Aldi Lesebrille mit +1 D aufgebaut.
Als erstes hatte ich noch weiße Bauplatten - die Sonne ist zu hell. Viel zu hell. Nicht nachmachen!
2. Weißes Papier. Viel zu hell. Besser so nicht auf die unbedeckte Sonne halten.
3. Rotes Papier. Geht sehr gut. Klare Empfehlung!
Wir probieren nachher beide Varianten bei ca. max. 88% (?) Bedeckung aus und berichten.
Wir haben die Linsen einfach rausgedrückt und dann festgeklemmt.
Brillen von DM gibt es wohl mit etwas größeren Linsen. Müßte man eventuell mal ausprobieren ob man auch ein größeres Loch nehmen kann.
Mit zB 0,5 D oder 0,8 D ... hab ich keine Lesebrillen gefunden. Man könnte auch Linsen beim Optiker mal versuchen.
Wir werden darüber berichten
Mit freundlichen Grüßen
Holger
Also, wir haben die Sparvariante mit einer Aldi Lesebrille mit +1 D aufgebaut.
Als erstes hatte ich noch weiße Bauplatten - die Sonne ist zu hell. Viel zu hell. Nicht nachmachen!
2. Weißes Papier. Viel zu hell. Besser so nicht auf die unbedeckte Sonne halten.
3. Rotes Papier. Geht sehr gut. Klare Empfehlung!
Wir probieren nachher beide Varianten bei ca. max. 88% (?) Bedeckung aus und berichten.
Wir haben die Linsen einfach rausgedrückt und dann festgeklemmt.
Brillen von DM gibt es wohl mit etwas größeren Linsen. Müßte man eventuell mal ausprobieren ob man auch ein größeres Loch nehmen kann.
Mit zB 0,5 D oder 0,8 D ... hab ich keine Lesebrillen gefunden. Man könnte auch Linsen beim Optiker mal versuchen.
Wir werden darüber berichten
Mit freundlichen Grüßen
Holger
