Hallo...
Ja, die Größe ist da schon ein Problem.
Ich meine, es gab mal von ft ein Modell von einer solchen Blende.
Wobei die auch Pappe genutzt haben und 6 (?) dieser hatte. Halt wie ein Fotoapparat.
Mit freundlichen Grüßen
Holger
Sonnenfinsternis am 12. August
Forumsregeln
Bitte beachte die Forumsregeln!
Bitte beachte die Forumsregeln!
-
fishfriend
- Beiträge: 2589
- Registriert: 26 Nov 2010, 11:45
Re: Sonnenfinsternis am 12. August
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
Re: Sonnenfinsternis am 12. August
Holger hat es ja schon geahnt, dass noch eine Lochkamera kommen würde:
Es handelt sich um eine Verlängerung der Lochkamera aus dem STEM Optics.
Vorne spannt man Alufolie über den Tubus und pickt mit einer Stechnadel ein kleines Loch hinein.
Man kann die Alufolie auch gut mit einem Haushaltsgummiband fixieren.
Hinten ist ein 3 cm x 3 cm Quadrat Transparentpapier zwischen der Rohrhülse und dem leeren Linsenhalter eingeklemmt.
Das Ergebnis ist ein Sonnenbild mit 3 mm Durchmesser (30 cm Länge ---> 30 cm / 100 = 3 mm Durchmesser):
Die Lochkamera kann man auch anhand des Schattenwurfes ausrichten. Das ist aber schwieriger als beim Sonnenprojektor, da man laufend die Blickrichtung ändern muss.
Am besten schaut man nie genau aus Richtung der optischen Achse auf das Transparentpapier, sondern etwas schräg darauf. Sonst schaut man beim Wackeln in die Sonne.
- Lochkamera1.jpg (94.73 KiB) 89 mal betrachtet
- Lochkamera3.jpg (98.55 KiB) 89 mal betrachtet
Es handelt sich um eine Verlängerung der Lochkamera aus dem STEM Optics.
Vorne spannt man Alufolie über den Tubus und pickt mit einer Stechnadel ein kleines Loch hinein.
Man kann die Alufolie auch gut mit einem Haushaltsgummiband fixieren.
Hinten ist ein 3 cm x 3 cm Quadrat Transparentpapier zwischen der Rohrhülse und dem leeren Linsenhalter eingeklemmt.
Das Ergebnis ist ein Sonnenbild mit 3 mm Durchmesser (30 cm Länge ---> 30 cm / 100 = 3 mm Durchmesser):
- Lochkamera2.jpg (104.39 KiB) 89 mal betrachtet
Die Lochkamera kann man auch anhand des Schattenwurfes ausrichten. Das ist aber schwieriger als beim Sonnenprojektor, da man laufend die Blickrichtung ändern muss.
Am besten schaut man nie genau aus Richtung der optischen Achse auf das Transparentpapier, sondern etwas schräg darauf. Sonst schaut man beim Wackeln in die Sonne.
Re: Sonnenfinsternis am 12. August
Ich war gerade bei meinem Optikfachgeschäft.
Die haben am Samstag die letzten Finsternisbrillen verkauft, bekommen aber laufend noch weitere Nachfragen.
Mir haben sie glatt noch eine Lesebrille geschenkt.
Wenn also jemand noch auf der Suche nach Linsen sein sollte: Einfach mal zum Optiker gehen und freundlich nachfragen.
Die haben am Samstag die letzten Finsternisbrillen verkauft, bekommen aber laufend noch weitere Nachfragen.
Mir haben sie glatt noch eine Lesebrille geschenkt.
Wenn also jemand noch auf der Suche nach Linsen sein sollte: Einfach mal zum Optiker gehen und freundlich nachfragen.
Re: Sonnenfinsternis am 12. August
Zum Schluss meiner Modellreihe noch zwei Camera obscuras mit Linsen.
Die sind besonders geeignet kurz vor Sonnenuntergang, falls es knapp über dem Horizont lockere Bewölkung gibt.
Warnhinweise:
Nicht unbeaufsichtigt stehen lassen. Schon gar nicht auf die Sonne ausgerichtet. Nicht verwenden, wenn die Sonne hoch am Himmel steht. Brandgefahr!
Transparentpapier ist kein zertifizierter Sonnenfilter! Immer schräg auf die Leinwand schauen, nie genau in Richtung der Sonne. Nachbau und Betrachtung des Bildes auf eigene Gefahr.
Die erste Camera obscura „Vitage“ benutzt die f = 103 mm Linse aus dem STEM Optics:
Hier ein Foto des Bilds auf dem Transparentpapier auf der Rückseite:
Die zweite Camera obscura „XXL“ ist mit einer inzwischen nicht mehr lieferbaren Linse von Astromedia mit f = 228 mm gebaut. Dafür wurden im Rahmen des BaKaRos-Projekts 3D-Druckdaten für einen fischertechnik-kompatiblen Linsenhalter entwickelt:
Hier kann man leider nur ansatzweise erkennen, wie dramatisch Wolken auf der Leinwand aussehen, durch die die Sonne bricht.
Die sind besonders geeignet kurz vor Sonnenuntergang, falls es knapp über dem Horizont lockere Bewölkung gibt.
Warnhinweise:
Nicht unbeaufsichtigt stehen lassen. Schon gar nicht auf die Sonne ausgerichtet. Nicht verwenden, wenn die Sonne hoch am Himmel steht. Brandgefahr!
Transparentpapier ist kein zertifizierter Sonnenfilter! Immer schräg auf die Leinwand schauen, nie genau in Richtung der Sonne. Nachbau und Betrachtung des Bildes auf eigene Gefahr.

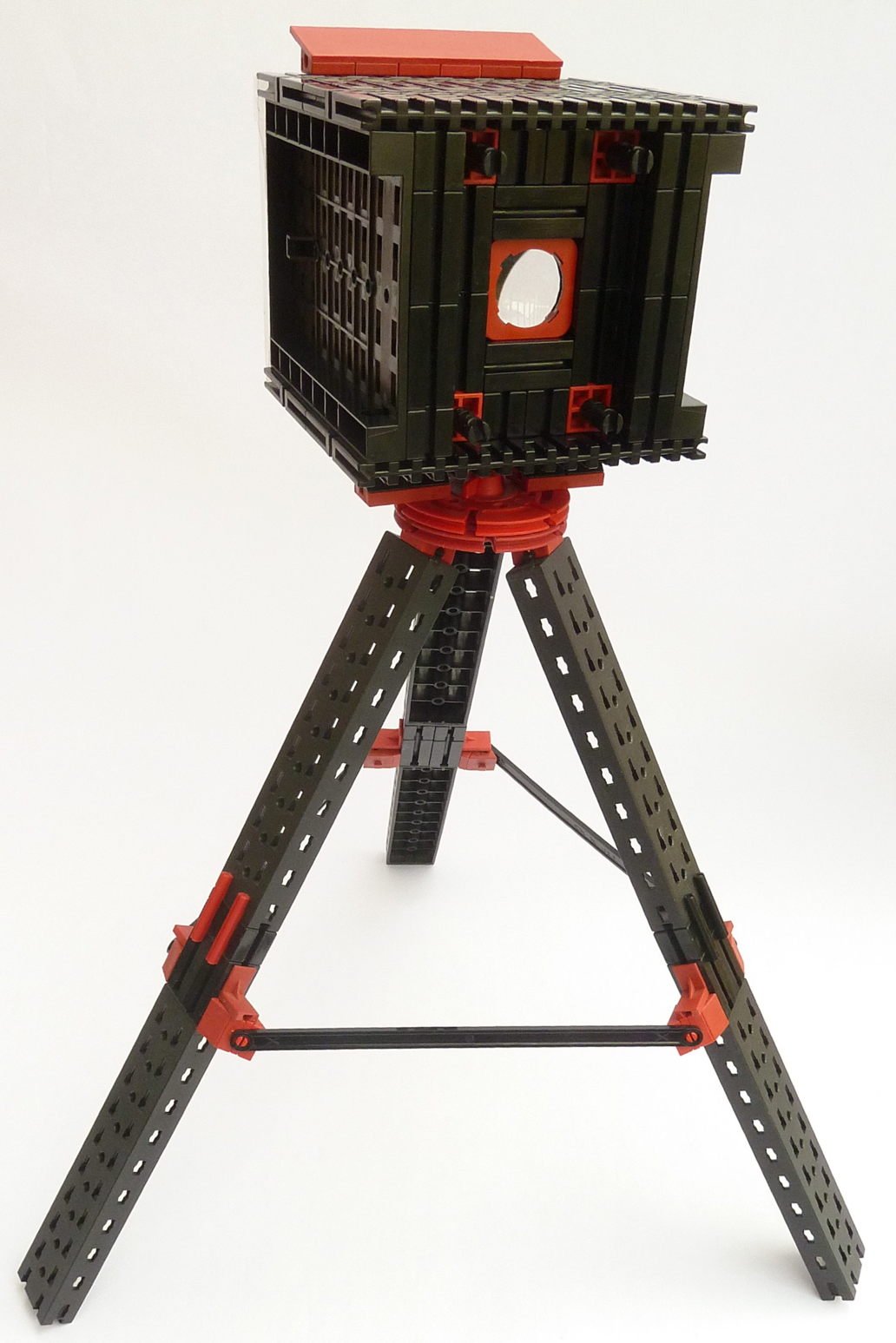

Die erste Camera obscura „Vitage“ benutzt die f = 103 mm Linse aus dem STEM Optics:
- CameraObscura.jpg (147.4 KiB) 45 mal betrachtet
Hier ein Foto des Bilds auf dem Transparentpapier auf der Rückseite:
- Haus.jpg (76.16 KiB) 45 mal betrachtet

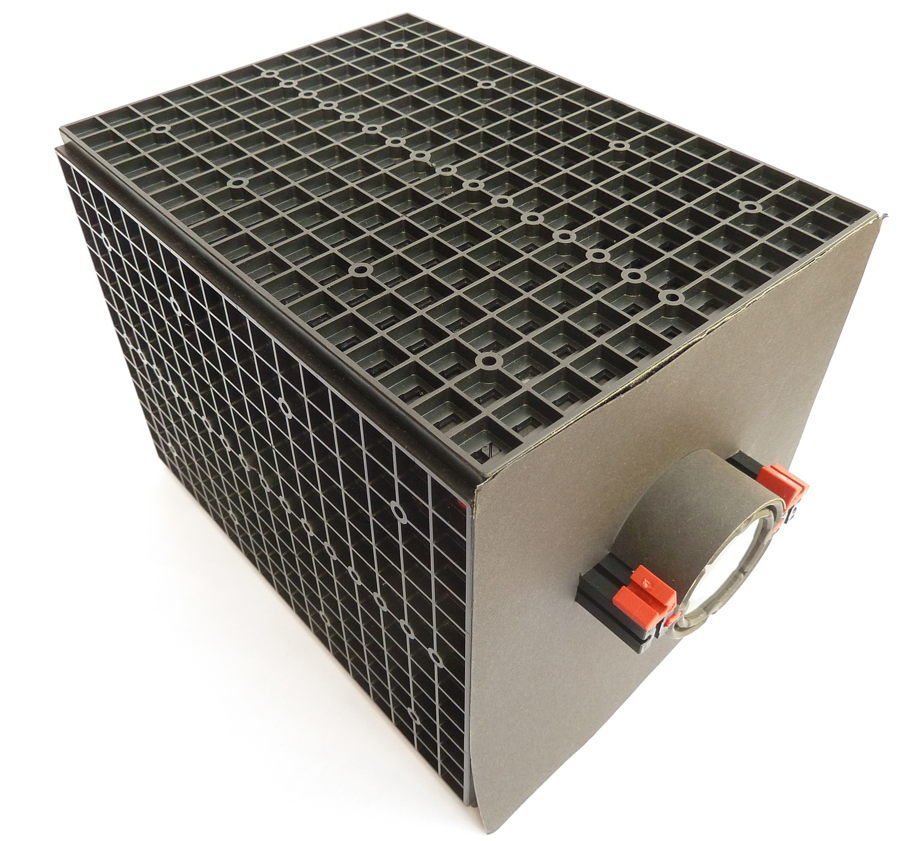

Die zweite Camera obscura „XXL“ ist mit einer inzwischen nicht mehr lieferbaren Linse von Astromedia mit f = 228 mm gebaut. Dafür wurden im Rahmen des BaKaRos-Projekts 3D-Druckdaten für einen fischertechnik-kompatiblen Linsenhalter entwickelt:
- CameraObscuraXXL.jpg (136.74 KiB) 45 mal betrachtet
Hier kann man leider nur ansatzweise erkennen, wie dramatisch Wolken auf der Leinwand aussehen, durch die die Sonne bricht.
- Himmel.jpg (159.3 KiB) 45 mal betrachtet
Re: Sonnenfinsternis am 12. August
Bauanleitung für die Camera obscura „Vintage“.
@Admins: Wenn die hier im Forum unpassend ist, bitte in den Bilderpool verfrachten und verlinken. Danke!
Zuerst das, was mir persönlich wenig Spaß macht: Mattschwarzes Tonpapier für die Innenauskleidung schneiden. Hier sind die Vorlagen.
Für die beiden Seiten und oben und unten braucht man die folgenden Teile jeweils 2 x :
Die Auskleidung in Sichtrichtung ist besonders wichtig:
Dann von vier Bausteinen 15 einen Zapfen entfernen:
Jetzt die zum Scharfstellen bewegliche Linseneinheit zusammenbauen:
Dann den vorderen Teil des Bodens:
Die Linseneinheit einstecken und die Rastadapter aufstecken:
Hier sieht man den ganzen Boden mit der ersten Auskleidung:
Ein Seitenteil und den Gelenkfuss zur Verbindung mit dem Stativ anbringen:
Zu einer Seite und zur Front hin verkleiden:
Vollausgekleidet und mit eingesteckten Schnecken oben, vier Winkelträger 30 drücken die Auskleidungen an die Platten:
@Admins: Wenn die hier im Forum unpassend ist, bitte in den Bilderpool verfrachten und verlinken. Danke!
Zuerst das, was mir persönlich wenig Spaß macht: Mattschwarzes Tonpapier für die Innenauskleidung schneiden. Hier sind die Vorlagen.

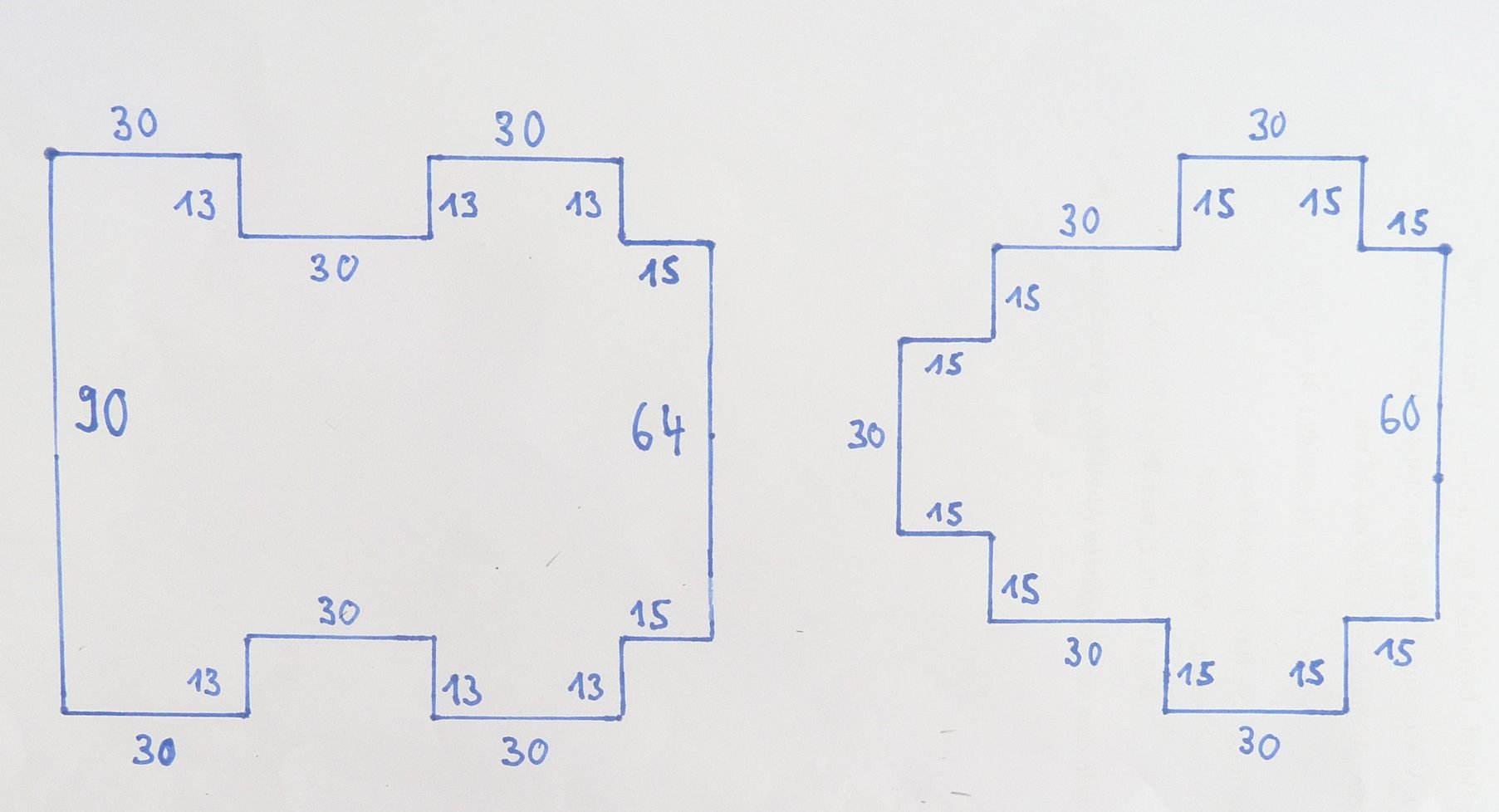

Für die beiden Seiten und oben und unten braucht man die folgenden Teile jeweils 2 x :
- AbdeckungenSeiten.jpg (125.22 KiB) 26 mal betrachtet

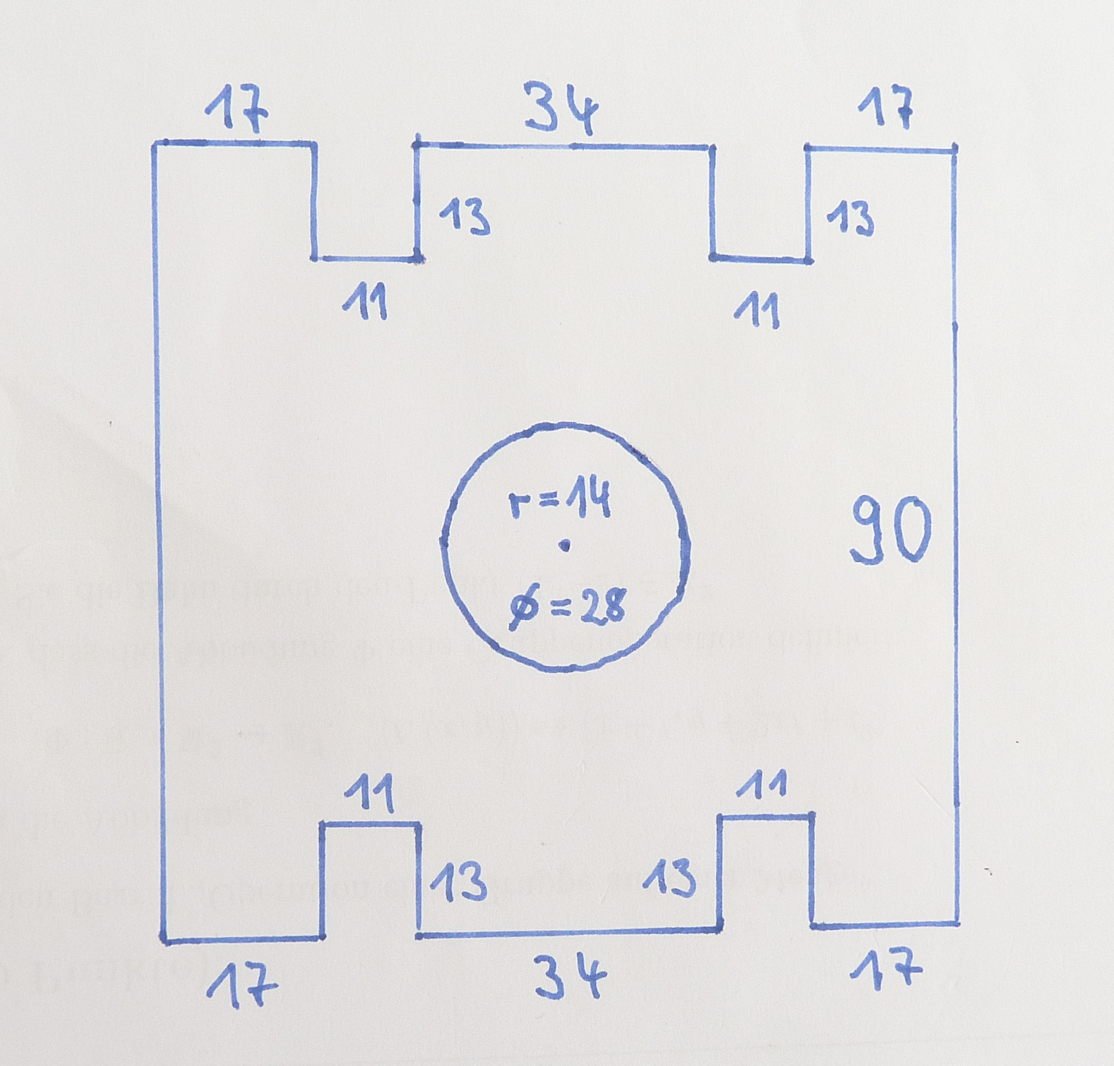

Die Auskleidung in Sichtrichtung ist besonders wichtig:
- AbdeckungVorne.jpg (98.58 KiB) 26 mal betrachtet

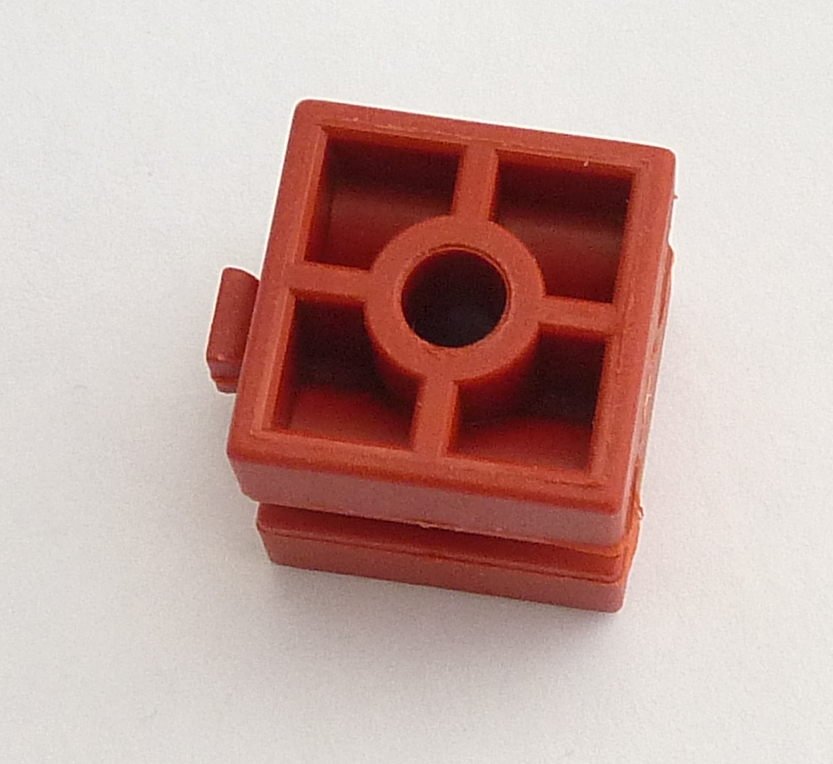

Dann von vier Bausteinen 15 einen Zapfen entfernen:
- Gemoddet.jpg (77.42 KiB) 26 mal betrachtet

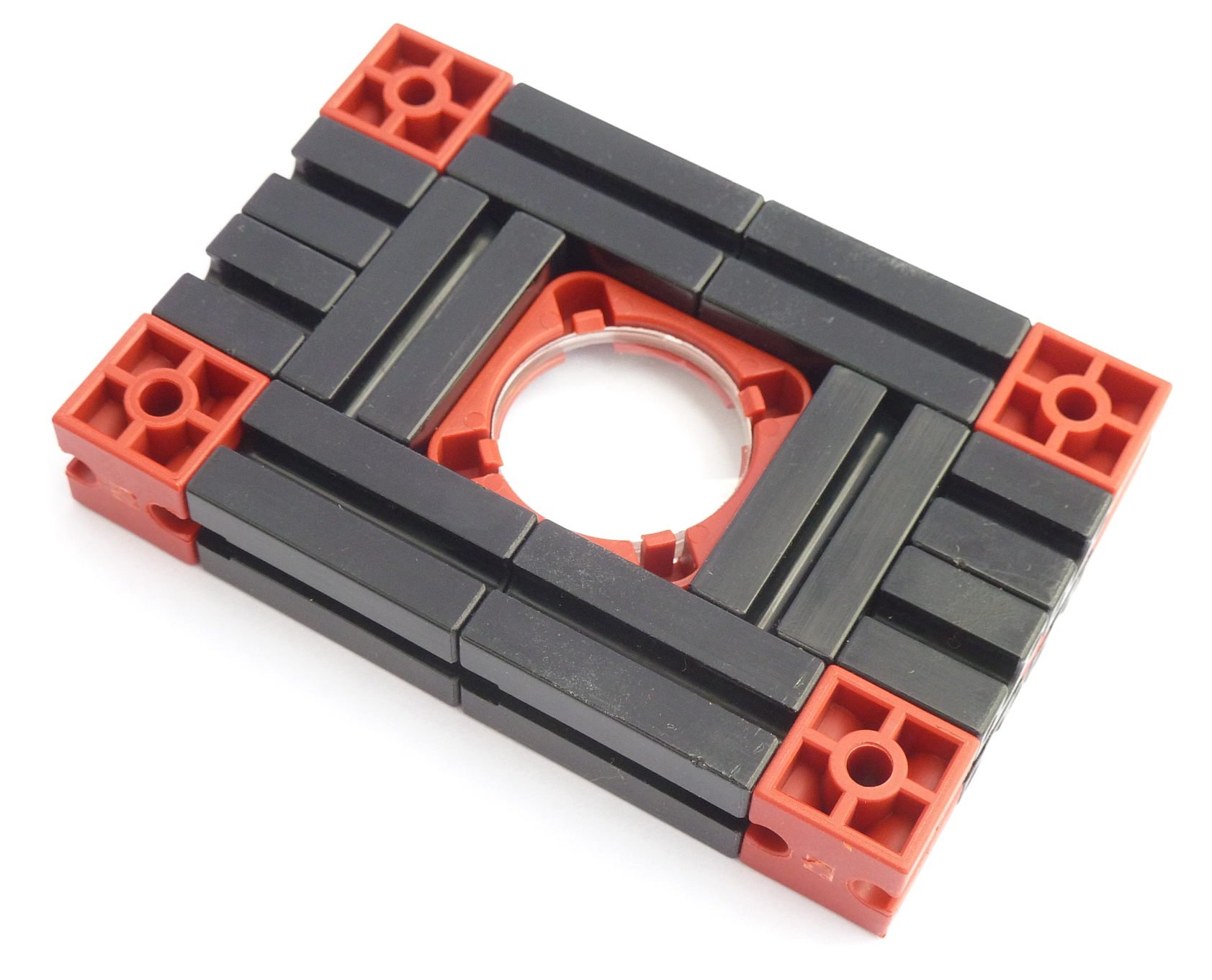

Jetzt die zum Scharfstellen bewegliche Linseneinheit zusammenbauen:
- Linseneinheit.jpg (189.99 KiB) 26 mal betrachtet

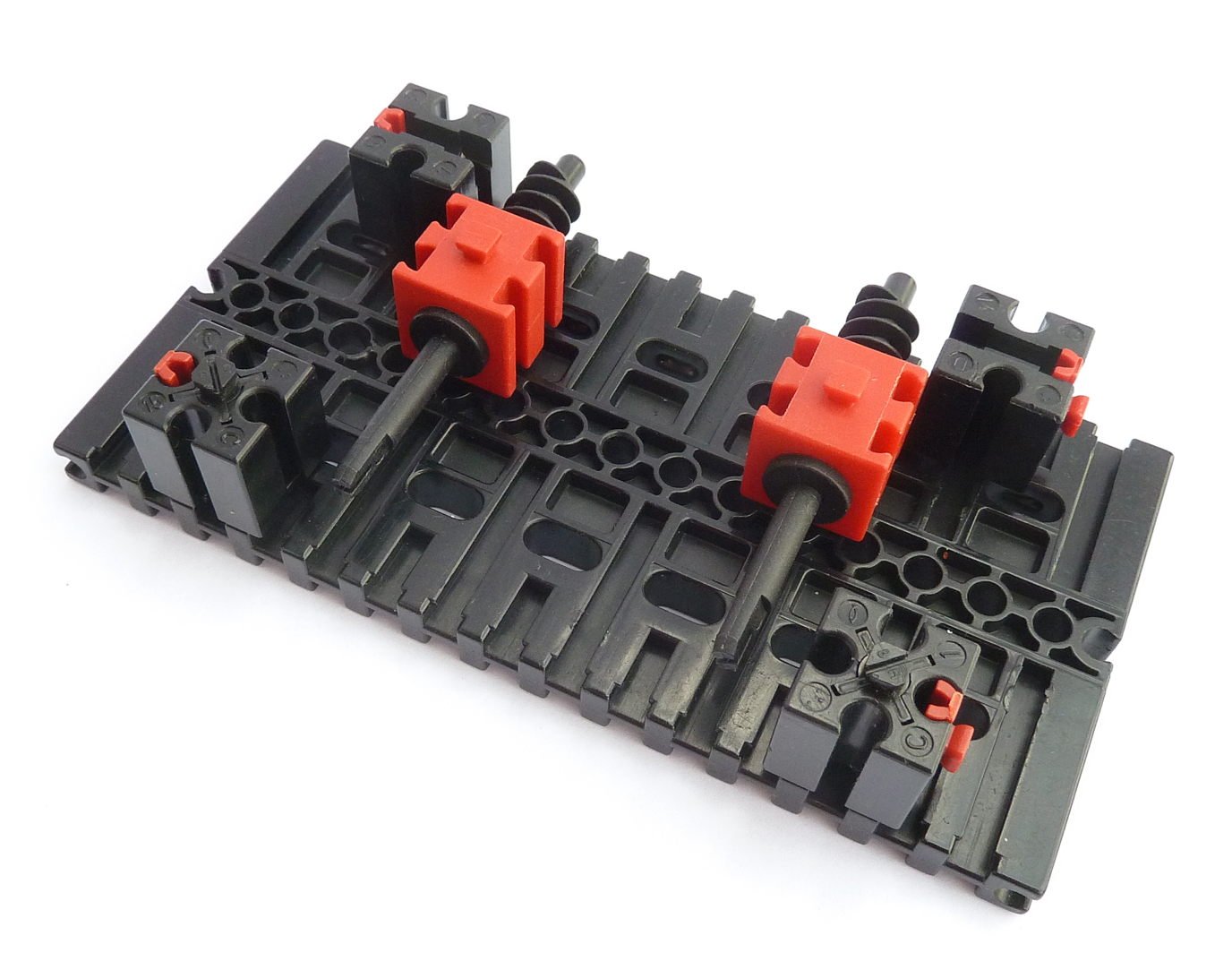

Dann den vorderen Teil des Bodens:
- Boden.jpg (147.5 KiB) 26 mal betrachtet

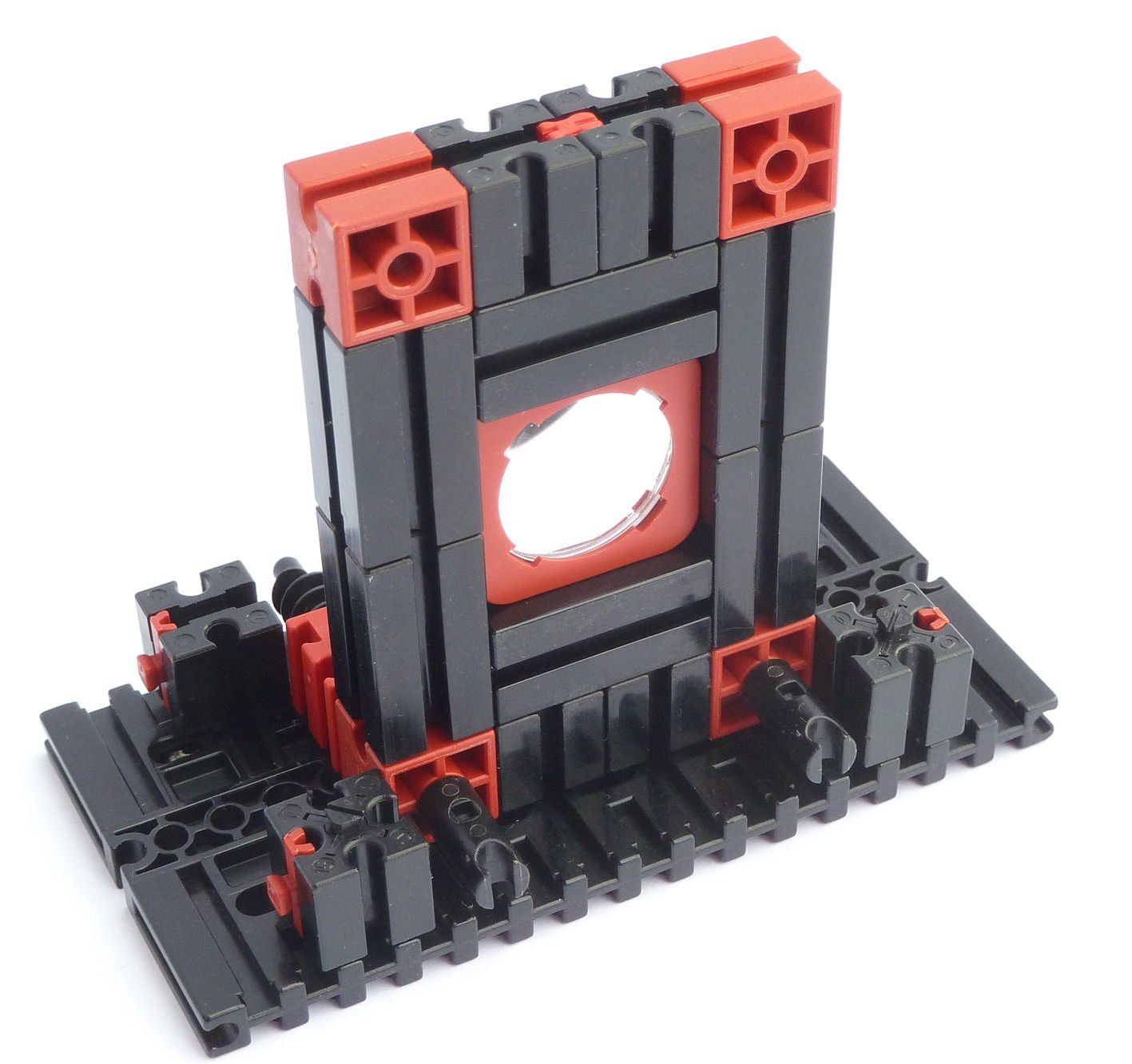

Die Linseneinheit einstecken und die Rastadapter aufstecken:
- LEundBoden.jpg (171.66 KiB) 26 mal betrachtet

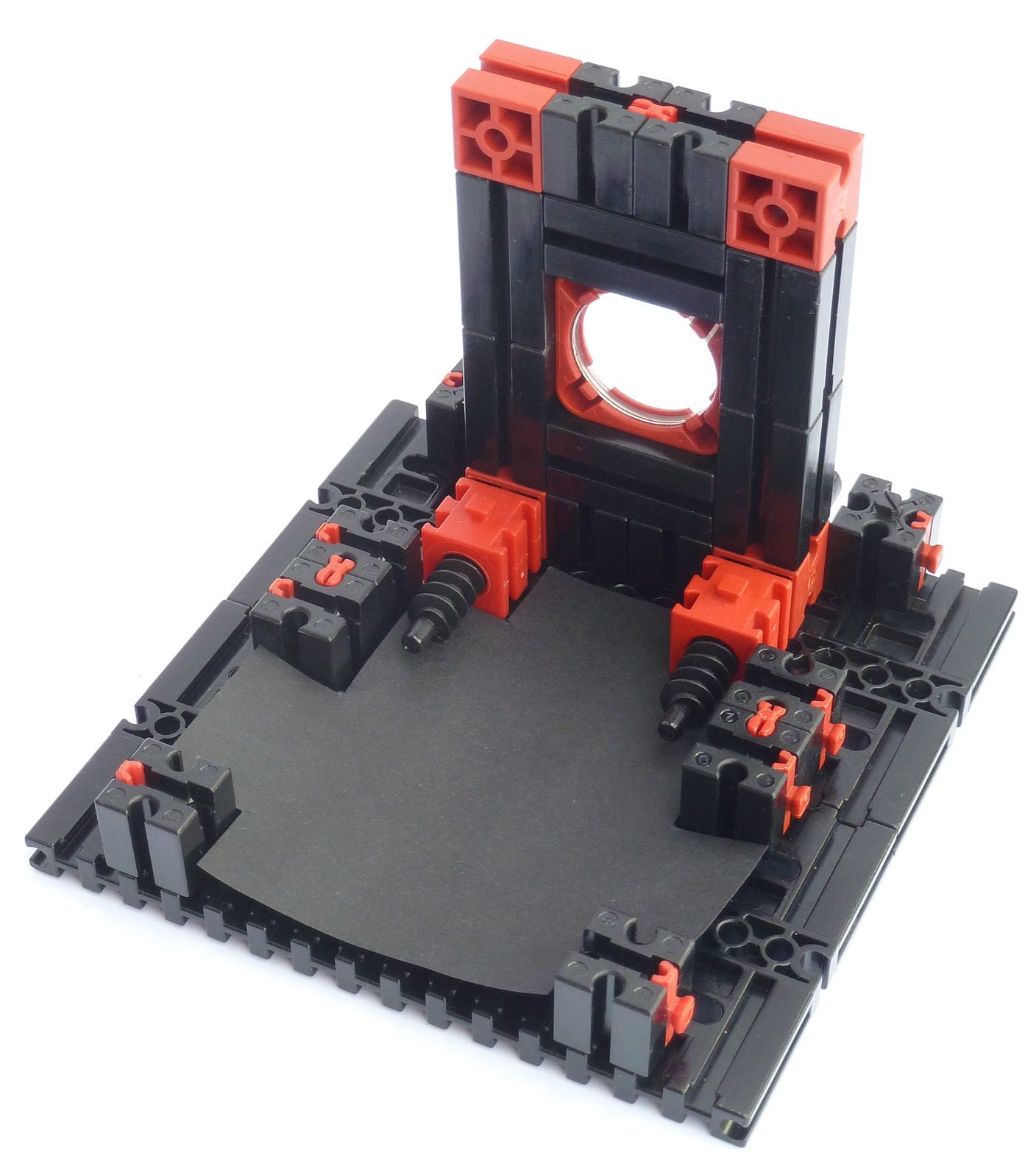

Hier sieht man den ganzen Boden mit der ersten Auskleidung:
- BodenAbgedeckt.jpg (205.28 KiB) 26 mal betrachtet

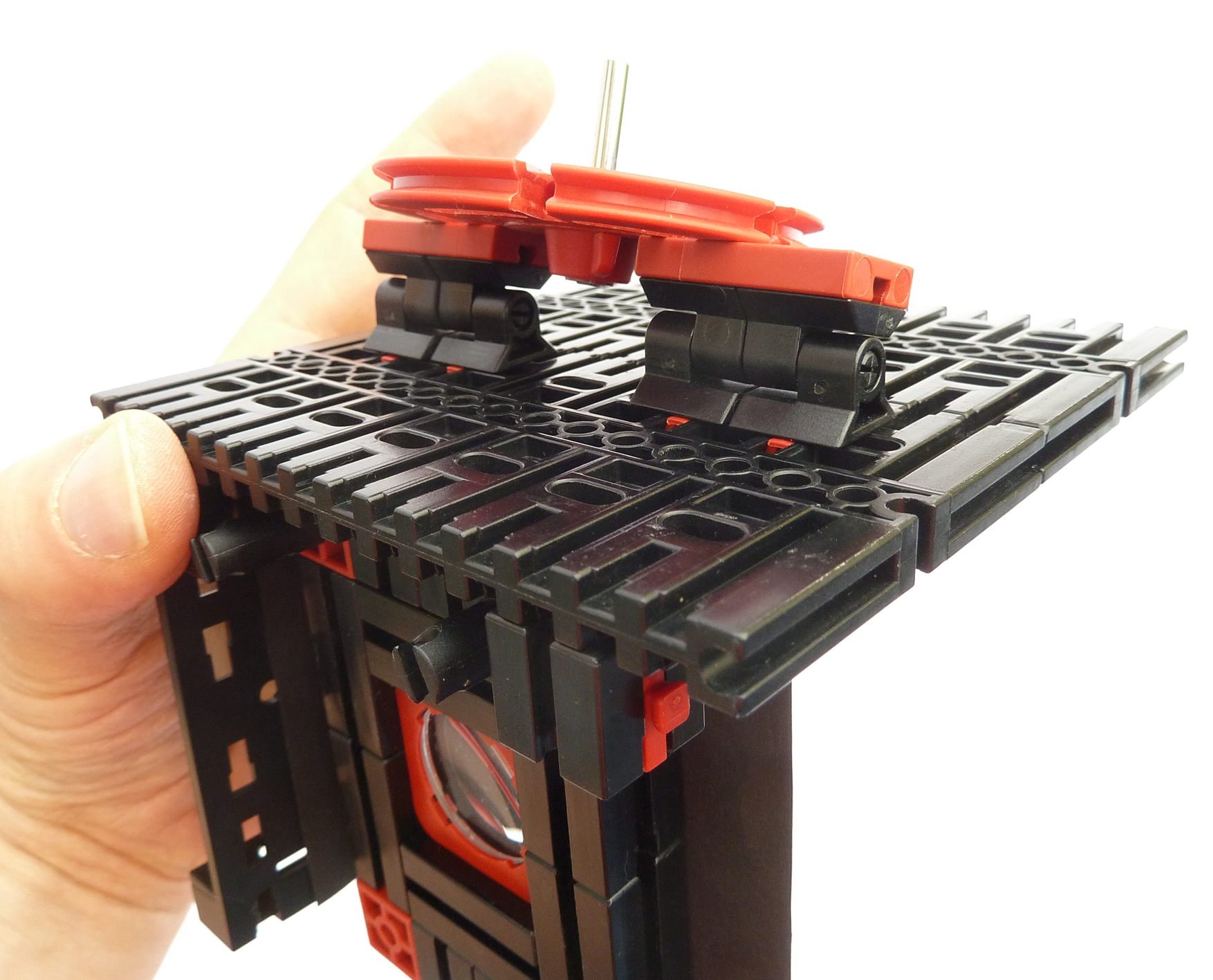

Ein Seitenteil und den Gelenkfuss zur Verbindung mit dem Stativ anbringen:
- GelenkfussUndSeitenteil.jpg (247.75 KiB) 26 mal betrachtet

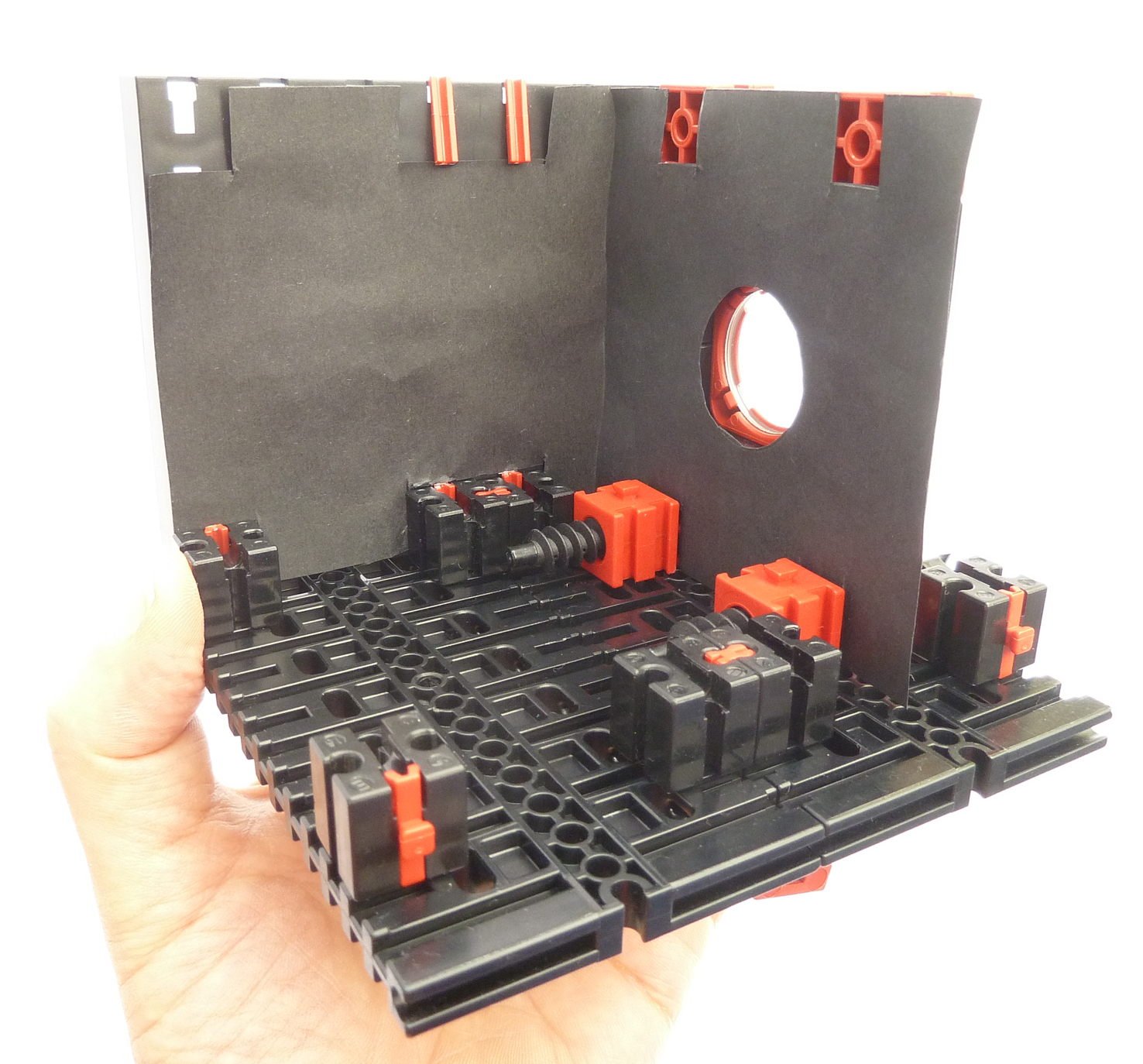

Zu einer Seite und zur Front hin verkleiden:
- SeitenteilAbgedeckt.jpg (240.7 KiB) 26 mal betrachtet

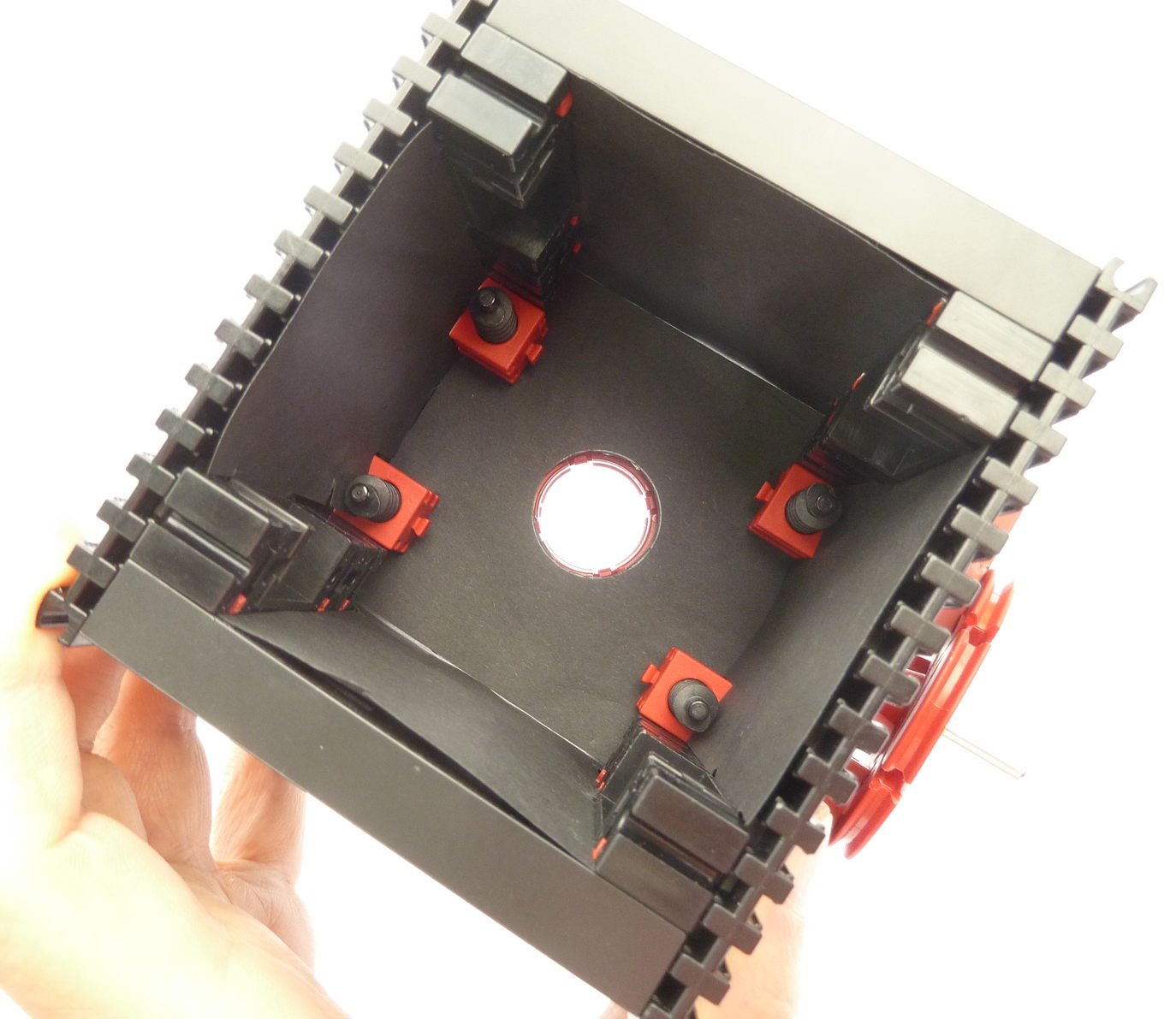

Vollausgekleidet und mit eingesteckten Schnecken oben, vier Winkelträger 30 drücken die Auskleidungen an die Platten:
- Schnecken.jpg (151.71 KiB) 26 mal betrachtet
Zuletzt geändert von geometer am 10 Aug 2026, 18:33, insgesamt 1-mal geändert.
Re: Sonnenfinsternis am 12. August
Abschluss der Bauanleitung zur Camera obscura „Vintage“.
Vorne noch mit 4 Bausteinen 30 die Front vervollständigen:
Außerdem die zwei noch fehlenden Rastadapter aufstecken.
Transparentpapier aufkleben und einen primitiven Schutz gegen direktes Licht von oben anbauen:
Mit den vier Rastadaptern kann man die Kamera auf verschiedene Ebenen von ca. 5 m bis Unendlich scharf stellen.
Falls jemand die Camera nachbauen möchte, wünsche ich viel Erfolg und viel Freude!

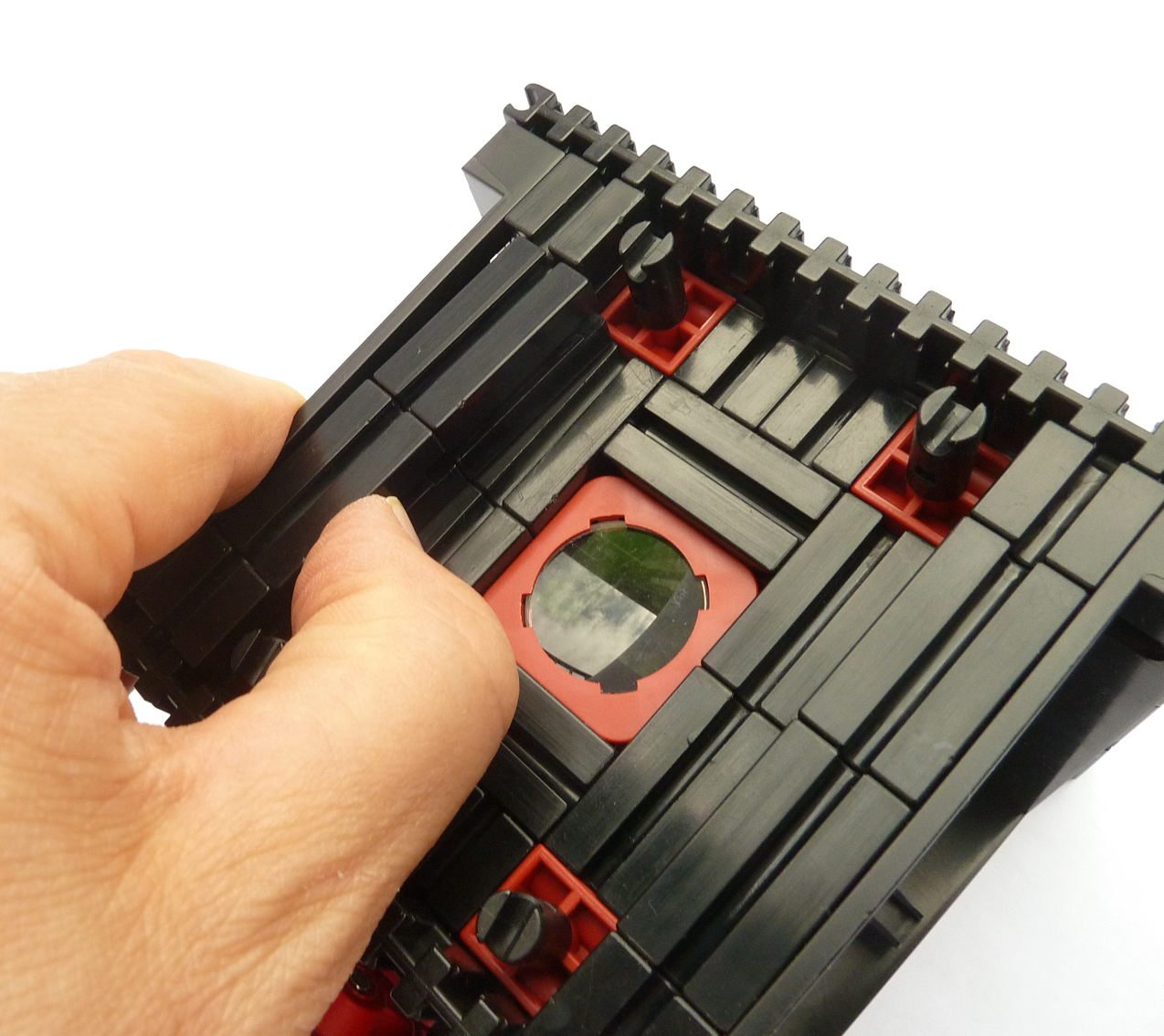

Vorne noch mit 4 Bausteinen 30 die Front vervollständigen:
- Front.jpg (162.18 KiB) 22 mal betrachtet
Außerdem die zwei noch fehlenden Rastadapter aufstecken.

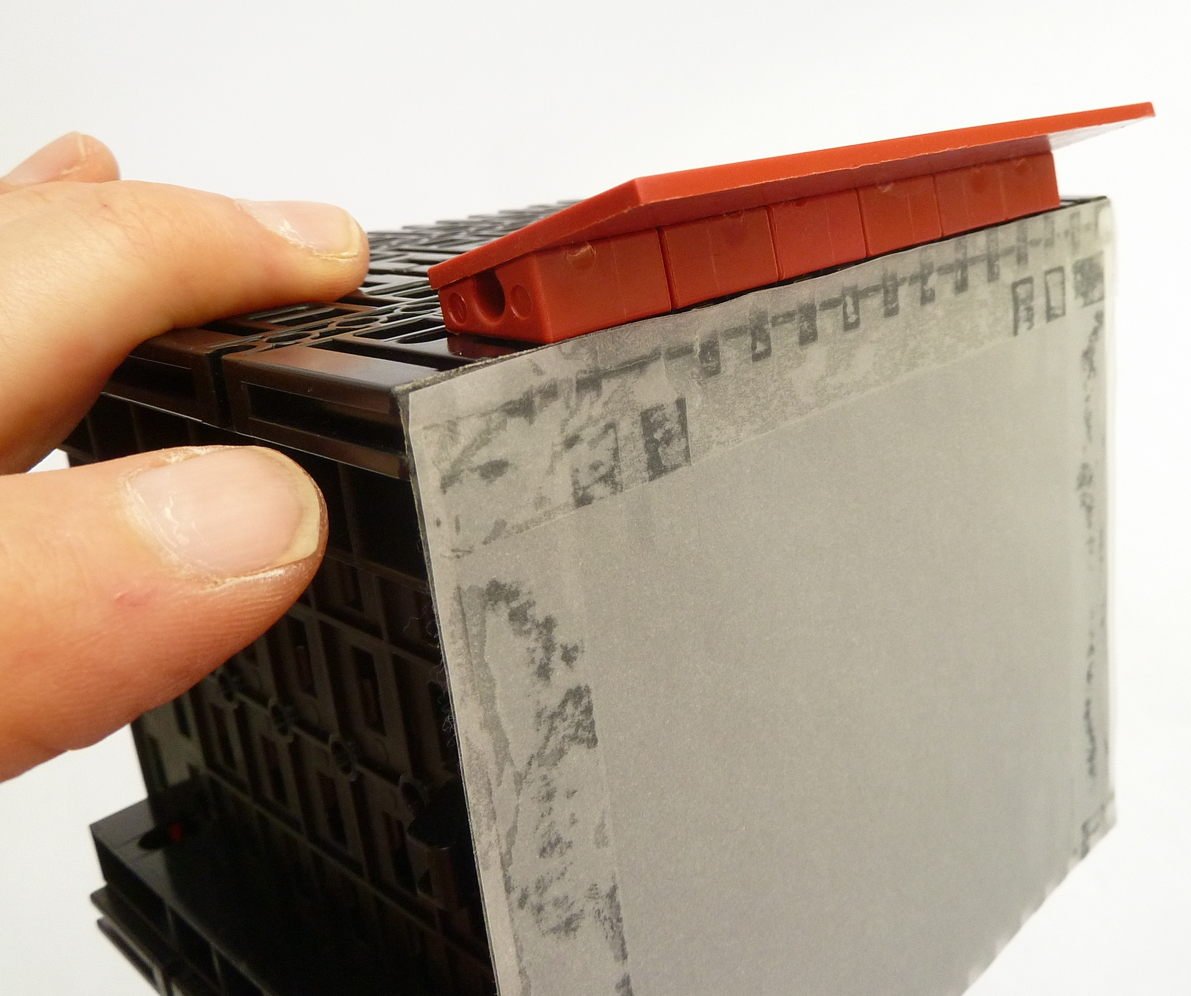

Transparentpapier aufkleben und einen primitiven Schutz gegen direktes Licht von oben anbauen:
- Leinwand.jpg (123.99 KiB) 23 mal betrachtet
Mit den vier Rastadaptern kann man die Kamera auf verschiedene Ebenen von ca. 5 m bis Unendlich scharf stellen.
Falls jemand die Camera nachbauen möchte, wünsche ich viel Erfolg und viel Freude!
