Hallo Zusammen,
wieder inspiriert von CAD vorlagen, ein Modell einer Kupplung. Das Ganze ist weitgehend selbsterklärend und ein paar Sachen stehen noch im Youtube-Text.
Eigentlich war das CAD Model als Reibräder gedacht, in FT schien mir eine Umsetzung mit Zahnräder aber geschickter (oder wer mag es mit Reifen/Räder probieren?). Z30 und Z10 passten gut zur Bodenplatte 30x90 (bzw. ins Raster). Verlängerung Seitenteil ergab einen praktischen Hebel, an der Stelle kann man aber auch eine motorische Anteuerung ansetzen. Der Fantasie sid da keine Grenzen gesetzt.
Im Bewegtbild auf Youtube https://youtu.be/kO_n59KfrCM. Unten Detailbilder der Konstruktion, diesesmal mit der Originalinspiriration von 3dcaddesigner, Bildschirmfoto aus Instagram.
Viel Spass beim Nachbau & Weiterentwicklung!
FHKL

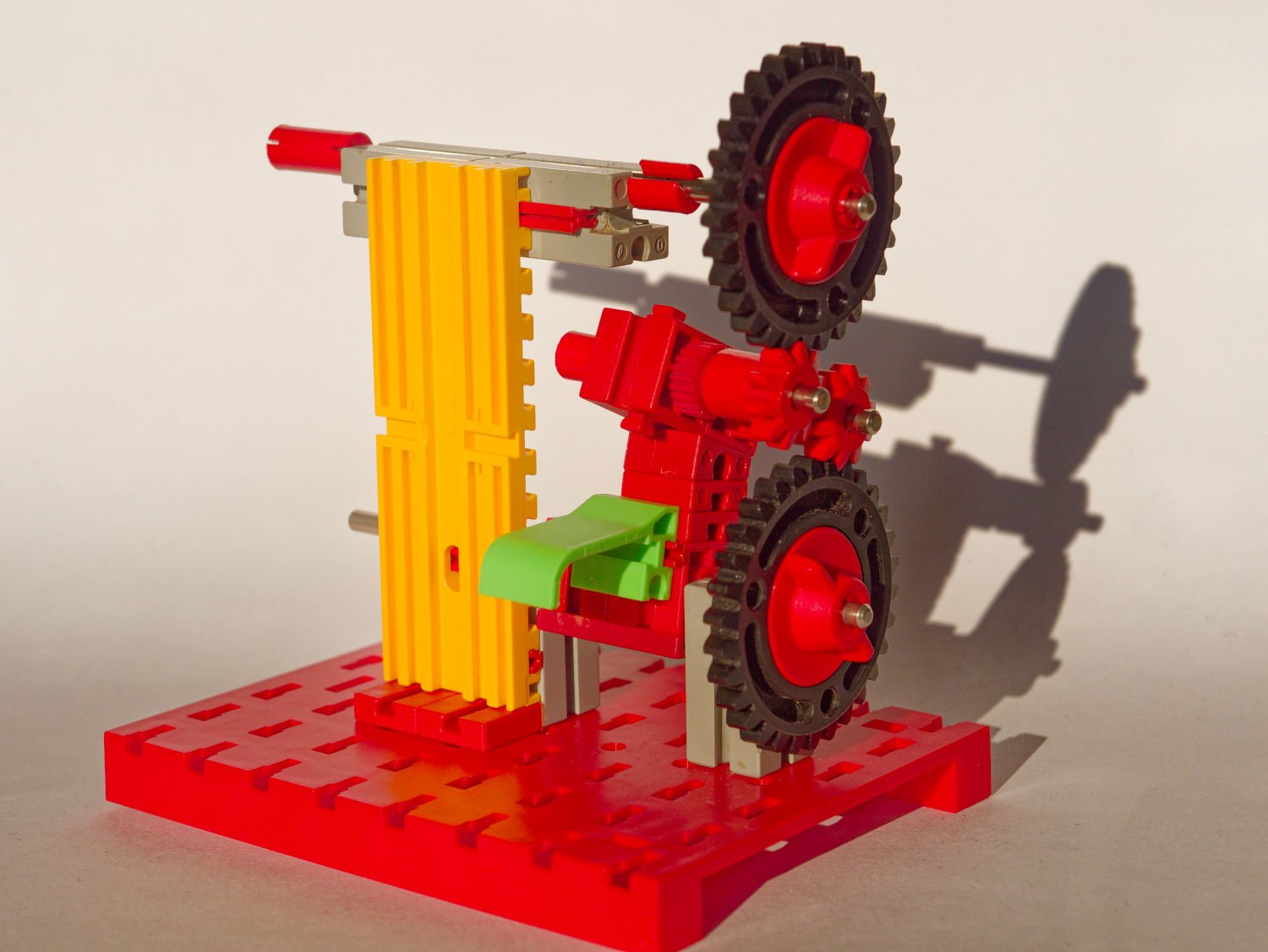

Komplettansicht ohne Motor
Von der anderen Seite
Detailansicht, Abstände, Seitenteil

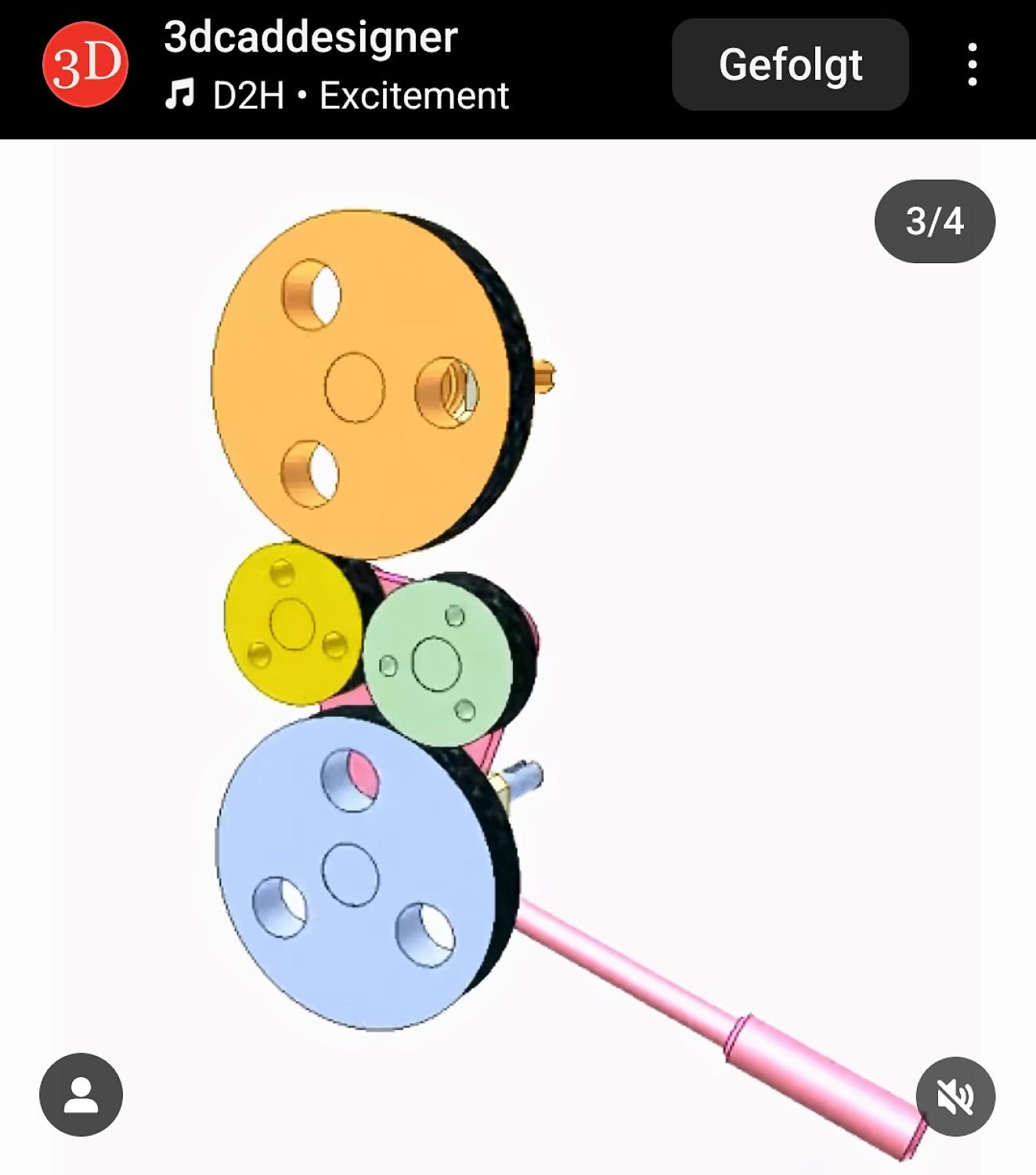

Und hier der originale CAD Vorschlag
Kupplung
Forumsregeln
Bitte beachte die Forumsregeln!
Bitte beachte die Forumsregeln!
- fishfriend
- Beiträge: 2208
- Registriert: 26 Nov 2010, 11:45
Re: Kupplung
Hallo...
Nette Idee.
Man könnte auch jeweils die Drehscheibe 60 mit einem O-Rung und zwei Seilrollen, auch jeweils mit einem O-Runig nehmen.
Wobei es wohl egal ist welche ob kleine oder große Seilrolle man nimmt.
Wenn man "nur" ft will, kann man ja die Räder von den Flugzeugen nehmen
Mit freundlichen Grüßen
Holger
Nette Idee.
Man könnte auch jeweils die Drehscheibe 60 mit einem O-Rung und zwei Seilrollen, auch jeweils mit einem O-Runig nehmen.
Wobei es wohl egal ist welche ob kleine oder große Seilrolle man nimmt.
Wenn man "nur" ft will, kann man ja die Räder von den Flugzeugen nehmen

Mit freundlichen Grüßen
Holger
