On this thread I commented about a homemade gesture sensor. Here are some pictures:

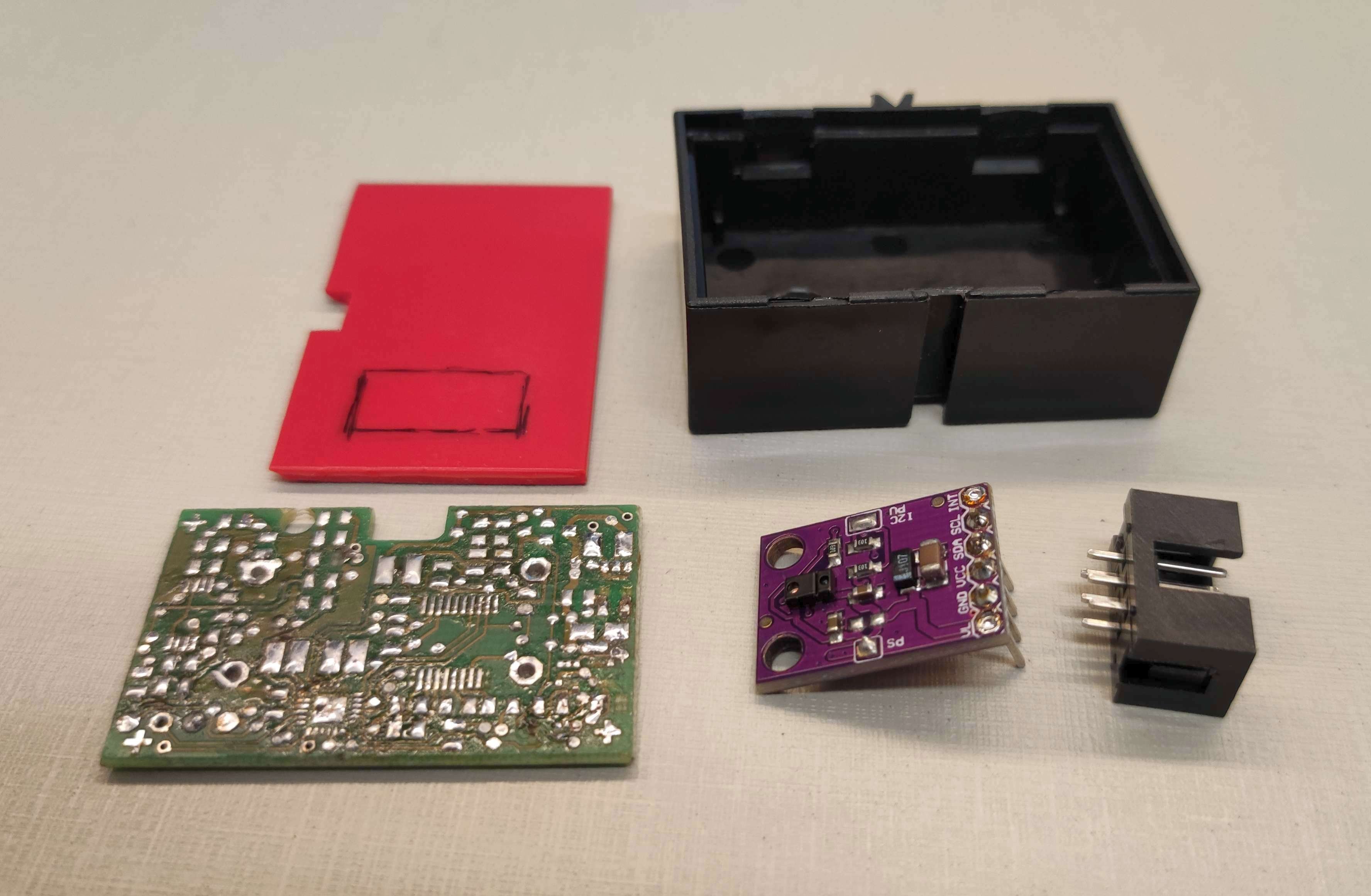

- Before.jpg (400.51 KiB) 1352 mal betrachtet

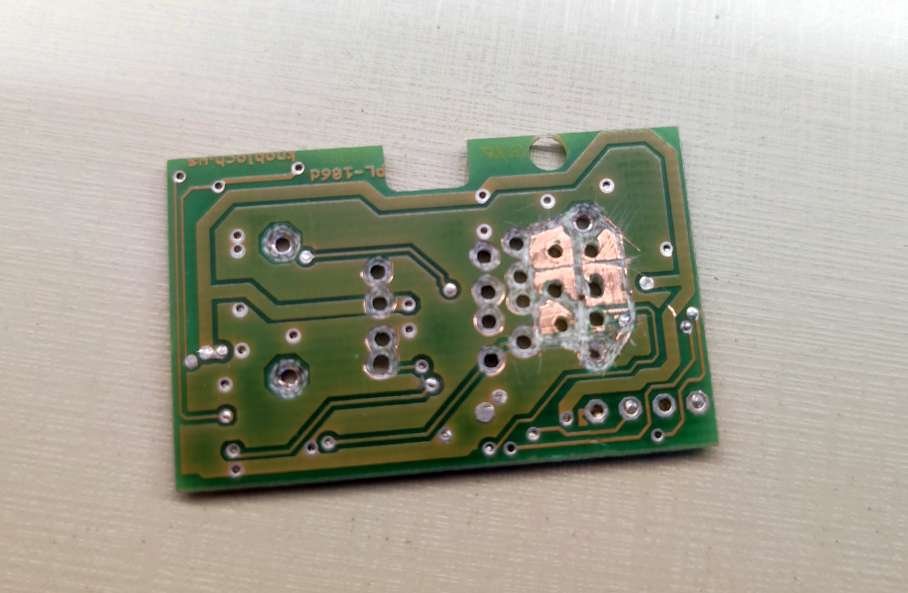

- PCB.jpg (51.28 KiB) 1352 mal betrachtet

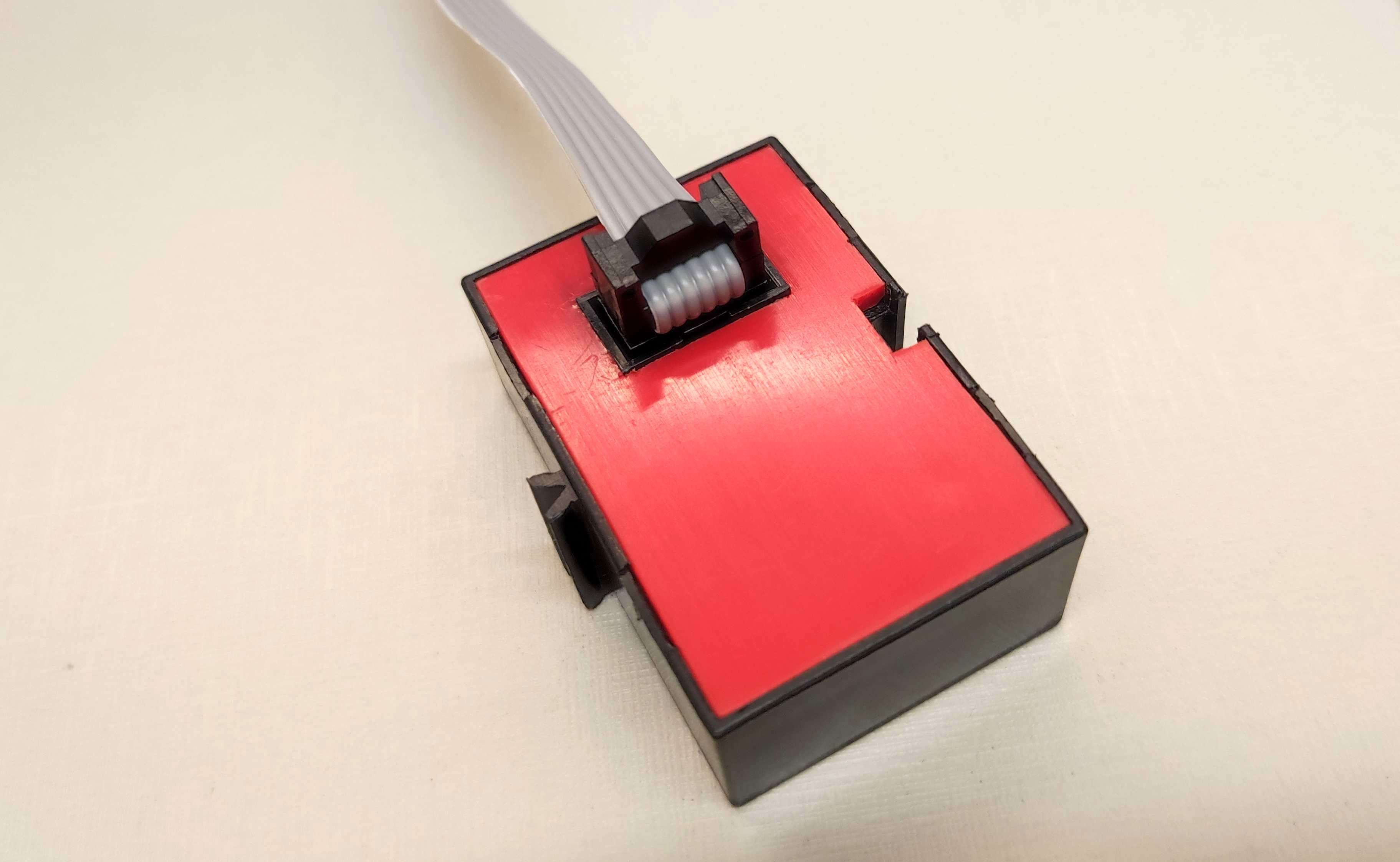

- After.jpg (217.87 KiB) 1352 mal betrachtet
The case and PCB were taken from an old ft ultrasonic sensor. I removed all components from the PCB and cut several tracks to avoid short circuits. (Not very professional! I don't recommend this method now, a 1/10" perforated PCB would be the way to go.)
The sensor is a run-of the-mill APDS 9960 module. I already had one, but it can be purchased very cheaply from various sources. I also used a 6-way IDC socket. I also made a simple cable with two 6-way IDC connectors and a flat cable. The total cost here in Brazil would amount to the equivalent to less than 10 Euros.
Please tell me if you have any questions.
Best,
Rubem
