moin Holger,
den ELWE Z80 Trainer kannte ich bisher nicht.
In der Ausbildung hatten wir MFA Rechner mit Z80.
Hatten mit Assembler rumgedamelt.
Bei Mikrocontroller.net lese ich recht selten mal wenn ich was spezielles suche.
Die Leute sind mir da "etwas" zu speziell.
Den erwähnten Wolfgang Robel kenn ich aber aus der Arcade Szene, hatte schon paar mal Kontakt mit ihm, hatte ihn auch mal Bilder von Arcade Boards für seine Seite zukommen lassen. Der ist nett
Lange Rede, kurzer Sinn, ich hab die Dose gerade aufgemacht.
Es ist quasi NICHTS drin

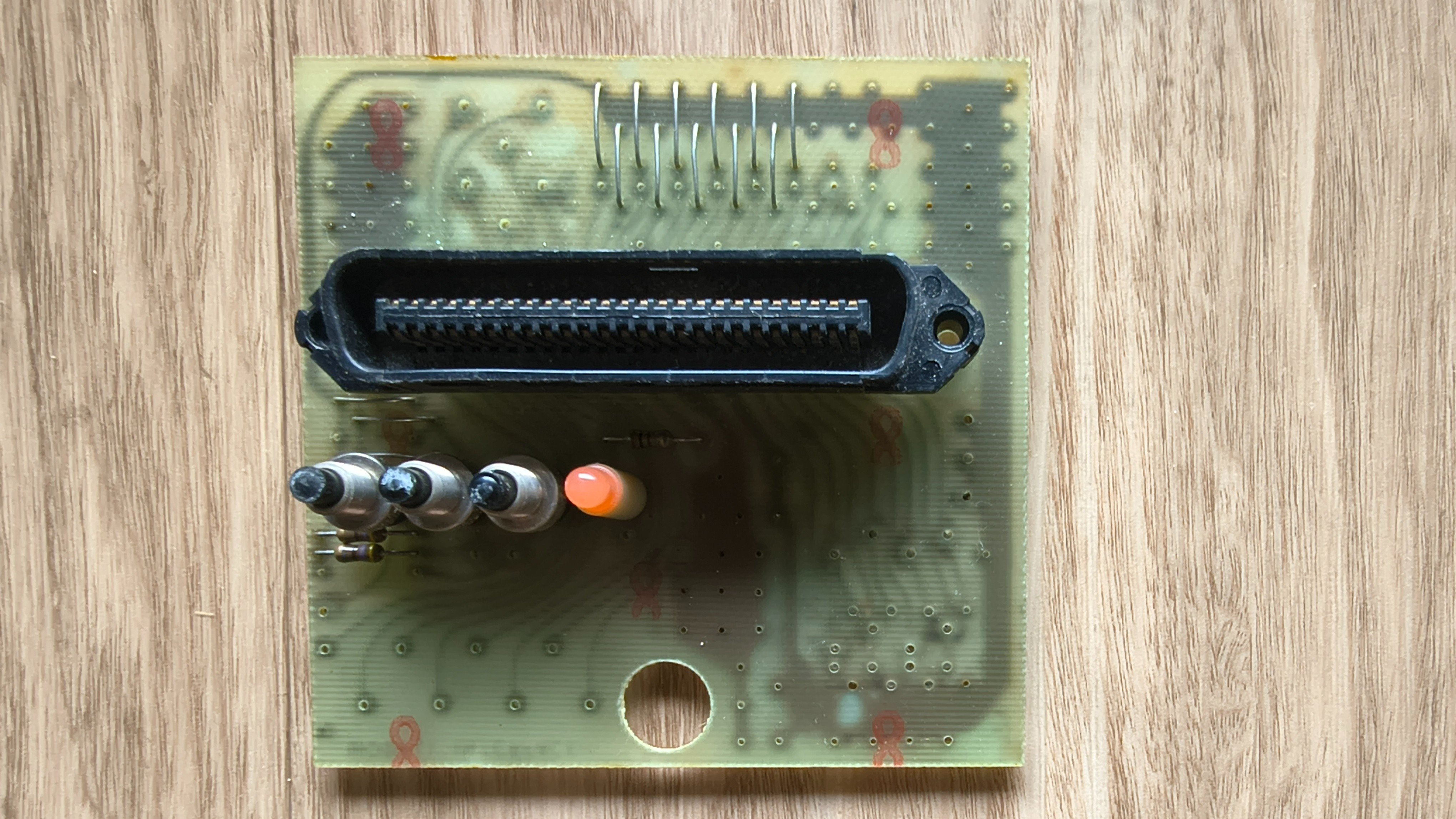

Das eine ist ne Lampe - laut Platinen"aufdruck" der erste Ausgang auf die Lampe, dann über 1K Widerstand auf Masse.
Das andere sind Taster. Wahrscheinlich zum teachen der einzelnen Achsen, die ja quasi nur über einen "Inkrementalgeber" verfügen.
Komisch finde ich, dass die 12V über einen Taster direkt auf den ersten Eingang gehen, die anderen beiden Eingänge aber jeweils über einen 470 Ohm Widerstand an 12 V hängen und über die jeweiligen Taster Masse auf die Eingänge geschaltet wird.
Die 1/4 Widerstände sind zusätzlich bei 12V und 470 Ohm unterdimensioniert.
Wie das mit dem Interface und den INIs funktionieren soll - keine Ahnung. Scheint so, dass etwas fehlt, bzw. nie fertig gestellt worden ist.

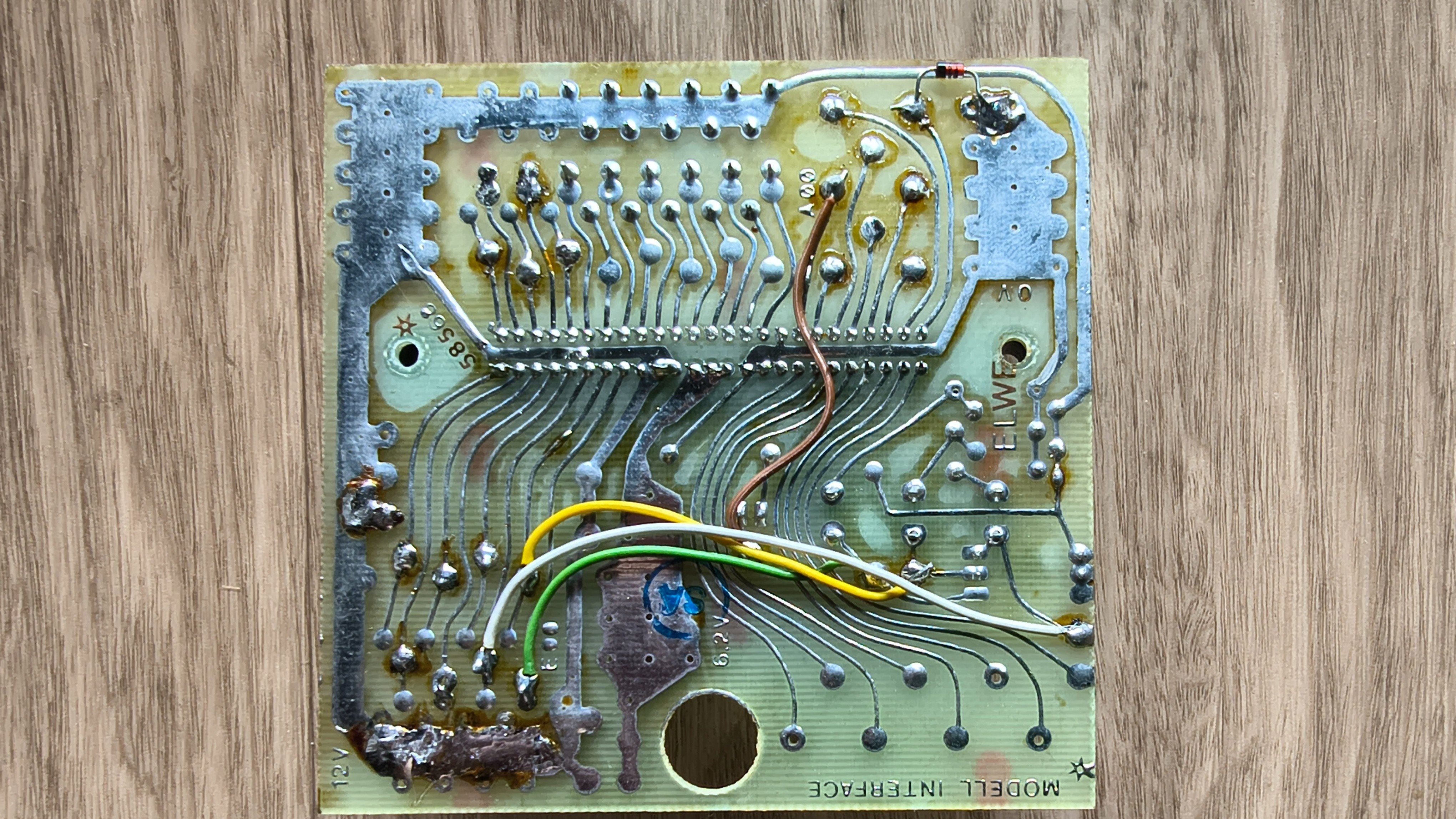

Die Platine wurde handlayoutet. Schön die Leiterbahnen von Rolle
Hab ich Ende der 80er in der Ausbildung auch noch gemacht
Per Hand gebohrt und später ins Zinmbad geschmissen.
Der Z80 Trainer interessiert mich wohl, aber ich hab mittlerweile so viel Zeug wo ich mich mit beschäftigen kann/möchte....
Wenn ich das Modell irgendwann mal am Start habe mach ich nen Block auf meiner Seite und verlinke ihn hier
Anbei noch die Bilder von innen:
