Baukasten Plotter von 1985 - Inhalt OVP

[thomasdr]

Hallo,

ich habe nur eine Handvoll Bilder im Internet zu dem Baukasten gefunden.
Alle zeigen nur das Original Produktfoto, auf denen der Inhalt halb verdeckt ist.
Hat jemand ein Foto vom Innern des Baukastens, insbesondere interessiert mich was in der linken oberen Ecke ist.

Danke Thomas

Baukasten_Computing_Plotter_Scanner_30571_2026-Feb-18_04-14-51PM-000_CustomizedView8875406299_png.png (1.18 MiB) 773 mal betrachtet

[Lurchi]

Hallo Thomas,

habe in allen Katalogen aus der Zeit nachgesehen, leider ist der Kasten dort nirgends ganz offen zu sehen.

Leider nur so (siehe Anhang)

Gruß

Lurchi

[rbudding]

Closeup pics

[thomasdr]

Danke.
Toller Baukasten.
Super Zustand.
Gruß Thomas

[thomasdr]

Plotter 30571.jpg (434.27 KiB) 275 mal betrachtet

[fishfriend]

Hallo...
Sieht schon echt cool aus.

Nur mal so aus Interesse. Welche Variante des Modells ist es?
Ich meine, da gab ea mal eine Änderung beim Magneten, also beim runterziehen. Ist aber schon lage her und ich kann mich irren.
Oben in einem meiner Regale hab ich den auch noch aufgebaut stehen. Ich wollte den immer schon mal mit einem Arduino als Drucker betreiben.
Ich muss mir da mal menen genauer anschauen und wohl erst mal entstauben
Ist aber auch eine schöne Anregung den mal wieder zu betreiben
Danke
Mit freundlichen Grüßen
Holger

[thomasdr]

Als Vorlage diente 39460 von fischertechnikclub.nl

https://docs.fischertechnikclub.nl/computing/39460.pdf

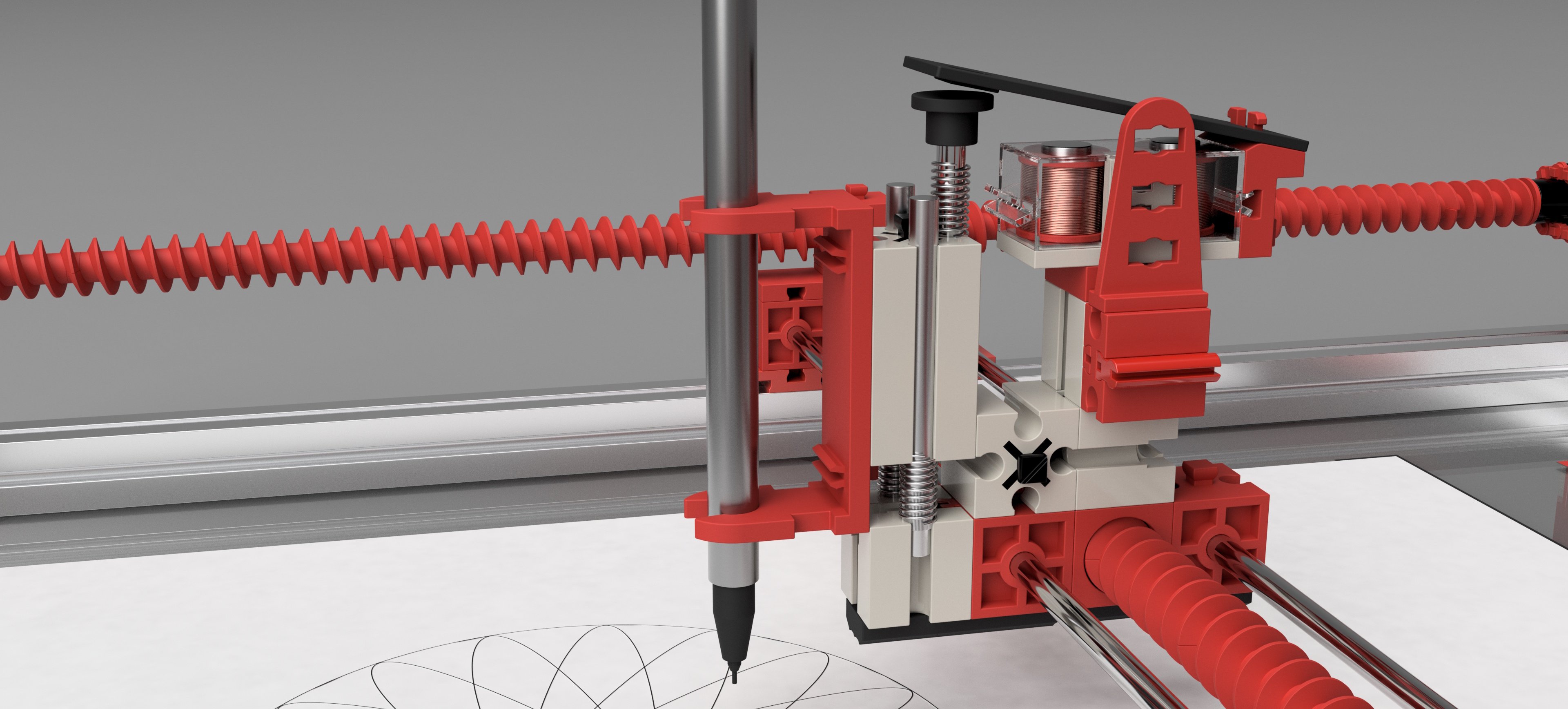

Plotter 30571 Detail.jpg (528.73 KiB) 112 mal betrachtet

[fishfriend]

Hallo...

Auf dem Scann kann man es etwas schlecht sehen.
Das Gerändelte an der Achse muss weiter rein, in den Baustein 15.
Man kann es erahnen, wenn man den Baustein 30 ansieht, wie weit die Achse drinnsteckt.
Mit freundlichen Grüßen
Holger

[FiTeN3rd]

Moin zusammen,
der verwendete Magnet ist ein etwas neueres Modell mit Federn an den Seiten und einem Zapfen 'unten' statt des Bügels wie bei den 'ersten' Spulen.
Die beiden Achsen (50?) haben ein Rändel an einer Seite, das vollständig im Baustein 15 verschwindet.
Liebe Grüße aus Braunschweig,
Matthias (fiten3rd)

[atzensepp]

In der Anleitung sind auch die Teile aufgelistet:
https://archive.org/download/computing- ... echnik.pdf
http://www.ft-fanarchiv.de/computing/

[FiTeN3rd]

Hallo nochmal,

vielen Dank für die PDFs aus dem Archiv. In der HIRES Auflösung ist die Anbringung der Achsen sehr gut zu sehen.

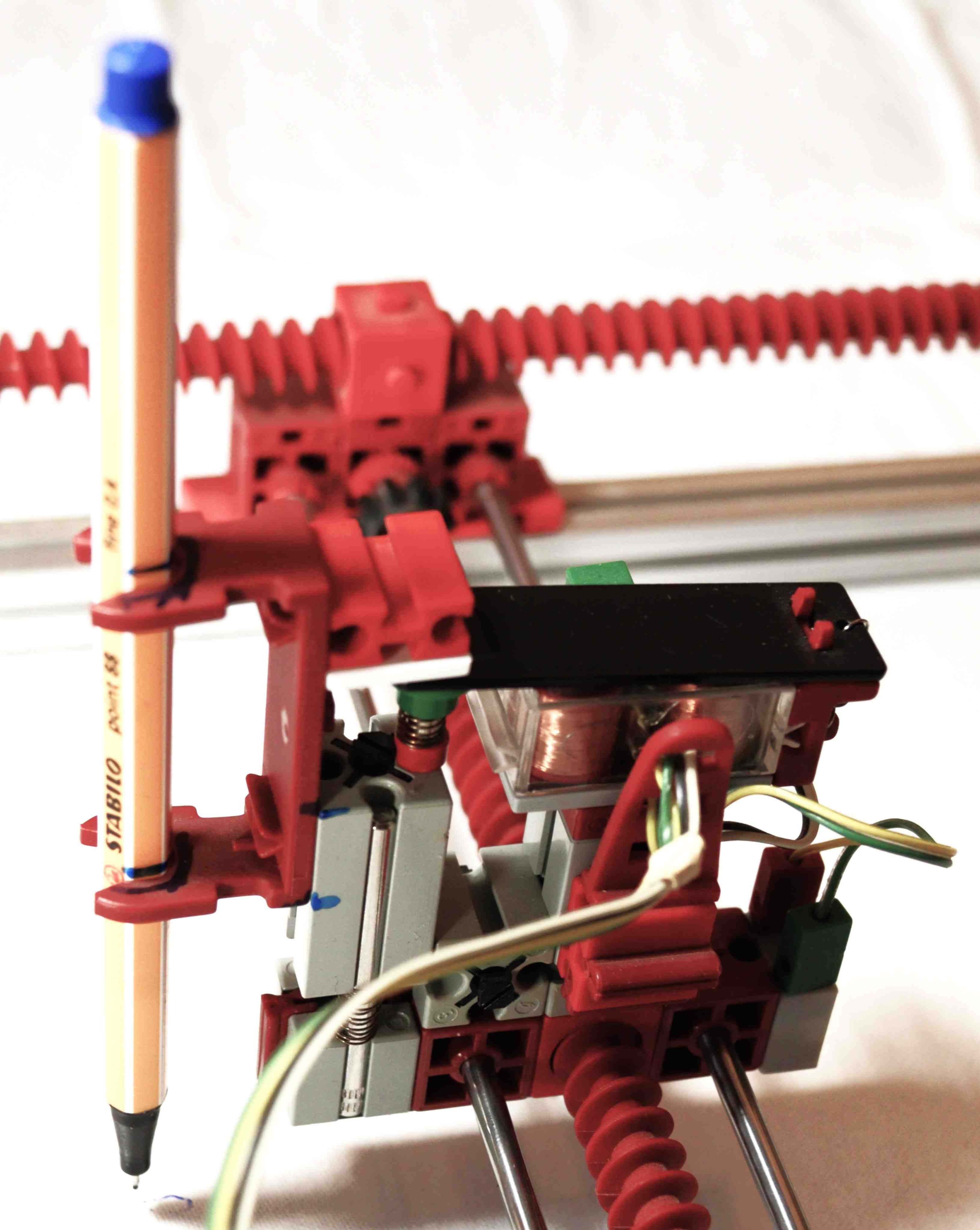

"Im Original" sieht das so aus:


Liebe Grüße, Matthias

[atzensepp]

die schwarze Schalt-Platte über dem Magneten ist dann wohl aus Eisen, nehm ich an. Wusste gar nicht, dass man mit dieser Konstruktion doch so große Kräfte erzeugen kann.
