Hallo...
Ich komme gerade nicht drauf...
Ich muss mal meine Fundus und die alte Festplatte durchsuchen.
Hier im Forum muss auch noch was sein.
Es gab auch mal die Variante, wo ein Winkelbaustein 60 jew. links und rechts war.
Bei einem aktuellem Nachbau bzw ich meine sogar Profi, der ft-Industrieanlagen anbietet, wurden die Nippel einfach abgeschnitten.
Der Aufbau, war aber sehr ähnlich.
Durch das seitliche Bild in der PDF kann man die Höhe sehen.
Darf ich fragen, um was es dir genau geht?
Möchtetst du genau diese Anlage nachbauen?
Im Grunde ist es nicht soo schwer.

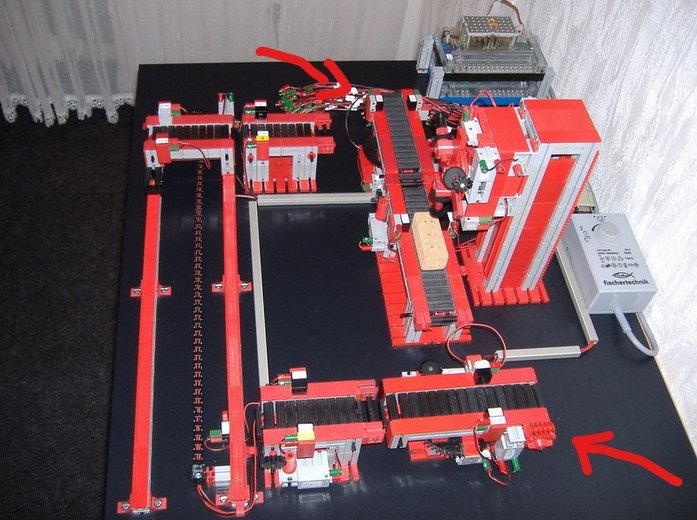

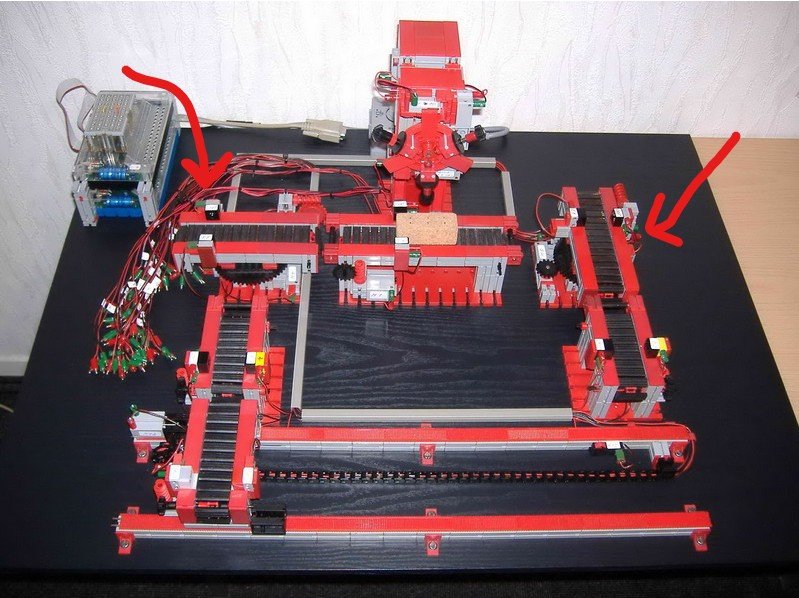

Was mir jedoch aufgefallen ist, dass die Bänder unterschiedliche Antriebe haben.
Dadurch haben die unterschiedliche Geschwindigkeiten. Kann sein, dass es so gewollt ist.
Jedoch muss man eventuell die Geschwindigkeiten im Programm anpassen.
Ich würde mich aber entscheiden ob ich nun Z20 oder Z15 nehmen.
Die Drehung... nun ja, man kann es auch über die Schnecke machen.
Bei manchen Modell ist es auch die Frage des Platzes den man hat - oder auch nicht.
Das Band, was man seitlich verfahren kann, würde ich mit einer Schnecke betreiben. Hubgetriebe würde ich nicht mehr nehmen.
Der Aufbau der längeren Bändern, ist ähnlich dem RoboPro Band und den heutigen Industrieanlagen.
Ich glaube vom Band ist keine Bauanleitung online. Zumindest hab ich noch keine gesehen. Ist aber auch nicht so schwer nachzubauen.
Und selbst wenn man es nicht 100% hinbekommt, ist es ja nicht so schlimm.
Was gleich bleiben muss, ist die Höhe der Bänder.
Denk bei den Lichtschranken an Fremdlich. Ist bei Modellschauen manchmal ärgerlich, wenn auf den LDR die Sonne scheint. Ich würde heute jedoch nur Fototransistoren statt LDR nehmen. Ist aber auch die Frage was man da hat oder will.
Etwas zum Aufbau:
Bei dem Modell ist ja 60mm die Höhe und die Achsen sind in einem Lochbaustein (!).
Da ist ein Z10 verbaut. Wenn du die Rastachsen nimmst muss da die Mitte mit Ringen gehalten werden. Es gibt da eine Art "Standart" von ft bzw von deren Modellen wie die das machen. Die Übergabe ist eine Achse in einem Lochbaustein 15, wo Hülsen der Kurbel drauf sind. Bei ft-Modellen kann man da etwas die Höhe einstellen. Aber das Hölzchen, was da rumgefahren wird, muss etwas länger sein. Sonst bleibt es hängen (siehe auch der zusätzliche Baustein 5 - was nicht sooo gut ist)).
Was auch ganz gut geht sind die Smarties Mini Kartons. Und leider müssen die ab und zu mal ausgetauscht werden - sehr zur Freude der Kinder
Bei den Bändern sind innen Verbinderstücke 15/30/45 verbaut (Breite Seite in den Baustein!). Es gibt da auch die Möglichkeit die V-Stein-Verbinder 107355 zu nehmen. Meist hat man selbst nicht so viele wie man für so ein Modell braucht. Der Unterschied ist jedoch die Höhe in der die Kette läuft. Das macht bei dem Modell nicht so viel aus - aber wenn man seitlich was rausschieben will, sollte man das vorher mal ausprobieren, ob da was hängen bleibt.
Interessanterweise sind die Ecken beim Drehtisch von Staudinger etwas angesägt. Bei dem Modell von den Fotos ist es das Hölzchen, was etwas abgerundete Ecken hat. Dann bleibt es an der Übergabe nicht hängen.
Mit freundlichen Grüßen
Holger
PS Man kann die längeren Bänder auch mit Bausteinen 7,5 unterstützen oder man nimmt Achsen zur Verstärkung. Achte dabei wo du die reinschiebst. Wenn du z.B. Lichtschranken anbauen möchtest, müssen die ja irgentwo reingeschoben werden.
