Infos zu alten Interfaces

[fishfriend]

Hallo...
Es wurde mal vor lägerer Zeit gefragt welche Interfaces es gibt.
Ich stelle gerade ein Grafik zusammen wo alle Interfaces dreuf sind, die mir eingefallen.
Es ist auch die Frage ob z.B. auch Arduino UNO mit Platine rein soll oder nicht.

Hat jemand von euch ein Bild von einem Multiface -150/-160 bzw -250/-260 ?
Ich finde gerade nichts dazu.
Mit freundlichen Grüßen
Holger

[fishfriend]

Hallo...
Hab das Bild vergessen:

fischertechnik Uebersicht Interfaces Controller4k.jpg (240.87 KiB) 1000 mal betrachtet

Mit freundlichen Grüßen
Holger

[bertbln]

Hey Holger,
tolle Übersicht, das macht Lust sich wieder mit dem 'alten Kram' zu befassen
VG
Arnulf

[axel57]

Hallo Holger,

was ist mit dem 36121 Flip-Flop Sensor von 1991?
Und die Frage ist, ob die E-Module auch dazugehören?
91083 E-Tec Modul 2003
152063 Electronicsmodul 2014
156499 Robotics MiniBots Modul 2016
183233 E-Tronic 2021
Habe ich alles unter: http://chobe.info/dokus/ft_hardware%20eigen.pdf zusammengestellt.

Gruß der Axel

[fishfriend]

Hallo...
Kleines Update der Grafik:

fischertechnik Uebersicht Interfaces Controller5.jpg (228.3 KiB) 907 mal betrachtet

Schon Lustig, ich hab garnicht nach schon Vorhandenen Übersichten geschaut. Danke Axel.
Ich hab mal "meine" Jahreszahlen dazugeschrieben. Teilweise ist es die Hardware, teilweise die Software.
Zumindest ist es eine Übersicht und nun auch mit mehr Kurz-Infos.

Zu den Multiface 150 usw hab ich immer noch keine Inos bzw mal ein Bild. Ich hab schon überlegt Knobloch anzuschreiben.
Das von Kosmos, Busch usw fehlen ja auch noch...
Mal schaun...
Mit freundlichen Grüßen
Holger

PS Ich hab echt überlegt mal alle Interfaces zu sammeln und bei Modellschauen und Conventions auszustellen.
Ich gebe zu, die Preise die so verlangt werden schrecken mich ab. Bei manchen kann man sich besser einen aktuellen TXT 4.0 kaufen, als z.B. 200 € für ein altes serielles Infterface auszugeben. Die Verkäufer haben wohl nicht auf dem Schirm das die heutigen Rechner nicht mal mehr die Schnittstellen von Früher haben, geschweige denn das die Software darauf läuft. Mal von dem Alter der Bauteile abgesehen...

[canu]

Hallo Holger,

ich habe ein Multiface 160 von Knobloch. Hier ein paar Bilder:

Multiface 160 von oben


Multiface 160 von unten


Multiface 160 - Anschlüsse


Viele Grüße
Can

[fishfriend]

Hallo...
Danke für die Fotos. Ich hab das Interface noch nie gesehen. Zumindest kann ich micht mehr daran erinnern.
So, ich hab dann mal eine Zeichnung davon gemacht.
Ich hab auch mal die aktuellen Umsetzer der SPS Platinen mit reingenommen.
Ich dachte bei Busch elektronic gibt es eine Relaisplatine. Es scheint aber nur ein einzelnes Relais zu sein.
Um ein größeres ft-Modell damit zu steuern, muss man schon eine Menge davon haben.
Auch die Robo Connect Box ist drinn.

Gibt es von der F5 Arduinoplatine, der Raspberry Pi,dem Calliope- und BBC Micro-bit-Adapter
Aufnahmen von Oben? OK, die F5 wird auch von fischertechnik angeboten. Kömmte man also aufnehmen.
Ist halt die Frage, ob die mit in die Grafik kommen sollen oder nicht.

fischertechnik Uebersicht Interfaces Controller10.jpg (468.26 KiB) 650 mal betrachtet

Mit freundlichen Grüßen
Holger

[calliope]

Für Calliope gibt es zahlreiche Leiterplatten. Die sind wahrscheinlich nicht weit verbreitet.
Beispiele:

• https://ftcommunity.de/ftpedia/2020/202 ... df#page=86

• https://www.hackster.io/MKlein/calliope ... nik-ff288d

• https://forum.calliope.cc/t/mit-angeste ... ?u=asp.net

[fishfriend]

Hallo...
Ich denke mit einer Übersicht über wirklich alle selbstgemachten Adapterplatinen sprengt den Rahmen.
Ist ja auch eine Frage der Verbreitung.
So, die RF-Datalink Platine für das Interface ist auch drinn.
Ich denke als Übersicht der Controller und Interfaces, welche es gibt und gab sollte es schon ganz gut sein.
Oder hab ich noch was vergessen?
Mit freundlichen Grüßen
Holger

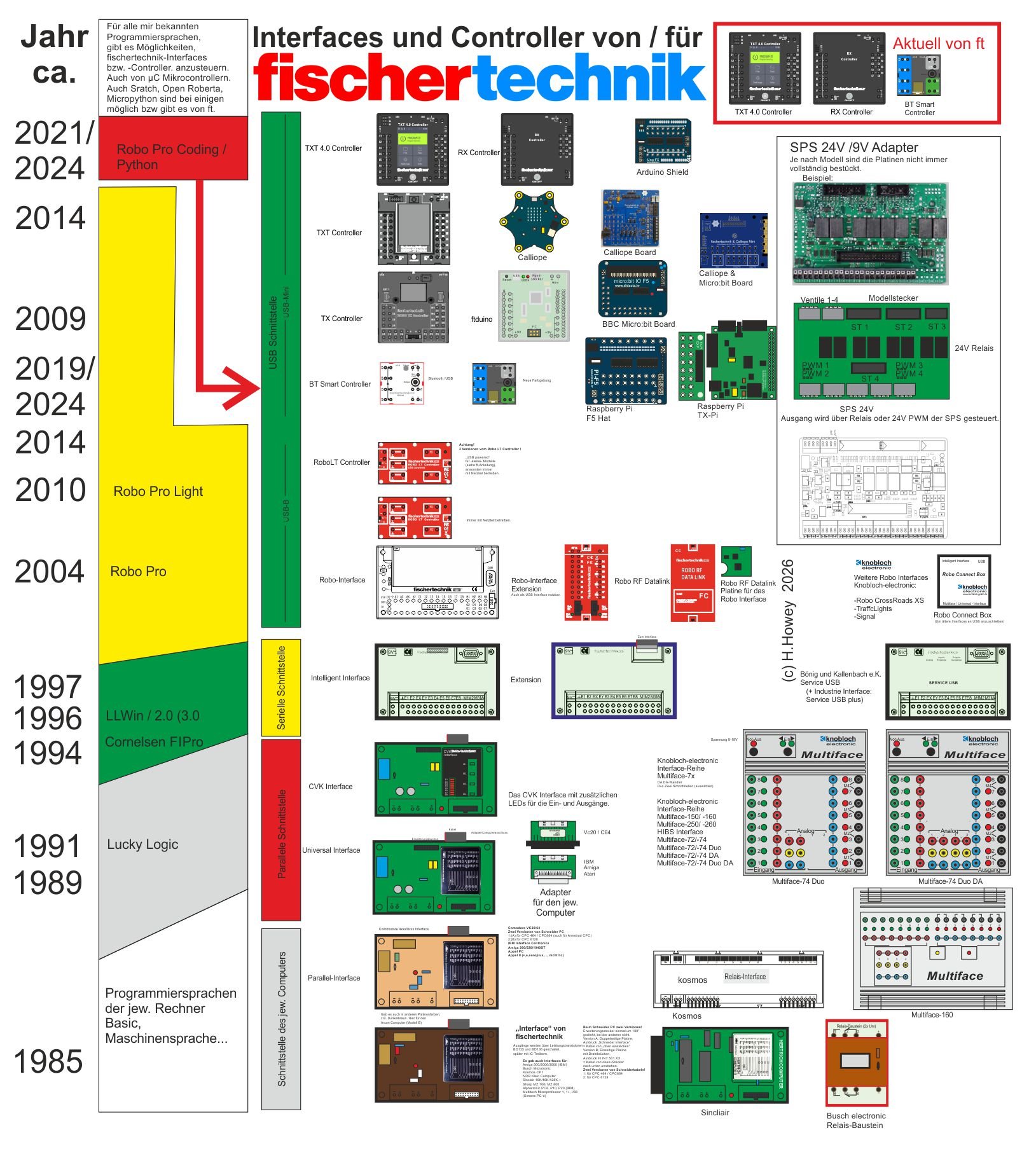

fischertechnik Uebersicht Interfaces Controller14.jpg (504.5 KiB) 414 mal betrachtet

[fishfriend]

Hallo...
Ich bin mir nicht sicher.

Hier mal ein Beispiel "einer" IO-Karte für den NDR-Kleinkomputer von 1984:https://www.ndr-nkc.de/compo/io/ioe.htm
und das Video dazu wo es mit fischertechnik-Modellen genutzt wird.
https://www.ndr-nkc.de/download/video/09-1.mp4
Alle Videos unter: https://www.ndr-nkc.de/compo/doku/videos.htm
("Geiles" Video. Wenn man bedenkt, das man das heute noch zum laufen kriegen kann oder mit einem Arduino Uno...)

Dann die COMPULAB/COMPULAB USB + POWERBOX
https://www.ak-modul-bus.de/stat/progra ... mpula.html
https://www.ak-modul-bus.de/cgi-bin/ibo ... 58022,CLPB
und den Nachfolger SIOSLAB :https://www.ak-modul-bus.de/cgi-bin/ibo ... 22,SIOSLAB
Ich gebe zu, ich kann mich nicht erinnern, so ein Interface mit fischertechnik gesehen zu haben.
Andere scheinbar schon... Schule?

Dann SPS z.B.:
https://kreativekiste.de/sps-industrie- ... hertechnik
oder von ft: https://docs.fischertechnikclub.nl/plan/39956.pdf
oder Staudinger (in der Mitte):https://docs.fischertechnikclub.nl/plan/39891.pdf
bzw mal alle:https://docs.fischertechnikclub.nl/plan/plan.html
Speziell 30914 mit den ganzen EInschüben...

OK, es gab ja auch noch andere Hersteller z.B. auch in den USA (hab gerade nicht den Namen parat) Ich hab da noch Ausdrucke von denen.

Was soll noch aufgenommen werden?
Gab es von den Kleincomputern "sooo viele" die fischertechnik-Modelle ansteuerten?
Mit freundlichen Grüßen
Holger
