Lineal für fischertechnik

[fishfriend]

Hallo...
Also...
Ich hab die neue Radachse 172541 nicht. Kannst mal eben jemand messen wie lang die ist?

An die kleinen Zahnräder hab ich auch schon gedacht. Ich hab da noch keine Idee dazu.

Schneckengetriebe und "großes Zahnrad" (Drehscheibe) und dessen müssen noch in Correl Draw eingebunden werden.

Ich hab aber auch noch ein anderes Problem. Correl Draw exportiert in JPG und PDF nicht 100% genau.
Möglich das es auch an was anderem liegt. Ich hab jetzt zwei Dateien gemacht die es (bei mir) ausgleichen.
Die JPG war 3mm zu groß, die PDF 1cm zu klein. Die JPG muss man dann in Windows ohne anpassen ausdrucken.
Evtl kann sich mal jemand von euch melden, der das bei sich ausprobiert bevor es online geht.

Ich hab mir eine Schreibtischauflage geholt und denke es dass es schon recht groß ist.
Mit den DIN A 4 darunterlegen geht recht gut.
Insgesammt währen zwei DIN A3 Blätter (oder Rückseite) und dann einlamminieren, meine ich, die beste Lösung.
Das ist dann doch immer mehr eine ft Bauteilübersicht,ft- Poster oder eine neue ft Handhabung.

Mit freundlichen Grüßen
fishfriend
Holger Howey

[steffalk]

Tach auch!

OT: Kann mal einer bitte kurz sagen, wofür genau die Radachse 172541 ist? Danke!

Gruß,
Stefan

[e.d.]

Hallo;

erstmal die Maße der Radachse 172541: Gesamtlänge 29 mm, Länge Kopf 2,8 mm, Durchmesser Kopf 4,8 mm, Durchmesser Achse 3,8 mm.

Im Kasten EASY STARTER L ist nur eine enthalten. Hier verbindet die Radachse den drehbaren Kranaufsatz mit der Grundplatte 120x90.

Im UNIVERSAL 4 sind zwei drin. Sie erfüllen den selben Zweck wie die Clipsachse 32870 für die Felgen ab 30 mm Durchmesser.
Für die kleinen Felgen 20,5 passt diese aber nicht.
Bei den lenkbaren Modellen verbindet die Radachse die Räder mit dem Lenkwürfel 31843, bei anderen mit dem Baustein 15 mit Bohrung 32064.

Die Radachse passt in Verbindung mit der Felge 20,5 auch in die Längsnuten des Bausteins 15, die Nuten der Winkelsteine 15-60°, die seitlichen Nuten des Bausteins 7,5 und sogar in die seitlichen Bohrungen der Grundplatten 45x45 und 90x45.
Sie passt auch zu Rad 23 und Speichenfelge 23.

[Karl]

Hallo,
betreffend 172541, beim Krämer Stefan ist die Länge mit 37mm angegeben.
Einfach mal die Nummer in die Suchfunktion seines Krämerladens eingeben.
Wat nu.., 29 mm oder 37 mm ?
Wellen- oder Achsdurchmesser, 3,8 mm, sind schon sehr klapprig.
https://www.fischerfriendsman.de/index.php?p=flexsuche

[e.d.]

Hallo

29 mm Gesamtlänge stimmt.
Der Achsduchmesser muss unter 4 mm sein sonst klemmen die Räder.
Messe mal Radachse rot 36586, deren Durchmesser ist auch unter 4 mm.

[e.d.]

Hallo nochmal,

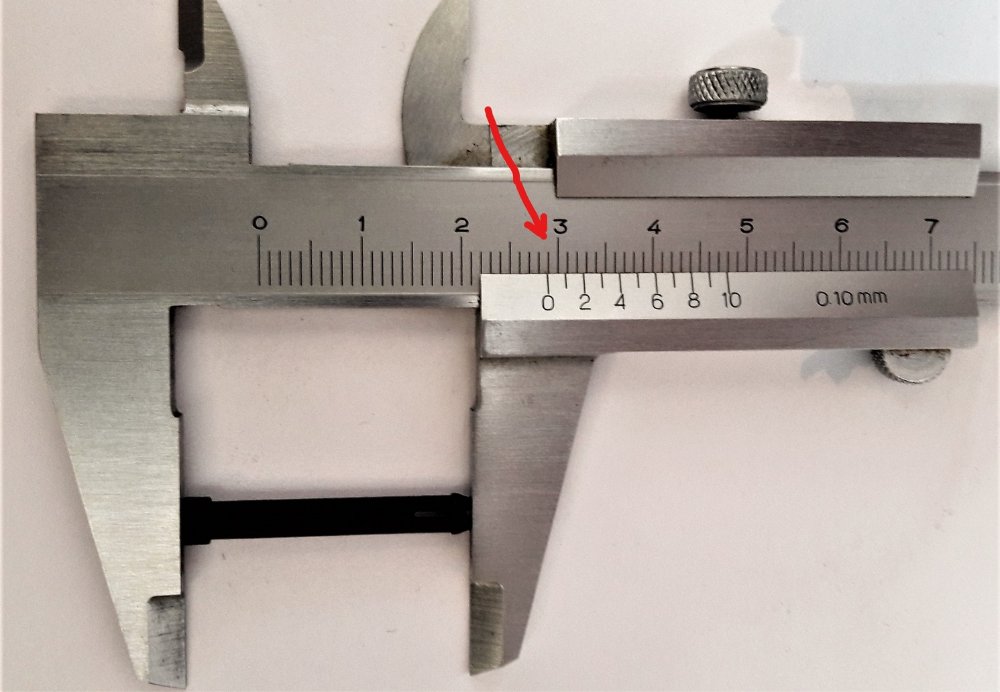

hier noch ein Bild

[Dirk Fox]

Großartig, die Idee des Lineals...
auch wenn es sich inzwischen zu einem "Gesamtmaß" für das fischertechnik-Universum im Poster-Format entwickelt.

Aber vielleicht lassen sich ja ein paar Dinge "abtrennen": Das Lineal für das Messen beim Bauen, und die "Sortiervorlage" für die Unterscheidung von Winkelsteinen, Achslängen, ... beim Aufräumen. Und eine Merkhilfe (Zahnräder, Bauhöhen etc.) für die "Planungsphase".
Ach ja, Thema Zahnräder: Genial wäre noch eine Aufstellung der Zähne *aller* Zahnräder, auch der im kleinen Maß. Das vereinfacht den Getriebeentwurf. Und dann wären da noch H.A.R.R.Y.s Motor-Kennlinien... aber das geht dann wohl doch zu weit.

So oder so: ein sehr hilfreiches Werkzeug, dass Du da entwirfst, Holger!

Beste Grüße,
Dirk

[fishfriend]

Hallo...
Es gab keine Rückmeldung, also hier mal eine
in der Qualität nur etwas schlechtere JPG, wegen der max 500k Größe von JPGs im Forum.
Könnte die mal jemand bei sich ausdrucken, um zu schaun ob der Maßstab richtig ist?
.

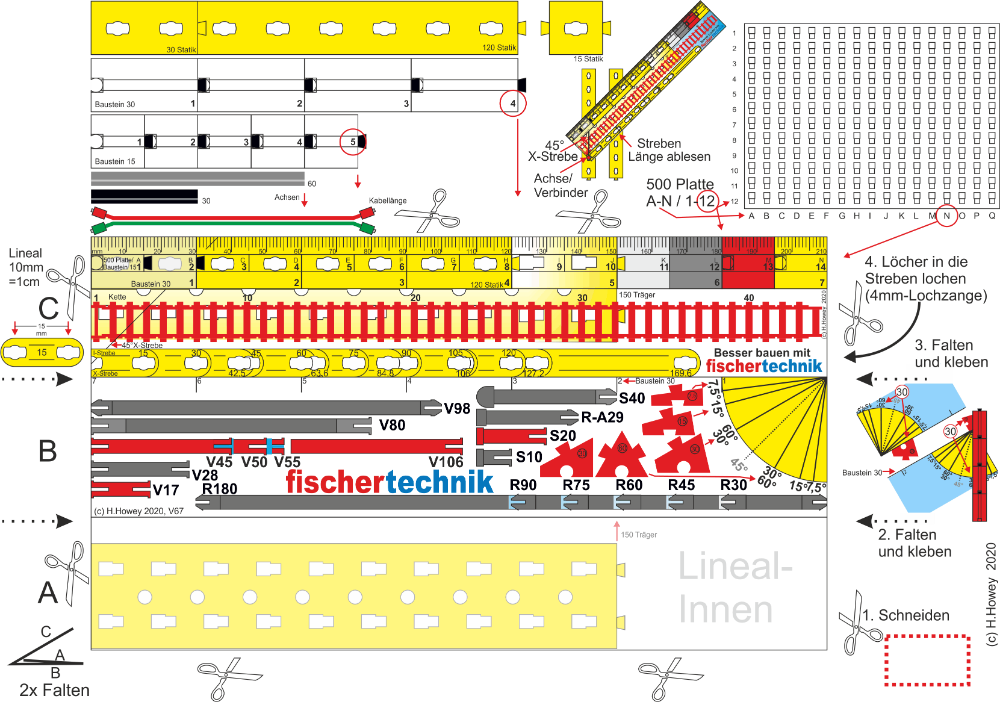

fischertechnik Lineal 66 Final JPG Verkleinerung 3mm .jpg (200.86 KiB) 5922 mal betrachtet

.
Und hier mal PNG:
.

fischertechnik Lineal 67 Final JPG Verkleinerung 3mm .png (300.63 KiB) 5922 mal betrachtet

.
Beim Ausdrucken auf - nicht Anpassen - (Windows) klicken!
Mit freundlichen Grüßen
fishfriend
Holger Howey

PS Gibt es einen Testbereich für das Forum? Die Forensoftware hat die JPG in der Größe halbiert. Ich würde das gerne mal ausprobieren.

[Pudy]

Hallo fishfriend,

also bei mir klappt der Ausdruck nicht, da stimmt kein Maßstab, ich denke das Forum hinterlegt eine andere Bildgröße.
Das jpg auf A4 eingefügt und auf die volle Blattgröße gezogen und dann mit 96 Prozent ausgedruckt dann passt alles.

Viele Grüße
pudy

[steffalk]

Tach auch!

Vorschlag: Schicke die Grafikdatei (oder eine PDF) an website-team@ftcommunity.de und lass das in den Download-Bereich aufnehmen. Dann ist das nicht nur hier im Forum auffindbar und Skalierungsprobleme sollten damit auch erledigt sein.

Gruß,
Stefan

[fishfriend]

Hallo...
Das Lineal ist bei fischertechnik im Fanclub online gegangen (PDF im Download).
Mehr dazu in der Fanclubnews (online).

Tipp: Beim Drucken (Firefox) über das Menue (!) und dann Drucken gehen und 100% einstellen.

Wenn gewünscht können wir auch eine ftcommunity-Version machen.

Mit freundlichen Grüßen
fishfriend
Holger Howey

[EstherM]

Hallo zusammen,
jetzt findet Ihr das Lineal auch hier: https://ftcommunity.de/knowhow/bauteild ... ommunity2/

Allerherzlichsten Dank an Holger / fishfriend!

Gruß
Esther
