Eine bestehende (heruntergeladene) 3D-Druckerdatei bearbeiten?

[cheorl]

Moin Leute,

Einige gute leistungsstarke Elektromotoren, die ich kürzlich erworben habe und für ft benutzen möchte, haben leider eine 3-mm-Welle. Um eine passende Flachnabenzange herzustellen, dachte ich an 3D-Druck. Ich habe FreeCAD installiert und einige Dateien heruntergeladen.

Nun kann ich die Datei (07_Large_gear_or_metal_axle_adapter_v4.stl) die ich verwenden möchte zwar in FreeCAD anzeigen und drucken, aber nicht bearbeiten.

Ist die Datei möglicherweise gesperrt und kann deshalb nicht bearbeitet werden oder ... ?

[juh]

Moin Leute,

Einige gute leistungsstarke Elektromotoren, die ich kürzlich erworben habe und für ft benutzen möchte, haben leider eine 3-mm-Welle. Um eine passende Flachnabenzange herzustellen, dachte ich an 3D-Druck. Ich habe FreeCAD installiert und einige Dateien heruntergeladen.

Nun kann ich die Datei (07_Large_gear_or_metal_axle_adapter_v4.stl) die ich verwenden möchte zwar in FreeCAD anzeigen und drucken, aber nicht bearbeiten.

Ist die Datei möglicherweise gesperrt und kann deshalb nicht bearbeitet werden oder ... ?

Moin Cheorl,

stl ist die Druckdatei für den Slicer. Die beschreibt nur den Körper an sich, aber nicht mehr die Konstruktion, die du zum bearbeiten brauchst. Das ist ein bisschen wie eine Word-Datei und PDF-Datei. Die stl kannst du zwar auch in FreeCAD importieren, aber nur schwer bearbeiten. Was du brauchst ist die Rohdatei, die lade ich nicht immer mit hoch. Wenn du mir sagst, aus welchem Modell die Datei stammt (der Dateiname sieht nach einem Design von mir aus), kann ich sie raus suchen.

Das bringt aber nur was, wenn du FreeCAD/PartDesign einigermaßen beherrschst. Sonst wäre der einfachere Weg, das STL in irgendeinen 3D-Editor zu laden und einfach die Bohrung aufzuweiten, da gibt es diverse online, die du nicht mal installieren musst.

vg
Jan

[atzensepp]

Hallo Cheorl,

Was vielleicht auch gehen könnte, ist ein (ggf. geschlitztes) Plastik-Rundrohr 4,0 mm, innen 3,0 mm, das man auf die 3mm-Achse steckt, um es mit der ft-Klemmverschraubung zu klemmen

Grüße
Florian

[Harald]

Was genau meinst du mit "bearbeiten"?

STL enthält die Außenwände des Konstrukts, in lauter Oberflächendreiecke aufgelöst. Ob eine Rundung als Kreis oder als Vieleck entstanden ist, ist da nicht mehr zu sehen. Dementsprechend wirst du auch keinen Radius sehen, den du überschreiben könntest.

In OpenSCAD kannst du eine STL-Datei laden und bekommst dann das Objekt als ebensolches, so wie einen Quader oder einen Zylinder, nur ohne Maße und Bezugspunkte. Aber du kannst andere "hauseigene" Objekte dranbauen und subtrahieren etc. Das sollte in FreeCAD auch möglich sein. Soweit, sogut. Aber um in deinem konkreten Fall ein Loch aufzubohren, musst du irgendwie die Mitte finden. Das kann interessant werden, wenn es keine Referenzpunkte gibt.

Gruß,
Harald

[PHabermehl]

https://ebay.io/m/wxa7c5

Würde ich mal versuchen. in kochendem Wasser erwärmen und dann auf die Welle schieben.

[cheorl]

Moin alle,

Im Bereich 3D-Druck bin ich ein absoluter Anfänger (zeigt sich auch darin , dass ich dachte, ich könnte eine *.stl-Datei in FreeCAD andern).

Das Füllen des Spalts mit Kunststoffschlauch oder Metall (z. B. einem Streifen aus einer Bierdose), ich habe es auch schon mit kleinen Spannstiften versucht, funktioniert nicht zufriedenstellend (es rutscht leicht und/oder führt zu Exzentrizität).

Ich möchte Teile wie die unten abgebildeten 3D-drucken, jedoch für Wellen mit einem Durchmesser von 3 mm statt der bei ft übliche 4 mm. Das Wellenloch muss also kleiner sein (nicht größer)!




Noch eine kurze Frage: Welches Filament eignet sich hinsichtlich der Festigkeit am besten zum Drucken von Teilen für ft ?

[atzensepp]

Hallo,

Hier mein Workflow zur Änderung von STL-Dateien:
Öffne STL in FreeCAD
Öffne Part WB
Markiere Form: Form aus Dreiecksnetz erstellen
Wähle Festkörper erstellen
Öffne Part Design WB
Erstelle Körper
Mache einen Sketch (XY)
z.B. Erstelle einen Doppelkreis (Durchmesser 4 und 3mm) mit Sktecher
(besser Doppelkreis-Segmente, die die Spalte in der Klemmverschraubung berücksichtigen; ggf. nur ein Segment und mit Mirror-Tool dieses vervielfachen)
Extrudiere Sketch
Markiere Form
Gehe in die Mesh-Workbench
Erstelle Form aus Netz
Wähle Form aus und speichere/exportiere mit rechtem Mausklick die STL -Datei

Das funktioniert eigentlich ganz gut. Ich habe so schon viele STLs geändert.
Besser wäre natürlich die FreeCAD-Datei von Jan zu bekommen

Grüße
Florian

PS: Die STL für die Klemmverschraubung vom Designer gehen übrigens nicht, da die kein Gewinde haben

[cheorl]

Hallo Florian,

Hier mein Workflow zur Änderung von STL-Dateien:

Danke, werde ich versuchen.

[juh]

Hallo Florian,

Hier mein Workflow zur Änderung von STL-Dateien:

Danke, werde ich versuchen.

Hallo,
sorry, ich hatte zu schnell gelesen und dachte 5 statt 3 mm. Würde aber genauso in einem 3D-Editor gehen, nur halt erst das loch "verfüllen" und dann neu mit 3mm "bohren". Ansonsten hat Florian es ja schon für FreeCAD genau erklärt, das hat halt eine steilere Lernkurve. Und wie gesagt, die FreeCAD Rohdatei hätte ich hier auch irgendwo.
vg
JAn

[Karl]

Hallo,
Antwort eigentlich hier nicht angebracht. Jedoch Bezug auf eine Möglichkeit eines Wellenadapters von 3 mm auf 4 mm Durchmesser.
Zwar kein 3-D-Druck aber auch aus Anti-Metall-Material.
Ich weiß zwar nicht wieviele [kW] Leistung übertragen werden muß, sollte aber für Modellzwecke reichen.
Versuch macht eher kluch.
Habe ein Stück Silikon-Schlauch 2mm Innen-, 4mm Aussendurchmesser auf ein Rundmaterial,
hier ein sog. Schraubenzieher, mit (halbwegs) genau 3 mm Durchmesser aufgezogen und dann
in eine Fischertechnik-Spannzange gequetscht.
Für einen Vergleich das gleiche Zahnrad-Spannzangen-Konstrukt auch auf eine 4 mm Fischertechnik-Welle.
Spannzangen sehr fest angezogen.
Gefühlsmässig braucht es mehr Drehmoment das Zahnrad auf der Welle mit dem "Silikon-Adapter" zu verdrehen als
auf der Original-Fischertechnik-Welle. Hier verdreht sich dann die Spannzange auf dem Silikonschlauch.
Meine, der Silikonschlauch ist die "Hausmarke" vom Fischerfriendsman oder wie er sich auch nennen mag.

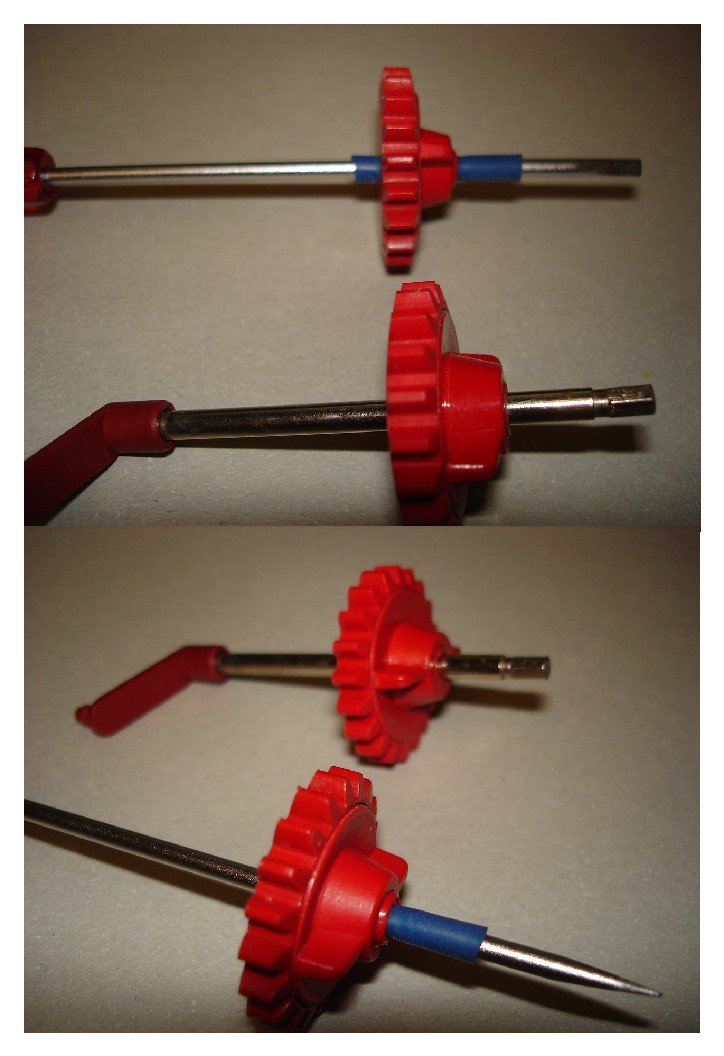

Hier mein bildlicher Beweis meines Versuches:
Vielleicht etwas fummelig aber sonst problemlos.
Ausserdem hat der "Silikon-Adapter" den Vorteil einer, wenn auch kleinen, "Anlaufdämpfung".
