Spiral hoop gears / Spiralring-Getriebe

[juh]

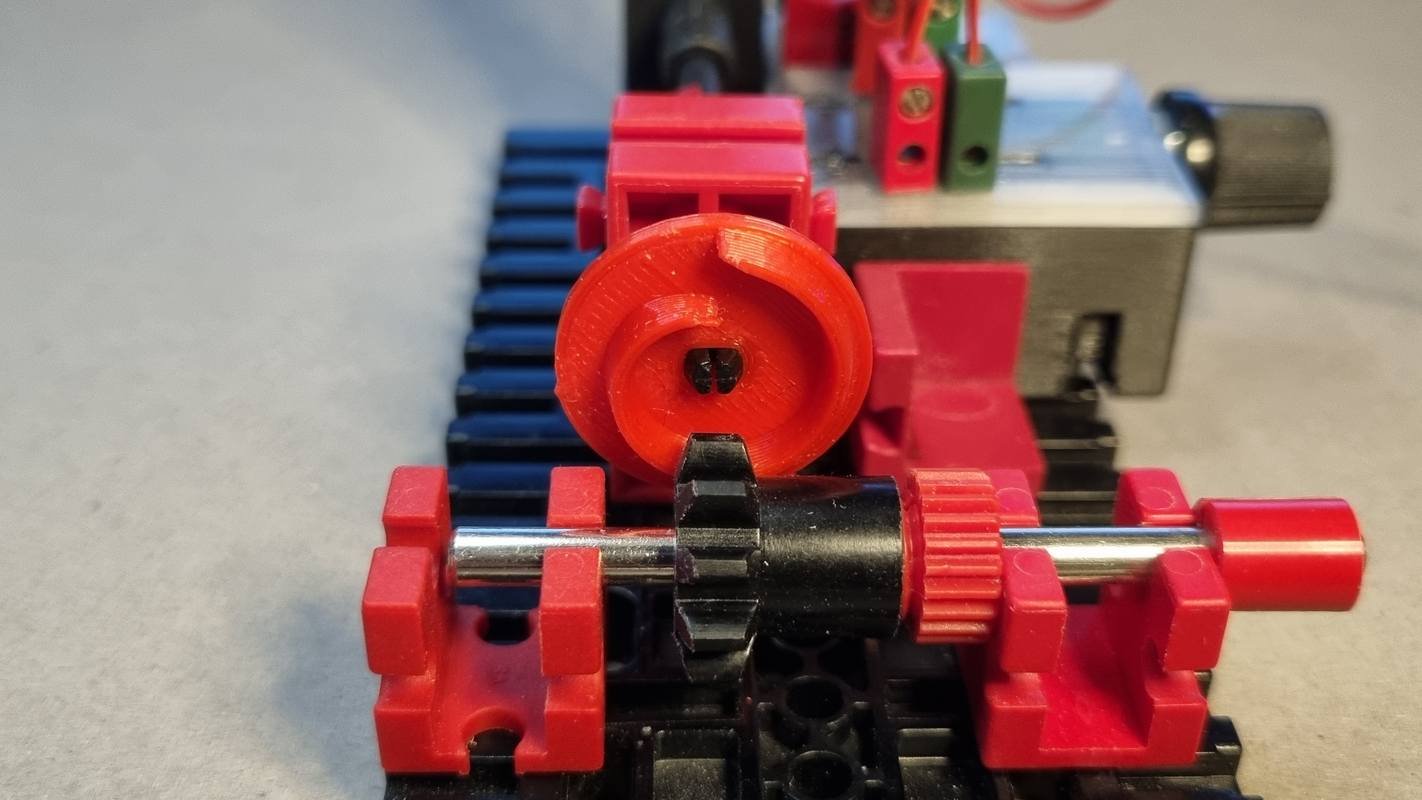

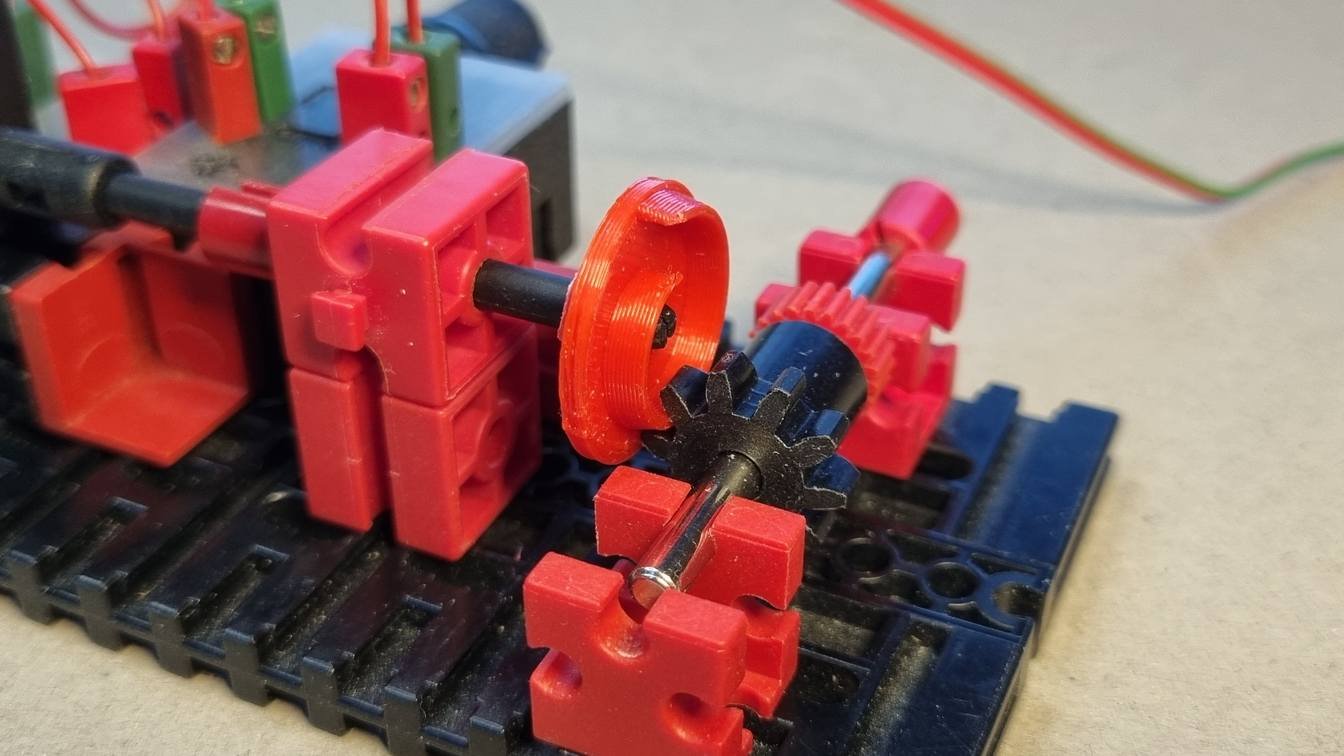

Hallo zusammen,

noch mal was zum Thema windschiefe Kraftübetragung:




Idee kommt von hier: https://www.thingiverse.com/thing:2791504

War nur ein Experiment, man könnte das noch weiter perfektionieren. Die Ausrichtung ist aktuell sehr heikel und das Profil sicher noch nicht ganz ideal, manchmal sieht man, dass es beim "Einfädeln" der nächsten Schleife nicht 100% kontinuierlich läuft.

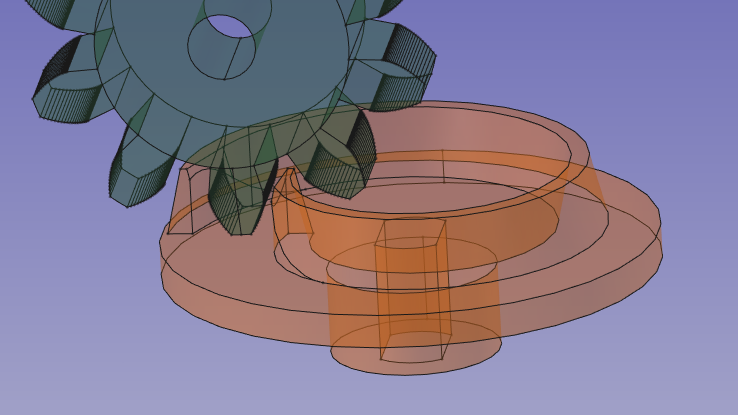

Hier mit FreeCAD-Datei online: https://www.thingiverse.com/thing:7346792

vg
Jan

[Harald]

Ei ei ei, wie fein! Und sowas von einfach im Aufbau!

Aber...menno! Das ist sooowas von fies!

Da hab ich alle Kraft in den Vorsatz gebündelt, doch erst mal wenigstens eins meiner Projekte fertig zu kriegen, und dann kommst du mit sowas an! Jetzt blubbern in meiner Projektsuppe wieder mindestens zwei Flugzeugfahrwerke nach oben. Eine Achse quer zum Flieger, mit gegenläufigen Schneckendingsens für linkes/rechts Fahrwerksbein, die dann gemächlich-majestätisch nach innen einfahren? Oder vielleicht doch mit zwei Achsen längs parallel im Rumpf, so dass die Beine nach hinten oben einschwenken?

Gruß,
Harald
