PWM-Weiche aus Transistoren
Verfasst: 31 Aug 2025, 14:40
Hallo,
Aufgrund von Ludgers Wunsch, seinen Thread zu seinem Liebherr R938-Bagger rein zu halten, den ich natürlich absolut nachvollziehen kann und respektiere, spinne ich das Thema PWM-Weiche in diesem neuen Thread weiter:

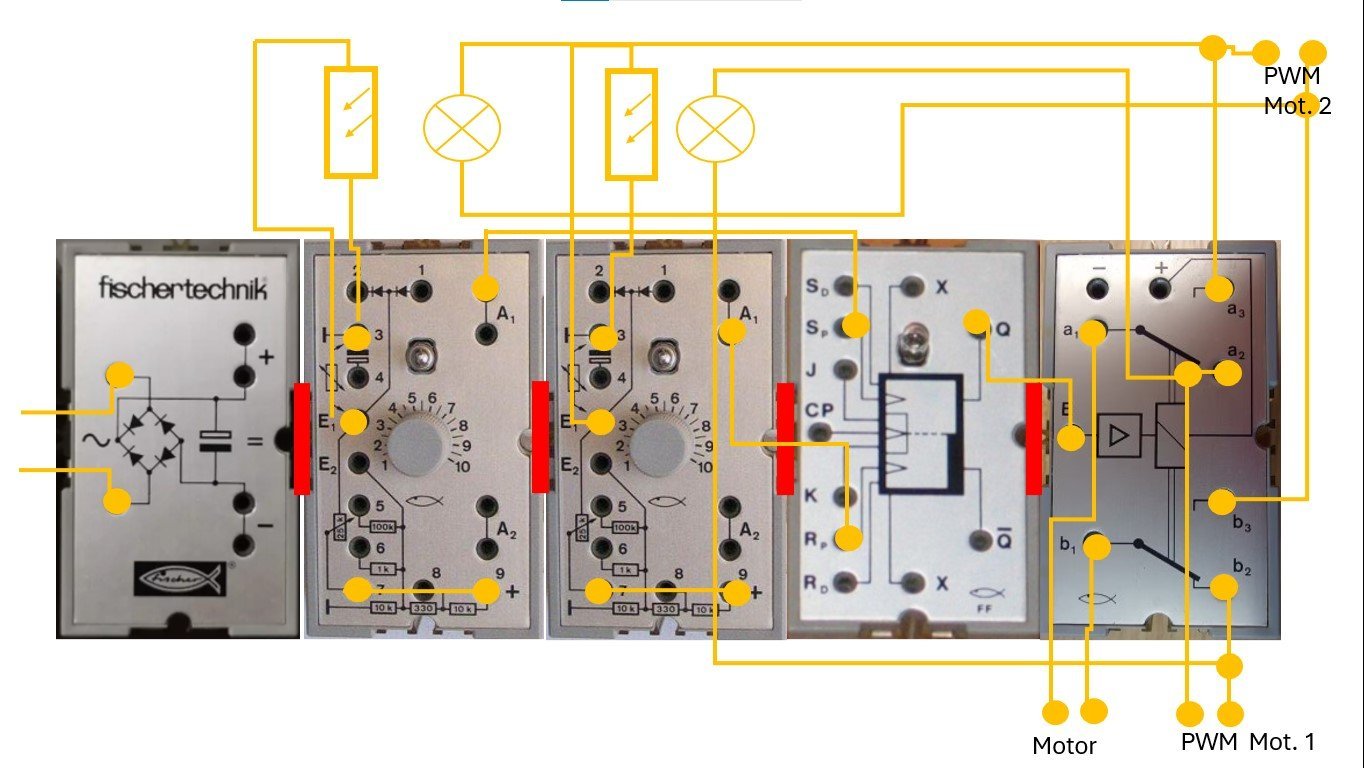

Es geht es um eine Möglichkeit, einen Motor mit zwei verschiedenen ft-Controllern aus anzusteuern, eine Problemstellung, die Ludger für sein Liebherr-Bagger-Modell mit zwei Motoren und einem Differential gelöst hat. Da die elektronsiche/elektromechanische Lösung mit Fischertechnik-Teilen
viewtopic.php?f=4&p=69760#p69750
zu sperrig für ein Modell ist, habe ich Lars' Idee, eine Selbsthalteschaltung mit Transistoren und 2-fach-Umschaltrelais zu bauen aufgegriffen und ausprobiert.
Das könnte man platzsparend auf einer Lochrasterplatine zusammenstricken.
Als LDRs verwende ich die Fischertechnik-LDRs (Widerstand 47k ohne Beleuchtung) und das Relais ist ein finder 5V-Relais (40.51.7.005.0000).
Aufgrund von Ludgers Wunsch, seinen Thread zu seinem Liebherr R938-Bagger rein zu halten, den ich natürlich absolut nachvollziehen kann und respektiere, spinne ich das Thema PWM-Weiche in diesem neuen Thread weiter:
Es geht es um eine Möglichkeit, einen Motor mit zwei verschiedenen ft-Controllern aus anzusteuern, eine Problemstellung, die Ludger für sein Liebherr-Bagger-Modell mit zwei Motoren und einem Differential gelöst hat. Da die elektronsiche/elektromechanische Lösung mit Fischertechnik-Teilen
viewtopic.php?f=4&p=69760#p69750
zu sperrig für ein Modell ist, habe ich Lars' Idee, eine Selbsthalteschaltung mit Transistoren und 2-fach-Umschaltrelais zu bauen aufgegriffen und ausprobiert.

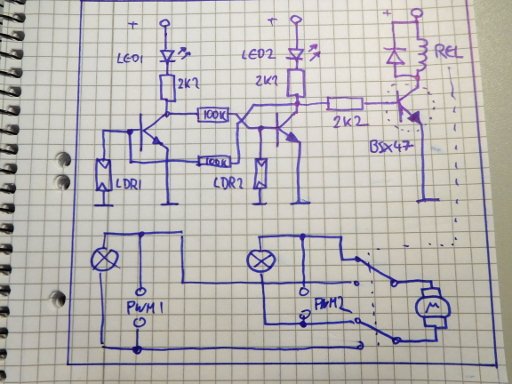

- PWM-Weiche2.JPG (65.52 KiB) 251 mal betrachtet
Als LDRs verwende ich die Fischertechnik-LDRs (Widerstand 47k ohne Beleuchtung) und das Relais ist ein finder 5V-Relais (40.51.7.005.0000).
