Mahlzeit...
Ich habe mir ein "plan&simulation" Modell von 1988 gekauft.
Da fehlt leider ein Initiator.
Ich weiß dass die Dinger selten sind, aber vlt. hat jemand einen über, den er mir verkaufen würde

Hucky

Hucky hat geschrieben: ↑

04 Mai 2023, 17:03

Mahlzeit...
Ich habe mir ein "plan&simulation" Modell von 1988 gekauft.
Da fehlt leider ein Initiator.
Ich weiß dass die Dinger selten sind, aber vlt. hat jemand einen über, den er mir verkaufen würde

Hucky

Hallo Hucky,

meinst Du das hier:
https://www.fischertechnik-teile.de/p/i ... grau-weiss
Der ist recht teuer, kommt aber mit einem formschönen ft-Gehäuse.

Ich könnte mir vorstellen, dass Du stattdessen auch einen digitalen Hall-Sensor einsetzen kannst. z.B. den SS 543 AT. Der hat einen großen Versorgungsspannungs-Bereich.Es gibt da auch andere Typen: Unipolar oder Bipolar, je nachdem, ob die nur für bei einem magnetischen Pol oder bei beiden umschalten.

Ansonsten ein NAMUR induktiver Sensor (z.B Induktiver Näherungsschalter M12x1, Metall, Namur, bündig, 2m Kabel ab 10,- EUR)

Grüße
Florian

Hi,
ja cool
Ich hatte nur das hier gefunden:
https://www.fischertechnik-teile.de/p/i ... -grau-gelb
out of stock

Keine Ahnung warum google und auch die Suchfunktion auf der Seite den anderen nicht gezeigt hat.

Nach normalen Industriesensoren hatte ich schon geschaut und mir auch Befestigungsmöglichkeiten überlegt.
Hab mir für ein Projekt paar kapazitive besorgt.

Den Sensor, der mir jetzt fehlt, wollte ich der Optik wegen gleich haben.
Ob nun mit weißer, oder oranger Fläche ist egal.

Hallsensor kommt für mich eher weniger in Frage .

Hucky hat geschrieben: ↑

04 Mai 2023, 17:03

Mahlzeit...
Ich habe mir ein "plan&simulation" Modell von 1988 gekauft.
Da fehlt leider ein Initiator.
Ich weiß dass die Dinger selten sind, aber vlt. hat jemand einen über, den er mir verkaufen würde

Hucky

Hallo, Deine Anfrage kommt leider zu spät. Vor vier Wochen hat pappa bär bei ebay einen für sehr
wenig Geld verkauft.
ft68freak

Hallo...
Ich hab leider keinen von ft anzubieten. Es gab mal ein Datenblatt darüber, find ich aber gerade nciht.
Im Grunde kannst du auch "normale" Industrie Initiatoren nehmen. Es gibt da auch sehr kleine Bauformen.
Karl hatte mal welche in größerer Bauform.
Mit freundlichen Grüßen
fishfriend
Holger Howey

hi,
das Datenblatt hab ich hier im Forum schon gefunden
Normale Inis kommen für mich erstmal nicht in Frage

Hucky

Hallo Hucky,

habe dir eine PN geschickt.

Gruß Werner

atariGFA hat geschrieben: ↑

05 Mai 2023, 16:44

Hallo Hucky,

habe dir eine PN geschickt.

Gruß Werner

hi,
es ist leider nichts angekommen ?!

Hucky

Hallo...
Mal eine Blöde Frage.
Der fischertechnik Initiator muss mit einem "Vorwiderstand" betrieben werden.
Nur welchen?
Ich denke mal, dass der bei den grauen Trafos 9-12V keinen braucht.
Mit freundlichen Grüßen
Holger

Hallo...
Kann das sein,dass es dieser Sensor ist?:
https://www.baumer.com/medias/__secure_ ... 9509119006
Ich vermute mal das es den leider nicht mehr Einzeln zu kaufen gibt. So auf die Schnelle hab ich nur welche gefunden, wo der schein bar verbaut ist.
Ich kann mich da auch irren.
Mit freundlichen Grüßeen
Holger

fishfriend hat geschrieben: ↑

08 Mai 2023, 08:17

Hallo...
Mal eine Blöde Frage.
Der fischertechnik Initiator muss mit einem "Vorwiderstand" betrieben werden.
Nur welchen?
Ich denke mal, dass der bei den grauen Trafos 9-12V keinen braucht.
Mit freundlichen Grüßen
Holger

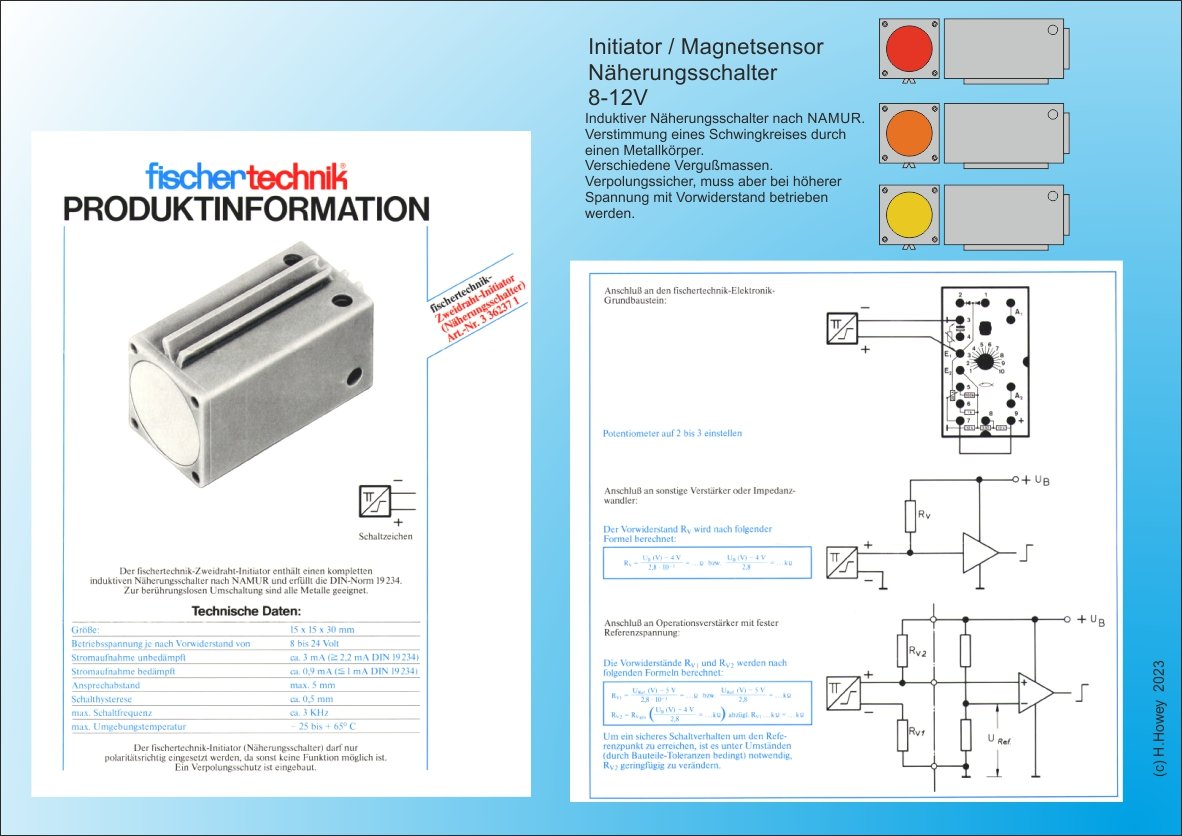

ft Bauteile 62 fischertechnik Initiator.jpg

Hi,
Beim Datenblatt sind ja Schaltungsbeispiele und eine Formel zur Berechnung des Vorwiderstandes dabei.
Vorwiderstand ist vlt. etwas doof formuliert.
Aus der Industrie kenne ich Zweidraht Initiatoren so, dass anstelle des Widerstand eine Relaisspule angeschlossen wird. Also eine Last.
Mit dem Relais wird dann halt ein Kontakt geschaltet.
Hier funktioniert es anders.
Wenn ich es richtig verstanden habe wirkt das Innenleben ja wie ein Widerstand. Im Prinzip hat man einen Spannungsteiler wo der Wert in der Mitte zwischen betätigten und nicht betätigten Ini schwankt, da sich der Innenwiderstand von dem Ding ändert.
Das wird mit einer Elektronik z.B in Form des FT Elektronikbauateins (da ist der Widerstand in Form von dem Poti, welches auf ca. 2 gestellt wird drin) ausgewertet.
Wenn du das Ding ohne Vorwiderstand, bzw. Last betreibst hast du keine Möglichkeit die Signaländerung abzugreifen.
Ist die angelegte Spannung zu hoch wird der Ini dazu wahrscheinlich auch noch kaputt gehen.

Hallo...
Oder man schaut mal auf eine Anlage von damals.
Es kann ja sein, dass es die ein oder andere noch gibt, wo halt diese Vorwiderstände sein müssen.
Oder ein Fan aus dem Forum hat eine bei sich stehen und kann mal darauf schauen.
Mit freundlichen Grüßen
Holger

Oder man schaut mal nach NAMUR-Sensor. Eine prominente Fundstelle erklärt die Eckpunkte kurz und knapp:
https://de.wikipedia.org/wiki/NAMUR-Sensor

Grüße
H.A.R.R.Y.

fishfriend hat geschrieben: ↑

11 Mai 2023, 10:01

Hallo...
Oder man schaut mal auf eine Anlage von damals.
Es kann ja sein, dass es die ein oder andere noch gibt, wo halt diese Vorwiderstände sein müssen.
Oder ein Fan aus dem Forum hat eine bei sich stehen und kann mal darauf schauen.
Mit freundlichen Grüßen
Holger

Ich hab eine Taktstraße von damals, mit drei Inis die vom Verkäufer wegen Transport "leicht" zerpflückt wurde . Steht seit über einem Jahr unterm Flipper
Bin ich noch nicht zu gekommen.
Hab übernächste Woche Urlaub - da versuch ich das mal zu sezieren

H.A.R.R.Y. hat geschrieben: ↑

11 Mai 2023, 19:27

Oder man schaut mal nach NAMUR-Sensor. Eine prominente Fundstelle erklärt die Eckpunkte kurz und knapp:
https://de.wikipedia.org/wiki/NAMUR-Sensor

Grüße
H.A.R.R.Y.

oder so
Hab ich ja prima mit gefährlichen Halbwissen geglänzt
