Kupplungen ft-Teile an eines (Mini-)Servomotors

[cheorl]

Ein Bild in Florians Antwort in diesem Thread: https://forum.ftcommunity.de/viewtopic. ... ced#p70501
inspirierte mich dazu, drei meiner eigenen Lösungen zu veröffentlichen.


1ste Lösung:

Sehr ähnlich der Lösung von Florian, aber eigens entwickelt.
Das Zahnrad ist ein Z15, das ich in einer Konvolut gebrauchter ft-Teile fand.
Offenbar hatte jemand versucht, die Achsbohrung im Zahnrad zu vergrößern, was katastrophale Folgen hatte.

Eine Servokupplungsscheibe, die ich auf den richtigen Durchmesser abgedreht habe, machte das Zahnrad jedoch wieder nützlich.
Die Scheibe war zunächst nur in der Aussparung des Z15 eingeklemmt, hatte sich aber gelöst.
Schließlich fixierte ich sie mit einem Tropfen Cyanoacrylat (die Schraube bleibt durch das vergrößerte Loch zugänglich).

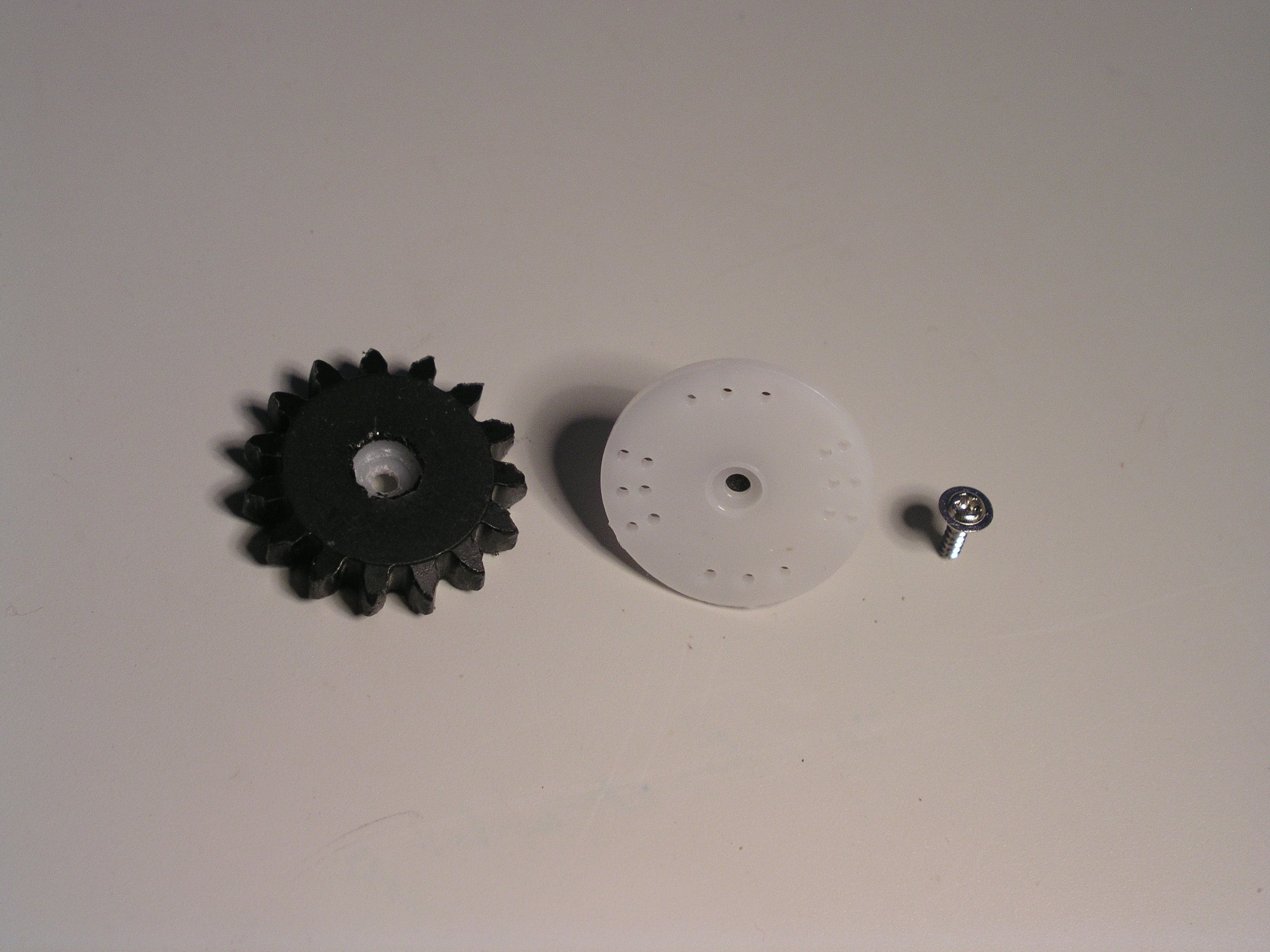

1. Zahnrad Z15 mit unbearbeitete Scheibenadapter und Schraube.JPG (831.19 KiB) 613 mal betrachtet

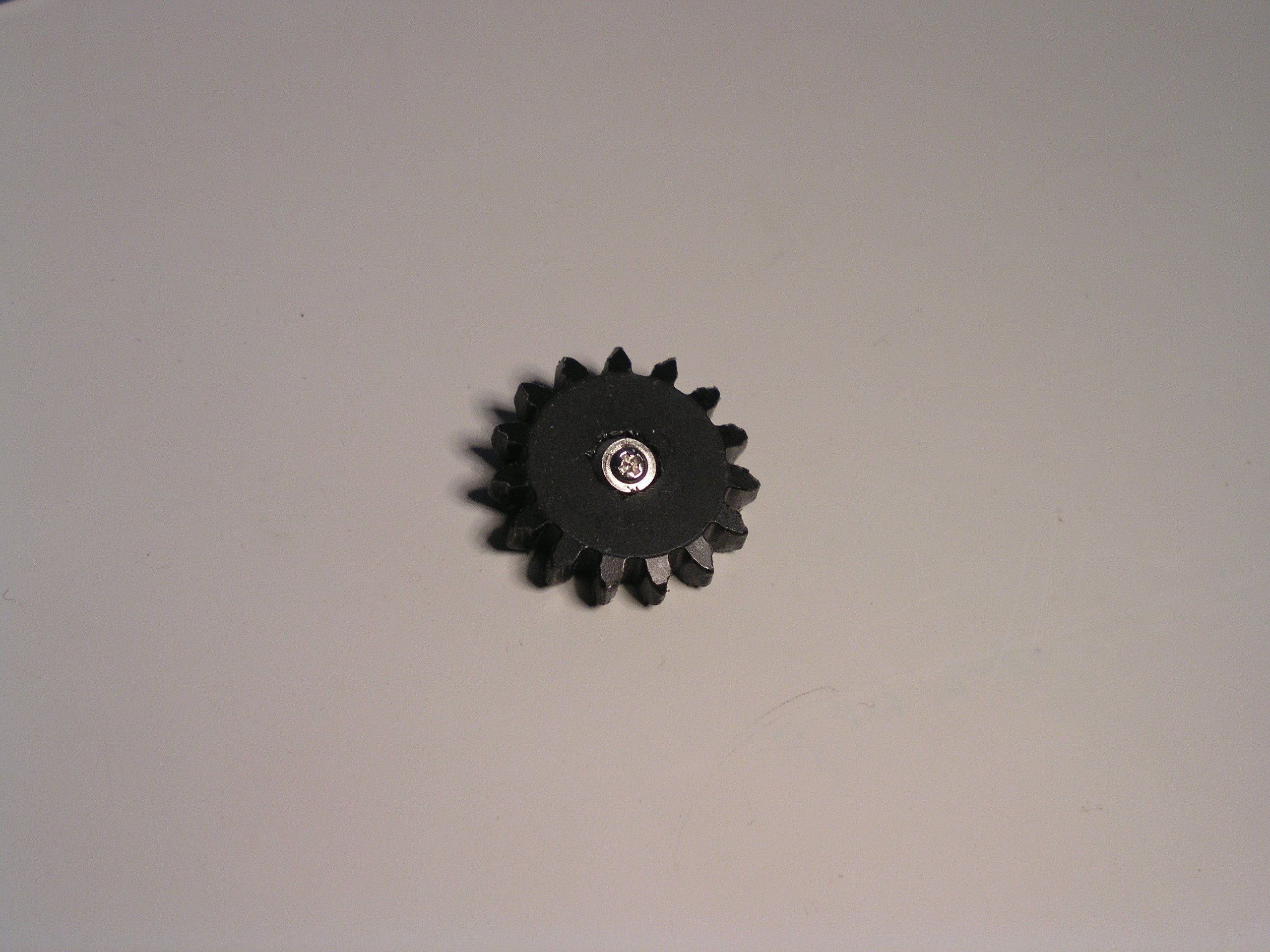

2. Zahnrad Z15 mit Scheibenadapter und Schraube von oben.JPG (812.51 KiB) 613 mal betrachtet

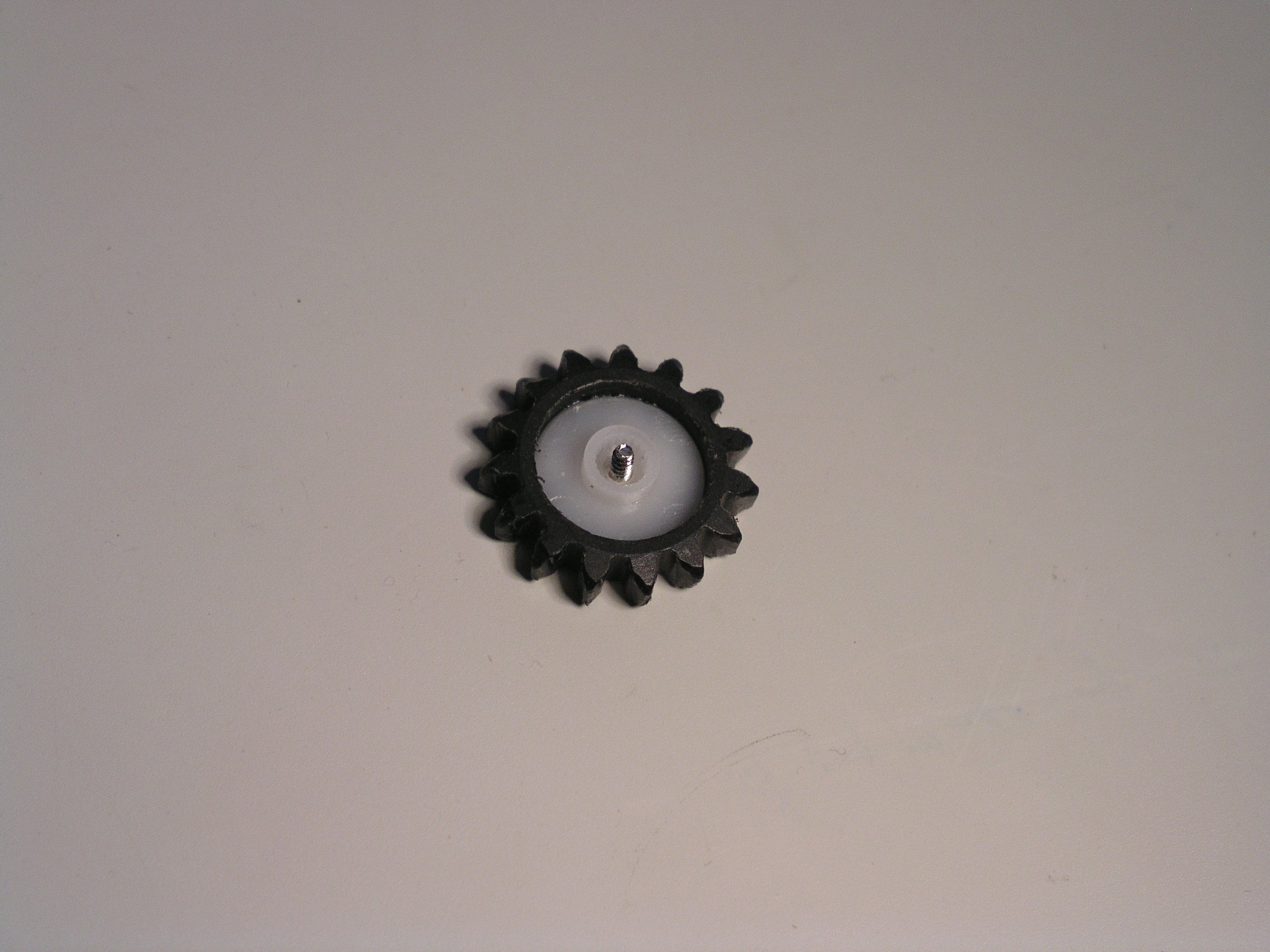

3. Zahnrad Z15 mit Scheibenadapter und Schraube von unten.JPG (820.35 KiB) 613 mal betrachtet

[cheorl]

2 weitere Lösungen:

Die Bausteine lassen sich einfach auf die kreuzförmigen Aufnahmen schieben und rutschen bei korrekte weitere Montage nicht ab.
Leider stellte ich nach einiger Zeit fest, dass die verwendeten Bausteine nun auf ft-Nocken etwas Spiel haben.
Um kein weitere Bauteile zu dehnen, habe ich die sechs in den Bildern gezeigten Bausteine in der Nut mit einem Filzstift schwarz markiert und nütze diese also jetzt nur für diese Konstruktionen.

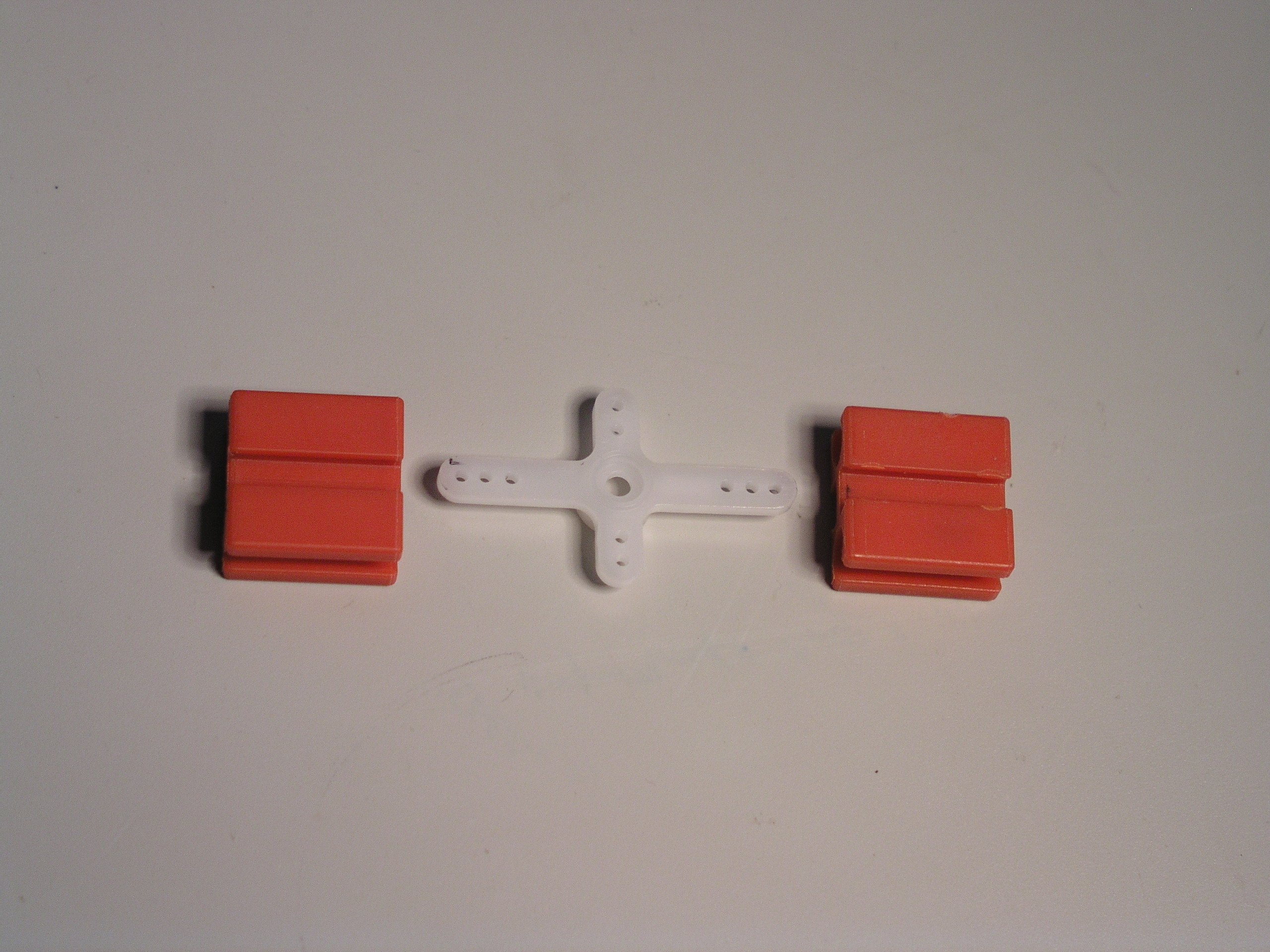

4. Zwei Bausteine 7,5 und Kreuzadapter Zerlegt.JPG (850.18 KiB) 614 mal betrachtet

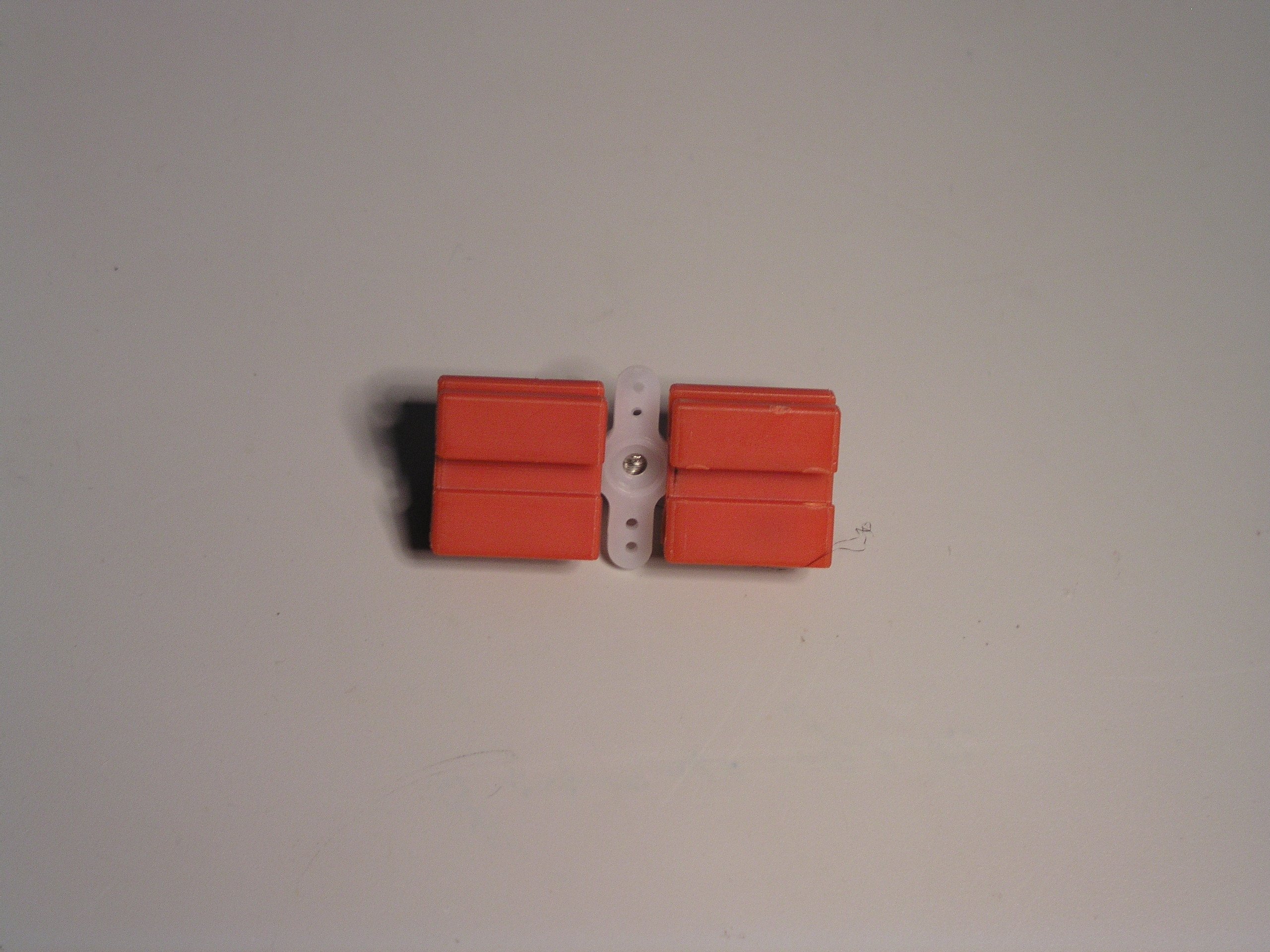

5. Zwei Bausteine 7,5 und Kreuzadapter zusammengeschoben von oben.JPG (849.52 KiB) 614 mal betrachtet

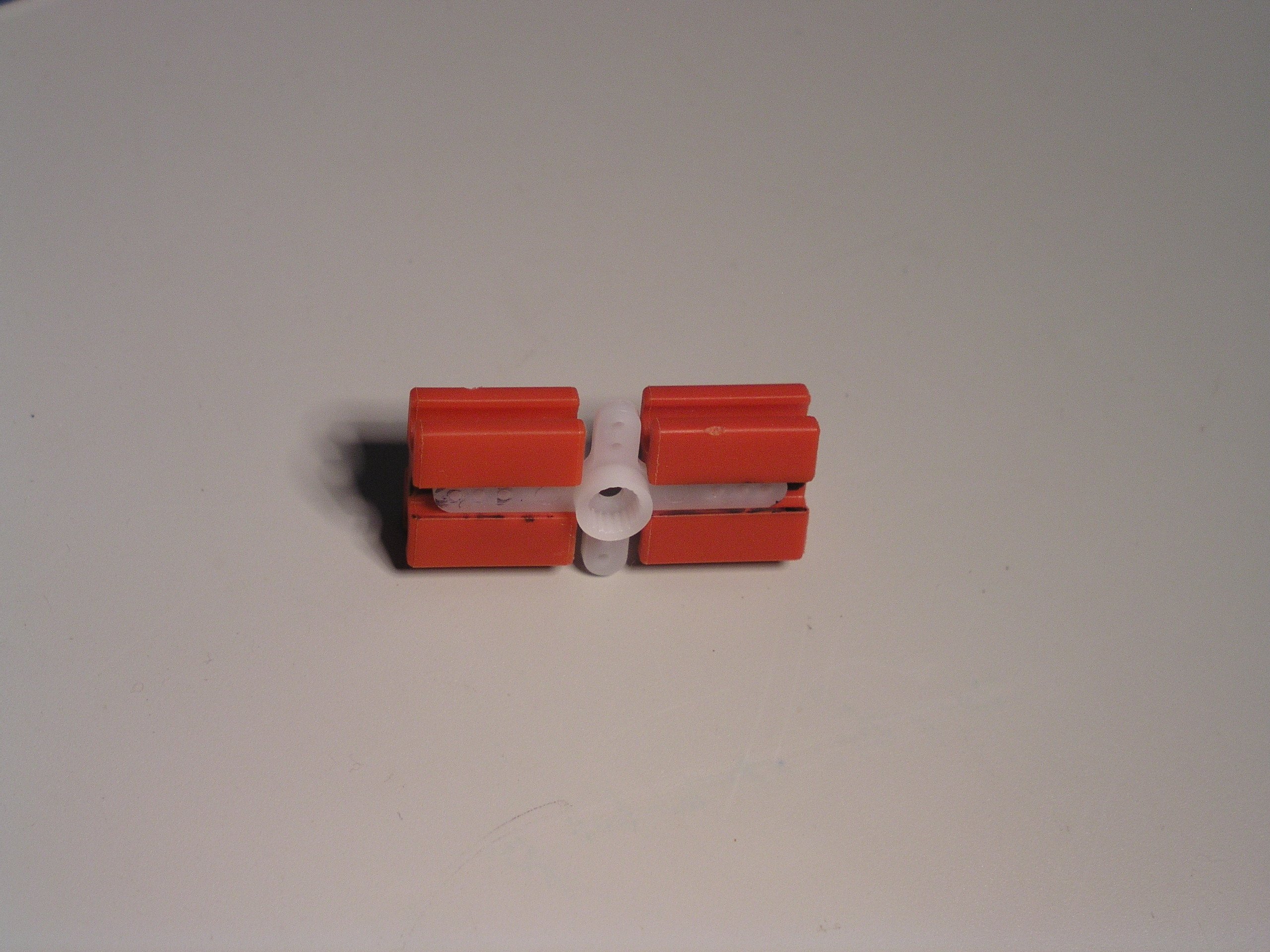

6. Zwei Bausteine 7,5 und Kreuzadapter zusammengeschoben von unten.JPG (851.77 KiB) 614 mal betrachtet

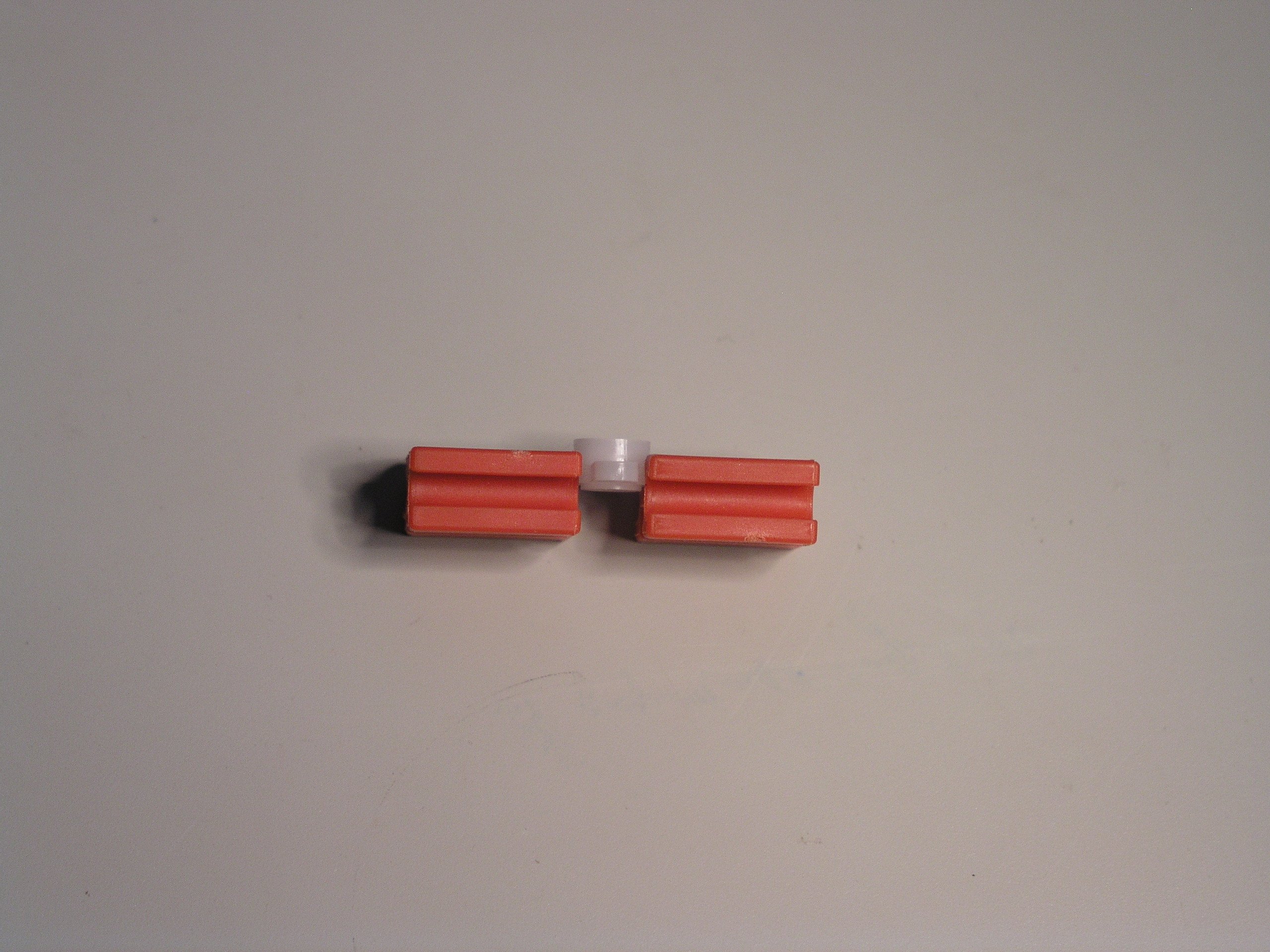

7. Zwei Bausteine 7,5 und Kreuzadapter zusammengeschoben seitlich.JPG (836.67 KiB) 614 mal betrachtet

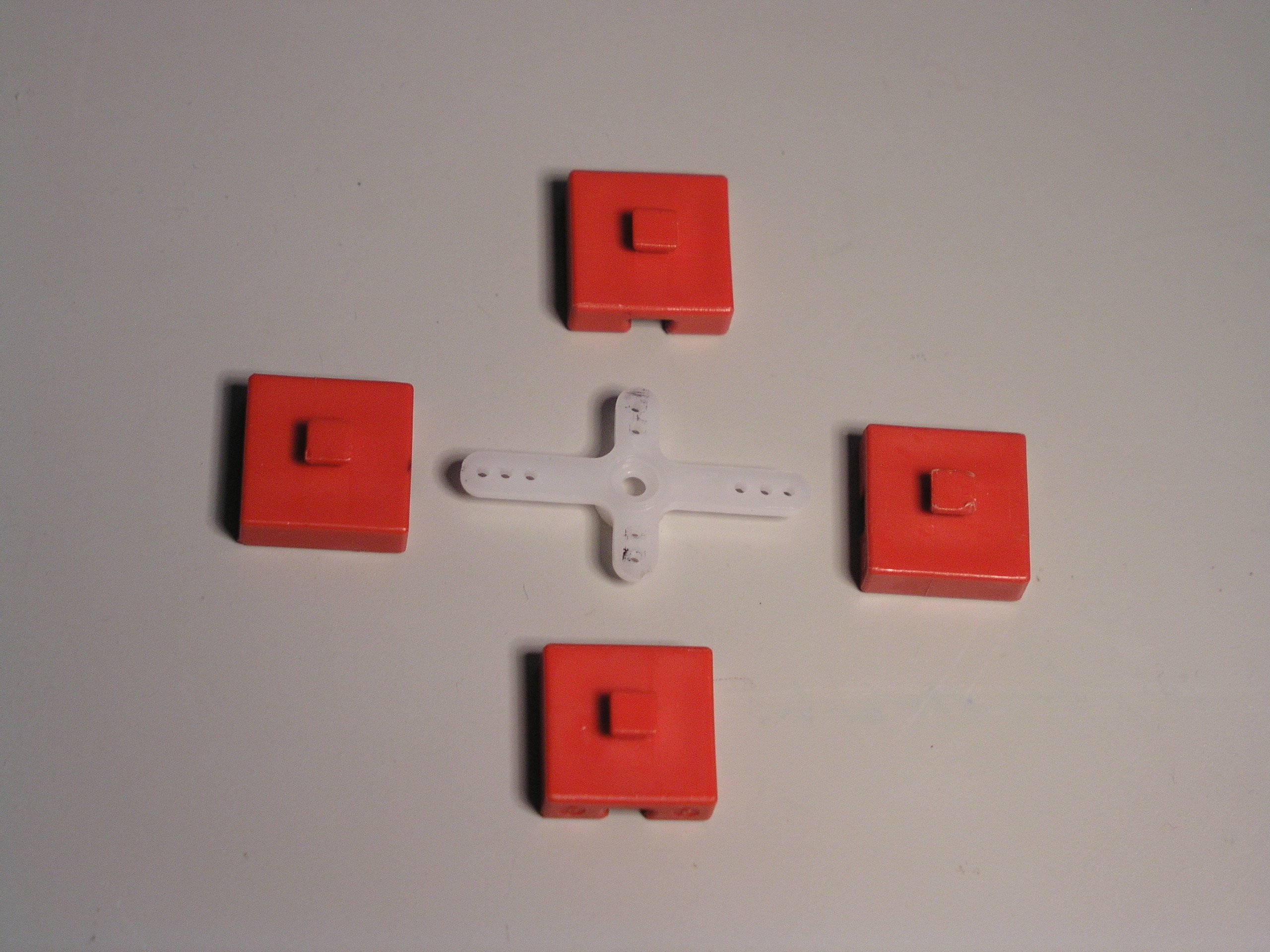

8. Vier Bausteine 5 und Kreuzadapter Zerlegt.JPG (863.54 KiB) 614 mal betrachtet

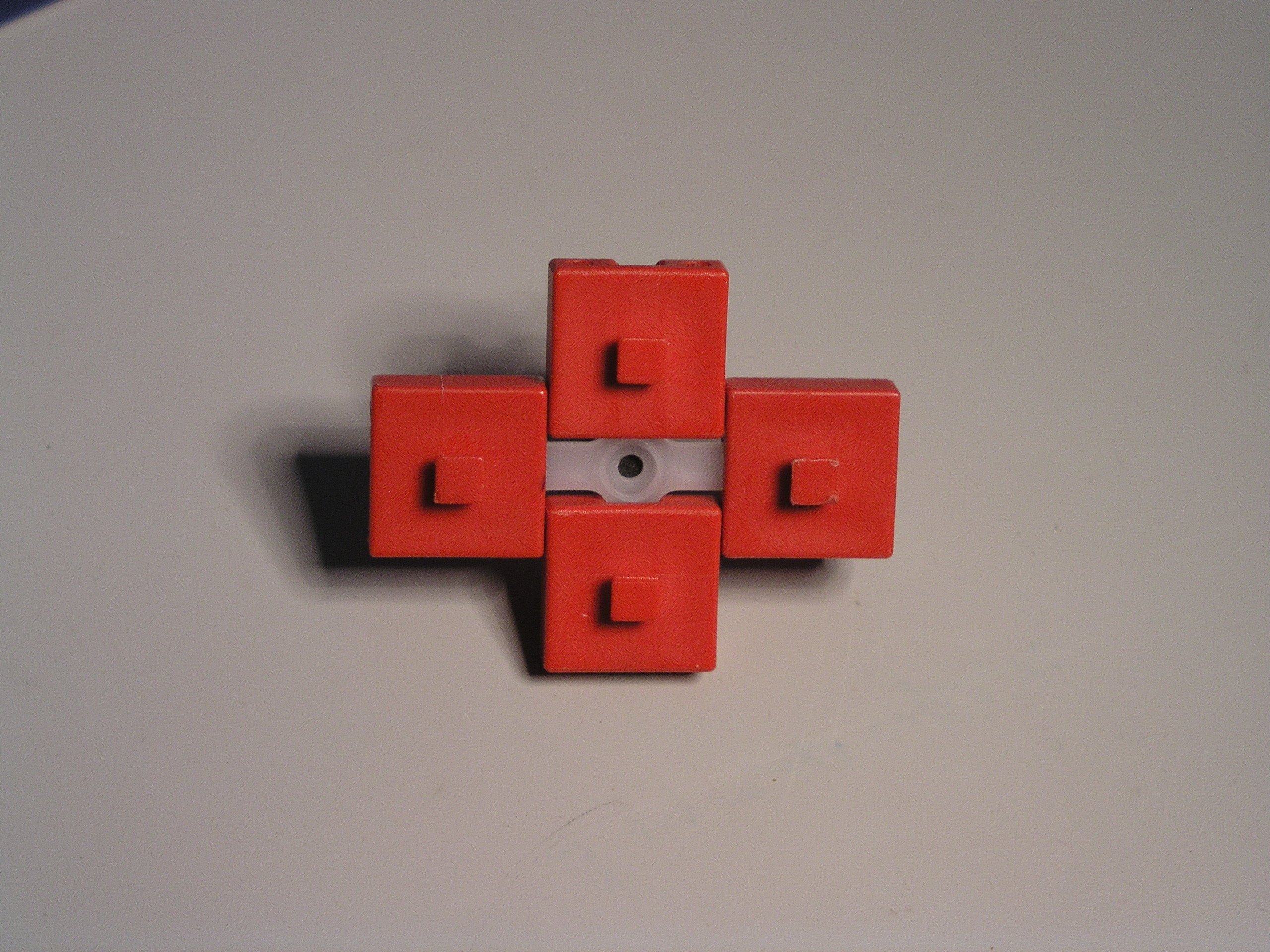

9. Vier Bausteine 5 und Kreuzadapter zusammengeschoben von oben.JPG (872.51 KiB) 614 mal betrachtet

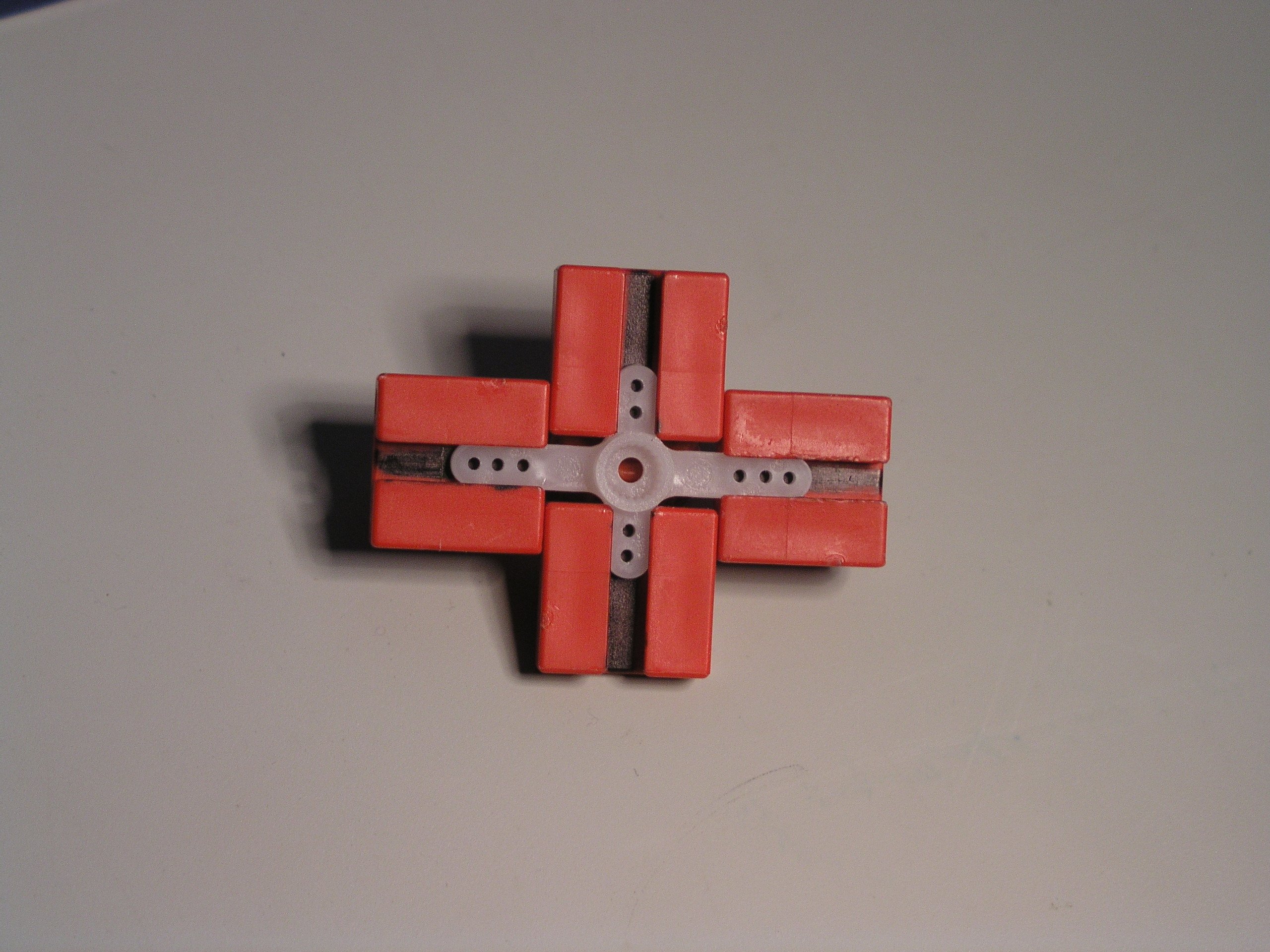

10. Vier Bausteine 5 und Kreuzadapter zusammengeschoben von unten.JPG (904.7 KiB) 614 mal betrachtet

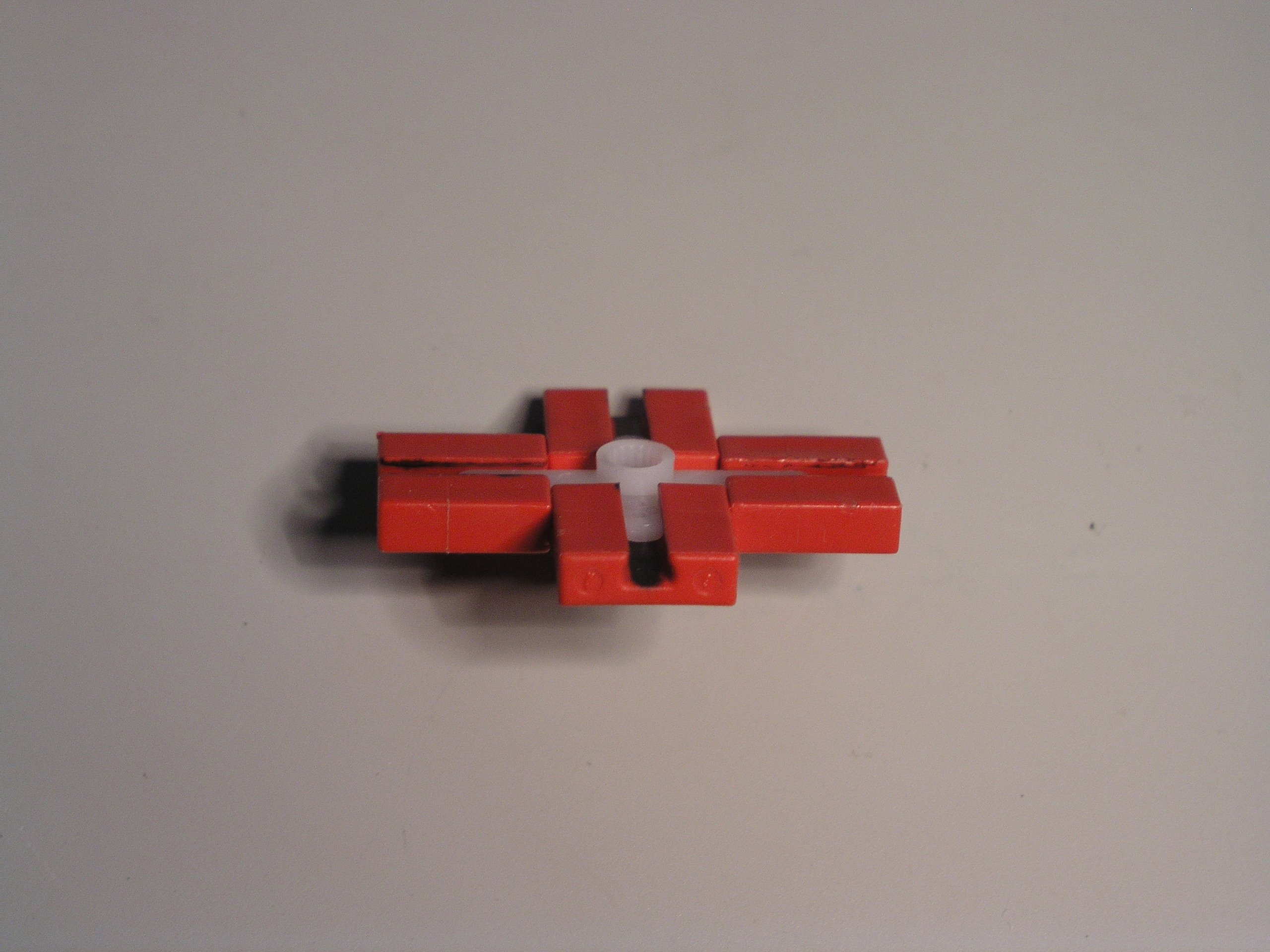

11. Vier Bausteine 5 und Kreuzadapter zusammengeschoben lange Seite.JPG (847.75 KiB) 614 mal betrachtet

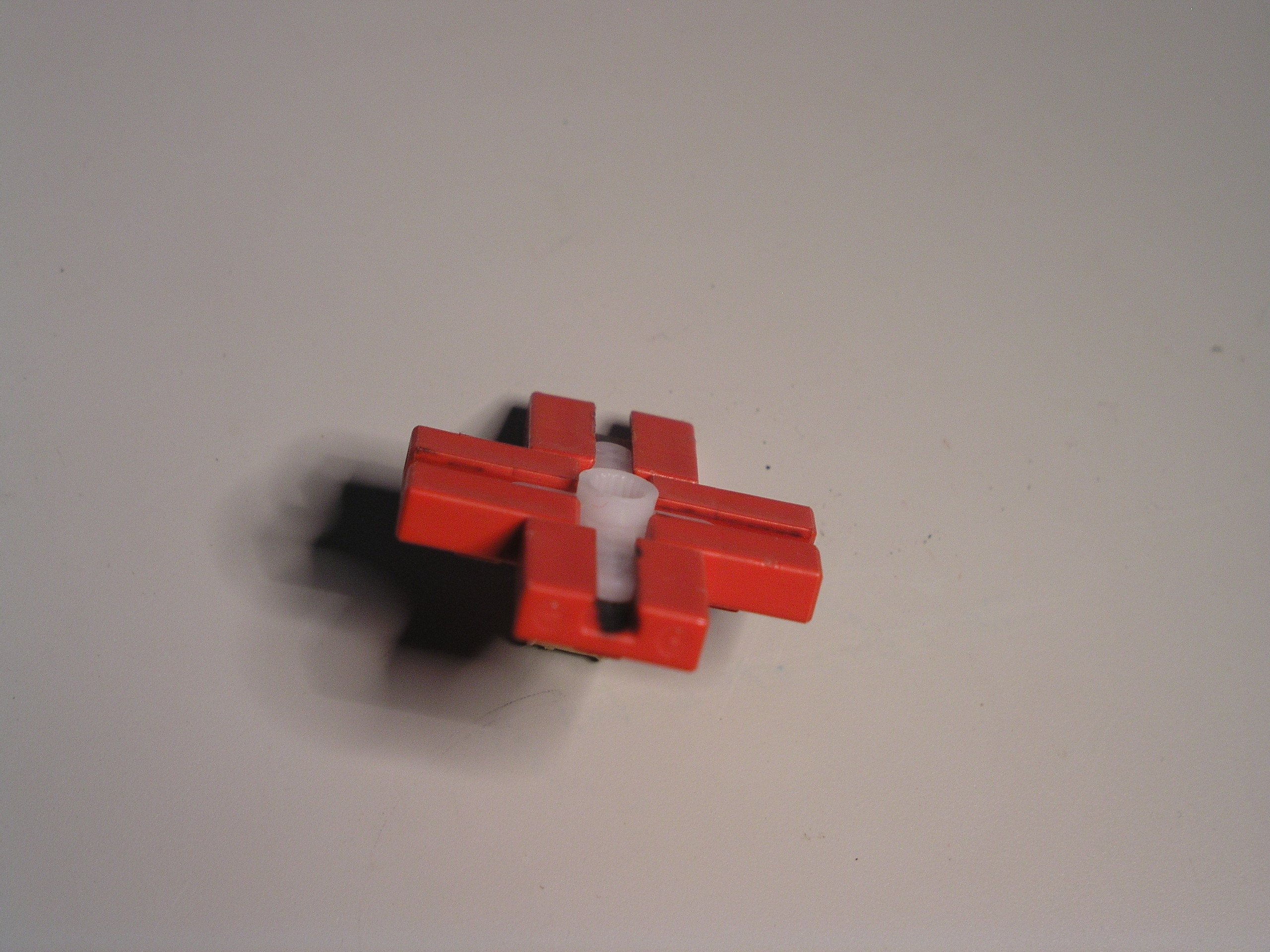

12. Vier Bausteine 5 und Kreuzadapter zusammengeschoben kurze Seite.JPG (847.92 KiB) 614 mal betrachtet

[atzensepp]

Hallo Cheorl,

mit dem Mod von Deinem Zahnrad hast Du aus der Not eine Tugend gemacht. Gute Lösung!
Wie hast Du die Scheibe abgedreht? Hast Du eine Drehbank oder hast Du es mit einem Bohrer gemacht?

Viele Grüße
Florian

[cheorl]

Moin Florian

Hast Du eine Drehbank oder hast Du es mit einem Bohrer gemacht?

Ich kann deine Frage mit zweimal Ja beantworten.

Ich besitze eine (kleine) Drehbank (EMCO Unimat 3, etwa 50 Jahre alt) UND ich habe die Scheibe mit einem ein kleiner Bohrmaschine auf die richtige Größe zugeschnitten. Das mit meiner Unimat zu machen, erschien mir etwas umständlich.

Ich habe die Scheibe einfach auf einen kleinen Bolzen mit Absatz gesetzt, ihn mit einer Buchse und einer Mutter fixiert, das Ganze ins Bohrfutter eingespannt und die Scheibe mit eine Schlüsselfeile Mass gefertigt.
