Drehscheiben

[atzensepp]

Was ich möchte, sind Drehverbindungen von Stäben mit 15-er Querschnitt, die nicht "auftragen". Mit Achsen muss man immer mit Gegenmuffen arbeiten, die beidseitig Platz beanspruchen, dadurch die Bewegung der Stäbe behindern bzw. größeren Abstand erfordern. Die Verbindungen werden auch gerne mal locker.

Bei Lego kann man so was gut mit einer 2x2-Mini-Drehsceibe, einer 4x4-Drehscheibe oder den Technik-Pinverbindern realisieren.
So was fehlt mir bei Fischertechnik noch. Evtl. lässt sich so was mit 3D-Druck machen, aber ob Reibung und Stabilität ausreichend sind, ist fraglich.
Hat jemand Ideen oder Vorschläge?

[Karl]

Hallo "atzensepp",
bin ja nicht so Fischers "Techniker". Irgendwie wird mir nicht klar was Du meinst.
15er Stab ist "15er" dick und soll nicht auftragen.
Evt. Bilder vom Fischertechnik-Problem und Lego-Lösung.

[atzensepp]

Hallo Karl,

hier mein Anwendungsfall:

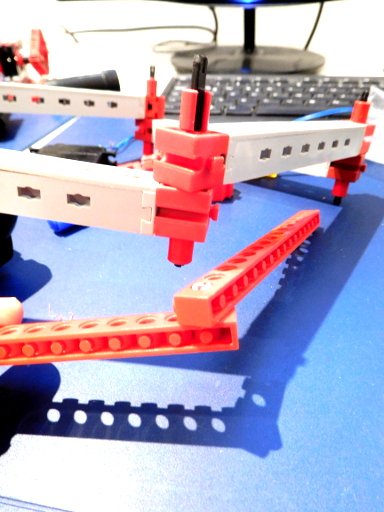

Beim Fischertechnikmodell habe ich unten und oben einen großen Überstand wegen der Achsmuffen.
Beim Legomodell hingegen ist der Überstand 0. Die Statikträger haben in den Löchern beidseitig eine Senkung, in der die Feder des Pin-Verbinders ohne Überstand einrastet.
In vielen Fällen ist das kein Problem, aber wenn man mehr Gelenkarme hat, die über die Anderen gehen wird es problematisch.

Lege-Drehscheibe habe ich momentan keine mehr. der Abstand wäre aber nur eine Plattendicke und geht bei Lego nur für Platten.
Eine kleine Drehscheibe: 15x15x5 zum Aufschieben in FT-Nuten würde schon helfen.

[Karl]

Hallo,
hier mal ohne groß zu überlegen:
38459 Hubgelenkstein
oder
31426 mit 31436
oder
172804 mit 172805
Dann gibt es noch die grauen Gelenksteine soweit "bekömmlich".
Für Bilder am besten die Suche beim "Hoflieferanten" bemühen,
auf seinen Webseiten habe ich die "Nummern" geklaut.
Geht einfach schneller als bei der Datenbank hier.
Nachtrag:
Grauer Gelenkstein - 31008 bzw. 31308 mit Feder

[atzensepp]

Hallo,

die vorgeschlagenen Gelenksteine haben allesamt die Einschränkung, dass sie nur einen Winkel von 180 Grad abdecken können, was in vielen Fällen ausreichend ist. Will man einen größeren Aktionsradios geht es damit nicht.

[Karl]

und zwei 172805 mit den Flachseiten zueinander.
Muß evtl. nur noch einen Stift drucken oder Schraube mit selbsichernder Mutter.
Habe leider keine 172805.

Ansonsten:
2 x 31436
4 x 31597
2 x 37679
1 x 38413

Die 31597 gehen schwer in die 31436 rein, evtl. sog. Kombizange zur Hilfe nehmen.

Nachtrag am 29.4.2025:
Unscharfes Bild ausgetauscht.


[atzensepp]

und zwei 172805 mit den Flachseiten zueinander.

Ja, das ist ein guter Vorschlag. Ein Wermutstropfen ist, dass es nur für Endstücke geht.
Und vlt.ist die Achslänge etwas kurz, um eine wackelfreie Verbindung zu machen.

Aber aus dieser Idee kann man weitere Bauteilideen ableiten. Ggf. auch mit Kugellagern.

Grüße
Florian

PS: lässt sich mit folgendem Teil kombinieren. Man muss ggf. nur noch eine Beilagscheibe dazwischen setzen, um das "axiale Spiel" zu eliminieren.


[Karl]

kann ich leider aktuell nicht verfolgen, habe diesen Gelenkstein nicht.

Was ist mit..., Statikwinkel mit den Flächen zueinander, längerer Riegel mit Sicherungsscheibe

Und vlt.ist die Achslänge etwas kurz, um eine wackelfreie Verbindung zu machen.

Achse ist 30 mm. Länger bringt nix in diesem konkreten Fall.


Wie nennt man diese Technik..., Dreh-Schiebe-Klemmtechnik ?
Weder Lego noch Fischertechnik, ähnelt eher an Lego obwohl die Löcher der Ft-Statik-ähneln.
https://m.alza.at/spielzeug/engino-inve ... 168207.htm
