STL für Winkelstein 40 Grad?
Verfasst: 04 Mär 2022, 20:11
von atzensepp
Hallo,
ich suche nach einem 3D-Modell für einen Winkelstein mit 40 Grad.
Für 45 Grad habe ich Eines von juh gefunden:
https://www.thingiverse.com/thing:3221788
D&G
Florian
Re: STL für Winkelstein 40 Grad?
Verfasst: 04 Mär 2022, 21:13
von juh
Hallo Florian,
da hast Du die alte Version erwischt. Die
bessere Version ist hier und hier
der Thread dazu.
Einen 40er Stein kenne ich nicht, wäre mir persönlich auch zu wenig dem generischen ft-Ansatz entsprechend. Wäre aber aus der FreeCAD Datei vielleicht relativ leicht zu erstellen, bei Bedarf lade ich sie gerne mit hoch.
vg
Jan
Re: STL für Winkelstein 40 Grad?
Verfasst: 04 Mär 2022, 22:04
von atzensepp
juh hat geschrieben: ↑04 Mär 2022, 21:13
Hallo Florian,
da hast Du die alte Version erwischt. Die
bessere Version ist hier und hier
der Thread dazu.
Einen 40er Stein kenne ich nicht, wäre mir persönlich auch zu wenig dem generischen ft-Ansatz entsprechend. Wäre aber aus der FreeCAD Datei vielleicht relativ leicht zu erstellen, bei Bedarf lade ich sie gerne mit hoch.
vg
Jan
Hallo Jan,
vielen Dank für den neuen Link! Und ja, ich wäre an der FreeCAD-Datei sehr interessiert.
Re: STL für Winkelstein 40 Grad?
Verfasst: 05 Mär 2022, 01:30
von ThanksForTheFish
Hallo Florian,

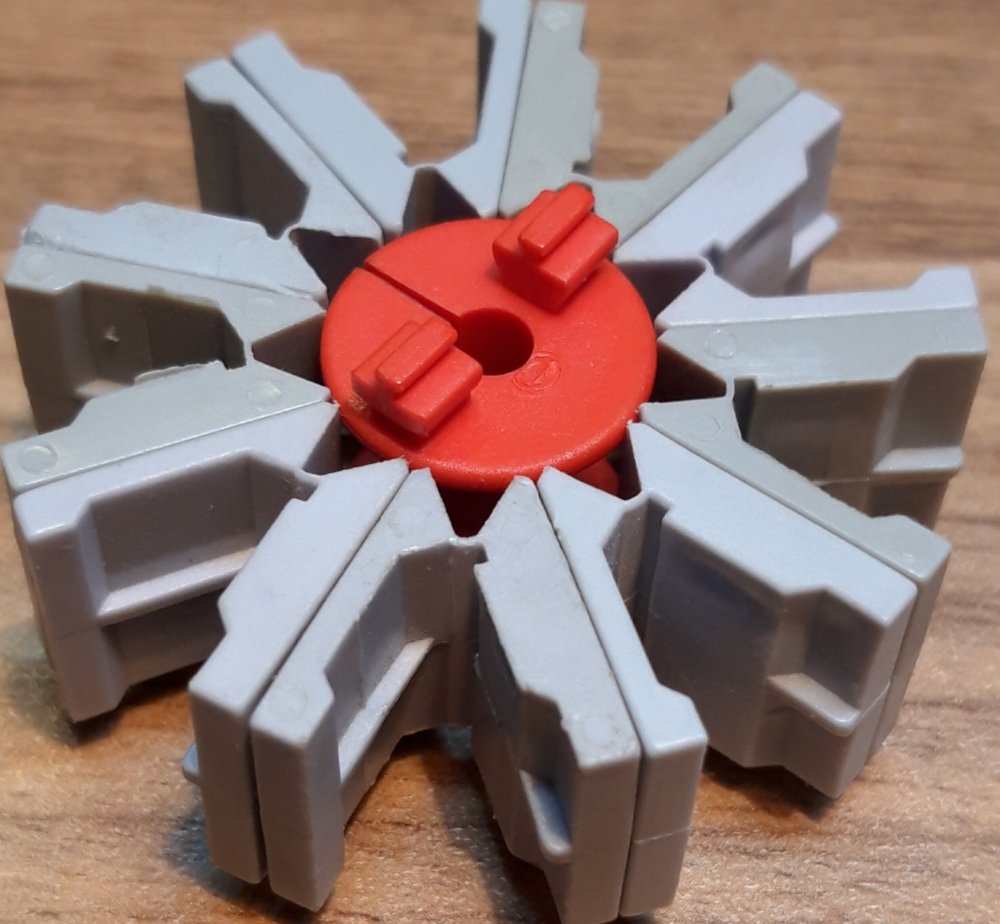

hier mal eine Idee, um vielleicht etwas schneller zu 40 Grad Winkeln zu gelangen.
- 20220305_012518.jpg (112.58 KiB) 6167 mal betrachtet
Die flexiblen Winkel müssen jetzt lediglich noch mit Heißkleber sozusagen ausgegossen bzw fixiert werden.
Viele Grüße, Ralf
Re: STL für Winkelstein 40 Grad?
Verfasst: 05 Mär 2022, 08:16
von fishfriend
Hallo...
Nette Idee.
Oder ft Like: ft Seil aufwickeln und damit klemmen.
Mit freundlichen Grüßen
fishfriend
Holger Howey
Re: STL für Winkelstein 40 Grad?
Verfasst: 05 Mär 2022, 12:02
von atzensepp
ThanksForTheFish hat geschrieben: ↑05 Mär 2022, 01:30
Hallo Florian,
hier mal eine Idee, um vielleicht etwas schneller zu 40 Grad Winkeln zu gelangen.
Die flexiblen Winkel müssen jetzt lediglich noch mit Heißkleber sozusagen ausgegossen bzw fixiert werden.
Viele Grüße, Ralf
Das sieht schon mal gut aus. Zwischen den Flex-Winkeln bräuchte ich noch Bausteine um Speichen dran zu befestigen.
Dann müsste man nur noch dafür sorgen, dass sich die Winkel nicht verändern. Evtl. mit ft-Ketten oder Statikstreben.
Re: STL für Winkelstein 40 Grad?
Verfasst: 05 Mär 2022, 14:20
von juh
Ich habe bei beiden Varianten jetzt mal die .fcstd dazu geladen.
vg
Jan
Re: STL für Winkelstein 40 Grad?
Verfasst: 05 Mär 2022, 14:47
von juh
juh hat geschrieben: ↑05 Mär 2022, 14:20
Ich habe bei beiden Varianten jetzt mal die .fcstd dazu geladen.
Da es mich gereizt hat, bei der neueren Version jetzt auch ein komplett parametrisches Modell dabei, man muss nur einen Parameter ändern und zwar den y-Rotationswinkel der Ebene "WinkelEbene", dann aktualisiert sich das Modell. Die Nuten bei Bedarf löschen oder in der Tiefe anpassen, jetzt als Halbnuten ausgeführt.
Re: STL für Winkelstein 40 Grad?
Verfasst: 05 Mär 2022, 20:05
von atzensepp
juh hat geschrieben: ↑05 Mär 2022, 14:47
juh hat geschrieben: ↑05 Mär 2022, 14:20
Ich habe bei beiden Varianten jetzt mal die .fcstd dazu geladen.
Da es mich gereizt hat, bei der neueren Version jetzt auch ein komplett parametrisches Modell dabei, man muss nur einen Parameter ändern und zwar den y-Rotationswinkel der Ebene "WinkelEbene", dann aktualisiert sich das Modell. Die Nuten bei Bedarf löschen oder in der Tiefe anpassen, jetzt als Halbnuten ausgeführt.
Jan, das ist fantastich.
Vielen herzlichen Dank für den parametrischen Winkelstein!
Re: STL für Winkelstein 40 Grad?
Verfasst: 06 Mär 2022, 13:15
von atzensepp
Hallo Jan,
ich habe schon ein paar 40-er Steine mit 0.1-mm Auflösung gedruckt.
Sie sind geradezu perfekt. Vielen Dank!
Re: STL für Winkelstein 40 Grad?
Verfasst: 06 Mär 2022, 16:11
von juh
Freut mich, ich hoffe, wir sehen auch irgendwann mal das Projekt dazu?
vg
Jan
Re: STL für Winkelstein 40 Grad?
Verfasst: 18 Mär 2022, 12:26
von atzensepp

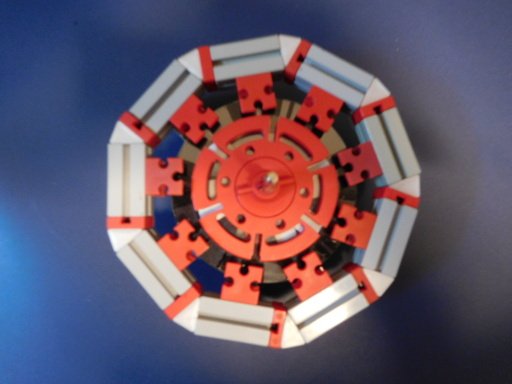

- STGC9_512.JPG (39.81 KiB) 4935 mal betrachtet
Re: STL für Winkelstein 40 Grad?
Verfasst: 18 Mär 2022, 18:23
von PHabermehl
Oh, neuer Weihnachtsschmuck aus ft, wie schön
Spaß beiseite, ich komm' nicht drauf, was das ist, gibst Du uns noch einen Tipp??
Gruß
Peter
Re: STL für Winkelstein 40 Grad?
Verfasst: 18 Mär 2022, 19:51
von atzensepp
Hallo Peter,
sagen wir mal so: das soll mal ein Winkelmesser werden.
Florian
Re: STL für Winkelstein 40 Grad?
Verfasst: 18 Mär 2022, 23:09
von PHabermehl
Hallo Florian,
dann sehen wir das Ergebnis bestimmt irgendwann, oder? Freue mich 'drauf!
Gruß & viel Erfolg!
Peter
