Power Controller 30181 - wie öffnen?

[Carrera124]

Hallo, in einem Teilekonvolut habe ich einen "Power Controller" Art. Nr. 30181 aus den frühen 90ern erhalten.
Wenn ich daran Motor und Batteriekasten anschließe, tut sich jedoch überhaupt nichts.

Das Gehäuse sieht sehr ähnlich aus wie das vom 9V "Power Block", es besitzt auch die seitlichen Drück-Laschen. Allerdings lässt es sich darüber nicht öffnen, wurde das Gehäuse damals serienmäßig verklebt o.ä.?

[Klemens]

Hi Carrera124,

hatte mal vor Jahren 2 Power-Controller aus den späten 90er Jahren (ich glaub' aus 1997) geöffnet und repariert, diese hatten die Hohlstecker-Einbaubuchse als Eingang. Erwartungsgemäß war in beiden Fällen der verbaute MOSFET defekt, hatte seinerzeit gegen einen F14N05 getauscht, das hat wunderbar funktioniert.

Ich habe auch einen älteren Power-Controller mit der ca. 30cm schwarzen Doppel-Litze & FT-Steckern daran als Eingang (ich glaub' der kam 1993 heraus). Hatte mir beide mal nochmal angesehen.

Zum Öffnen des Gehäuses muß zunächst der schwarze Drehknopf nach oben abgezogen werden - er steckt in einem Piher Trimmpoti welches hiermit zum Potentiometer gepimpt wurde
Die Gehäuse von beiden Controllern (also der ältere 1993er sowie der neuere 1997er) ließen sich bei mir öffnen, sie waren nicht verklebt. Dazu am besten einen kleinen (gelben FT-) Schraubenzieher in die Lasche der Rastnase schieben und dann den Deckel an der einen Seite nach oben ziehen (ausrasten). Das Gleiche an der anderen Seite wiederholen.

Interessanterweise war im älteren Controller (mit der schwarzen Strippe dran) eine völlig andere Schaltung eingebaut. Es ist ein "Siemens TLE 4201 S1" Motor-Controller verbaut worden, mit einem Kühlkörper-Rahmen aus Druckguss-Metall. Dazu etliche weitere Bauteile. Ziemlich aufwendig, kein Wunder, daß Fischertechnik (bzw. der "Haus- & Hof Elektroniker" Knobloch?) hier eine Vereinfachung vorgenommen hat bei den neueren Controllern.

Hier ein Foto von dem IC, es handelt sich um den Typ unten im P-SIP-9 Gehäuse:
http://i01.i.aliimg.com/img/pb/343/351/ ... 43_930.jpg

Falls Du das Gehäuse offen hast und auf die alte Schaltung mit dem TLE4201 stösst, wird es sicherlich schwierig, hier Ersatz zu finden (evtl. mal bei Knobloch anfragen). Es kann zwar auch etwas anderes defekt sein, aber meine Erfahrung ist, daß in vielleicht 80% der Fälle die Leistungselektronik, gerne MOSFET's etc. die Biege machen.

Hier ist noch ein Pinout, wenn auch etwas schlecht zu lesen:
http://www.mikrocontroller.net/attachme ... le4201.pdf

Bitte berichte doch über Deine Erfahrung bei der Reparatur!

Gruss, Klemens

[Flachzange]

Hallo zusammen,

ich habe hier auch einen Power Controller der älteren Bauart. Diesen hier:

Interessanterweise war im älteren Controller (mit der schwarzen Strippe dran) eine völlig andere Schaltung eingebaut. Es ist ein "Siemens TLE 4201 S1" Motor-Controller verbaut worden, mit einem Kühlkörper-Rahmen aus Druckguss-Metall. Dazu etliche weitere Bauteile. Ziemlich aufwendig

Hat keinen Muks von sich gegeben und beim Nachmessen den Schalter als Schuldigen identifiziert und bestätigt. Ich konnte dann ermitteln, dass es sich um diesen Schalter handelt:

https://www.mouser.de/de/ProductDetail/ ... xLfQ%3D%3D

Hat zufällig schon mal jemand 1000 Stück davon bestellt oder sonst einen davon auf Lager?

Wäre zu schade, den Controller zu entsorgen.

Gruß

Chris

[calliope]

https://www.amazon.de/L203111MS02Q-Scha ... B08WRPVDJP

https://www.digikey.de/de/products/deta ... Q/21397011

[Flachzange]

Ja, nur das 20 Euro (Amazon) oder 31 Euro (Digikey) für so einen Schalter wirtschaftlich nicht so attraktiv sind

Aber ich habe zwischenzeitlich gesehen, dass es community-basierte Sammelbstellungen bei den großen Distributoren gibt. Dann sind es am Ende vielleicht noch 10 Euro.

P.S. Der richtige Schalter scheint L103031MS02Q zu sein, nicht der von mir oben verlinkte

[Harald]

Uff! 20 Euro für ein bisschen Schiebeschalter?

Die in den Vorpostings verlinkten Teile sind aber nicht gleichartig!

Wieviele Pins soll er haben, und welche Pinbelegung mit welchem Schaltschema? (1x Um? 2x On-Off? - Die Beschreibungen in den Shops sind da mehr als dürftig)

Der Schalter in meinem Exemplar sitzt auf einer Platine 31670, ohne sichtbare Typenbezeichnung, mit 6 Kontakten in 2 Reihen, die jeweils 1x "Um" schalten, mit ~7 mm Abstand in der Reihe und ~3,7 mm dazwischen. Das ganze in einem Gehäuse von 2,54 * 0.96 cm.


Da ist aber auch nicht viel dran. Üblicherweise hilft Wasch/Kontaktspray (nicht WD40, das ist weder Kontaktspray noch Schmiermittel) und etwas Straf-Exerzieren, um die Kontakte blank zu bekommen.

Gruß,
Harald

[Flachzange]

Der Schalter passt und habe alles durch, so durch, dass er jetzt gar nichts mehr macht

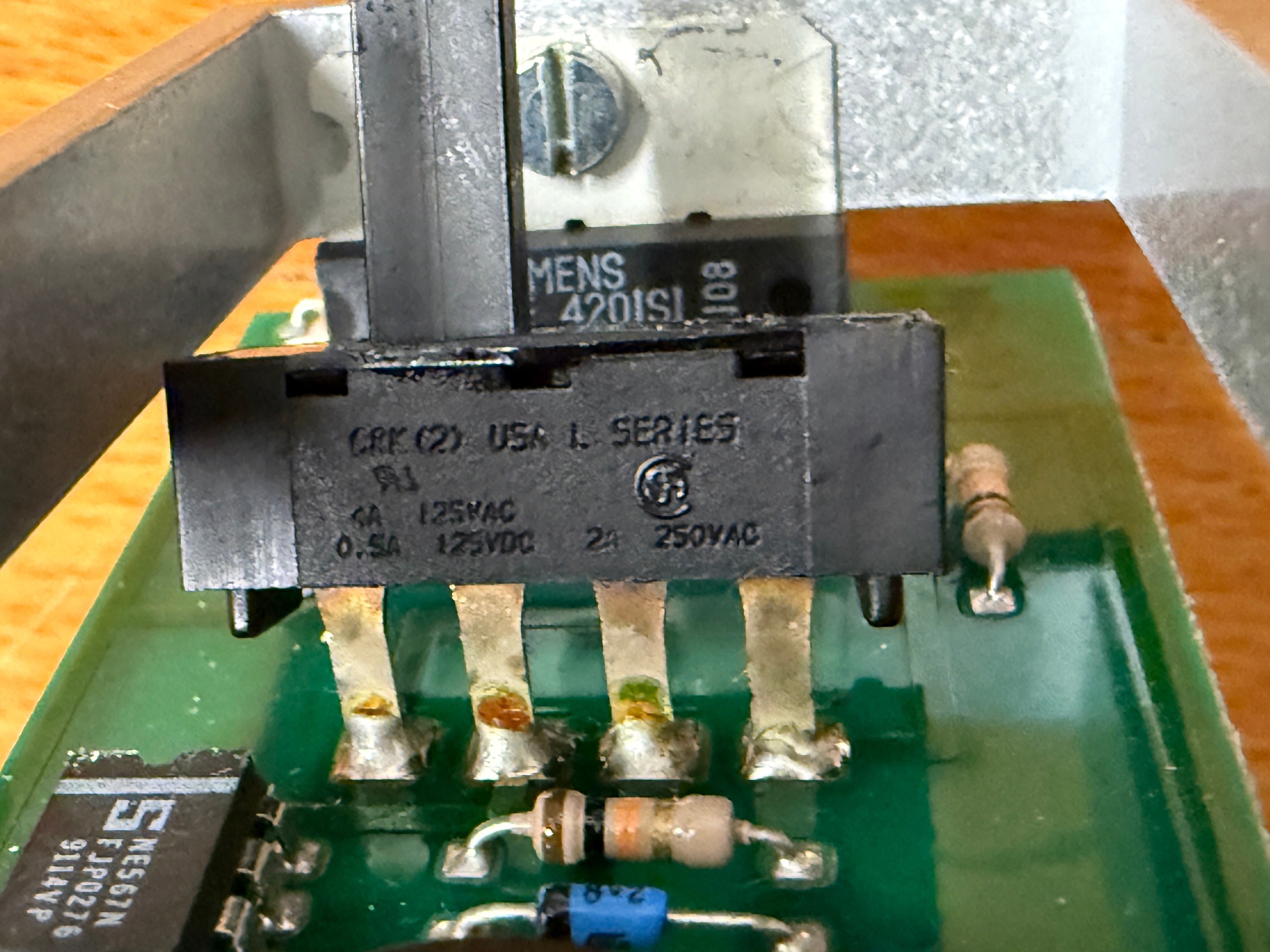

Die Power Controller sind unterschiedlich. Meiner sieht so aus.
