Drehkranzoberteil Z58 mit Achse verbinden

[JohannesT]

Hallo,

ich habe eine Möglichkeit gesucht, das Drehkranzoberteil, Z58 (31390) mit einer Achse zu verbinden.
Dabei bin ich auf folgende Lösung gekommen:

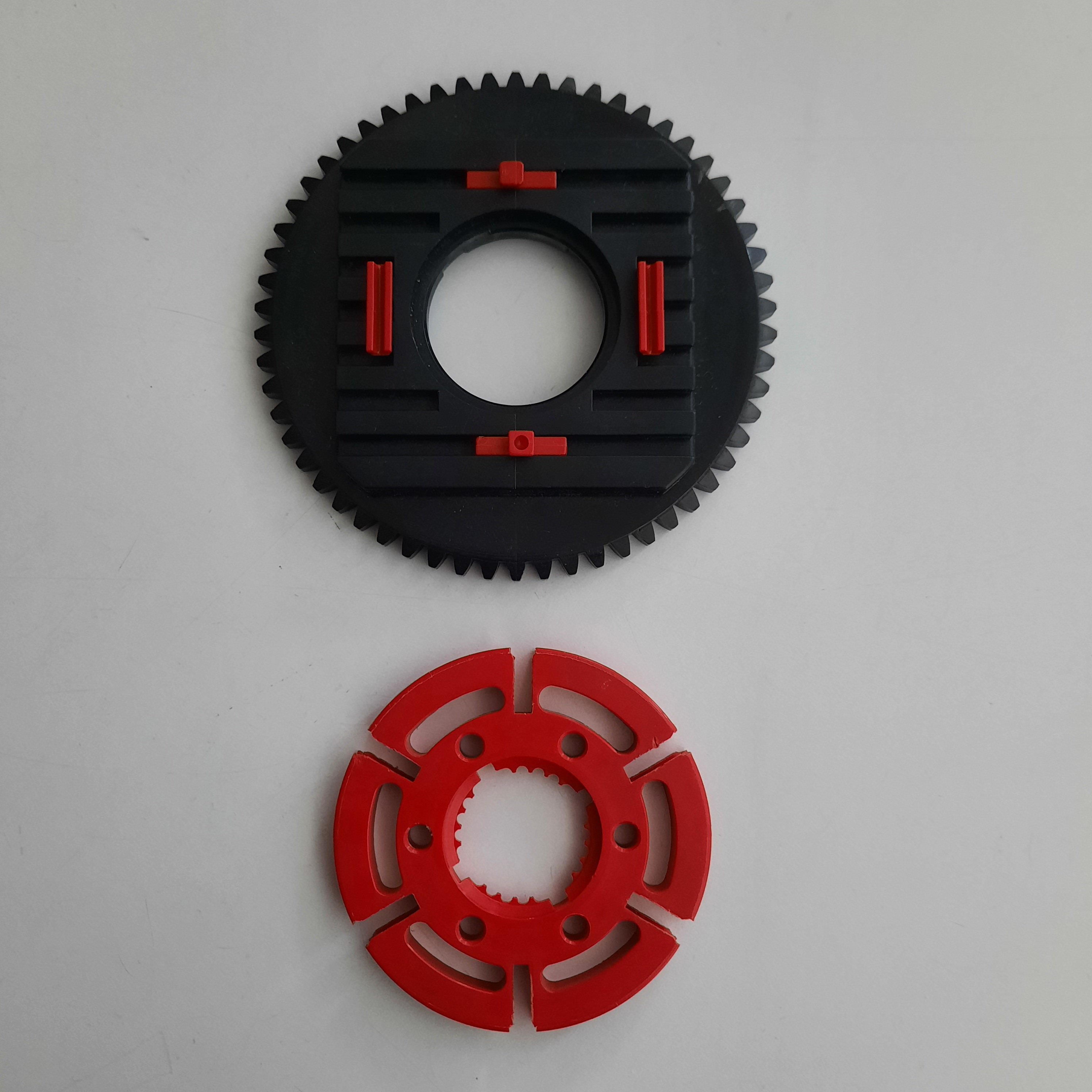

Man schiebt vier Federnocken, wie im Bild, in die Nuten des Drehkranzes.

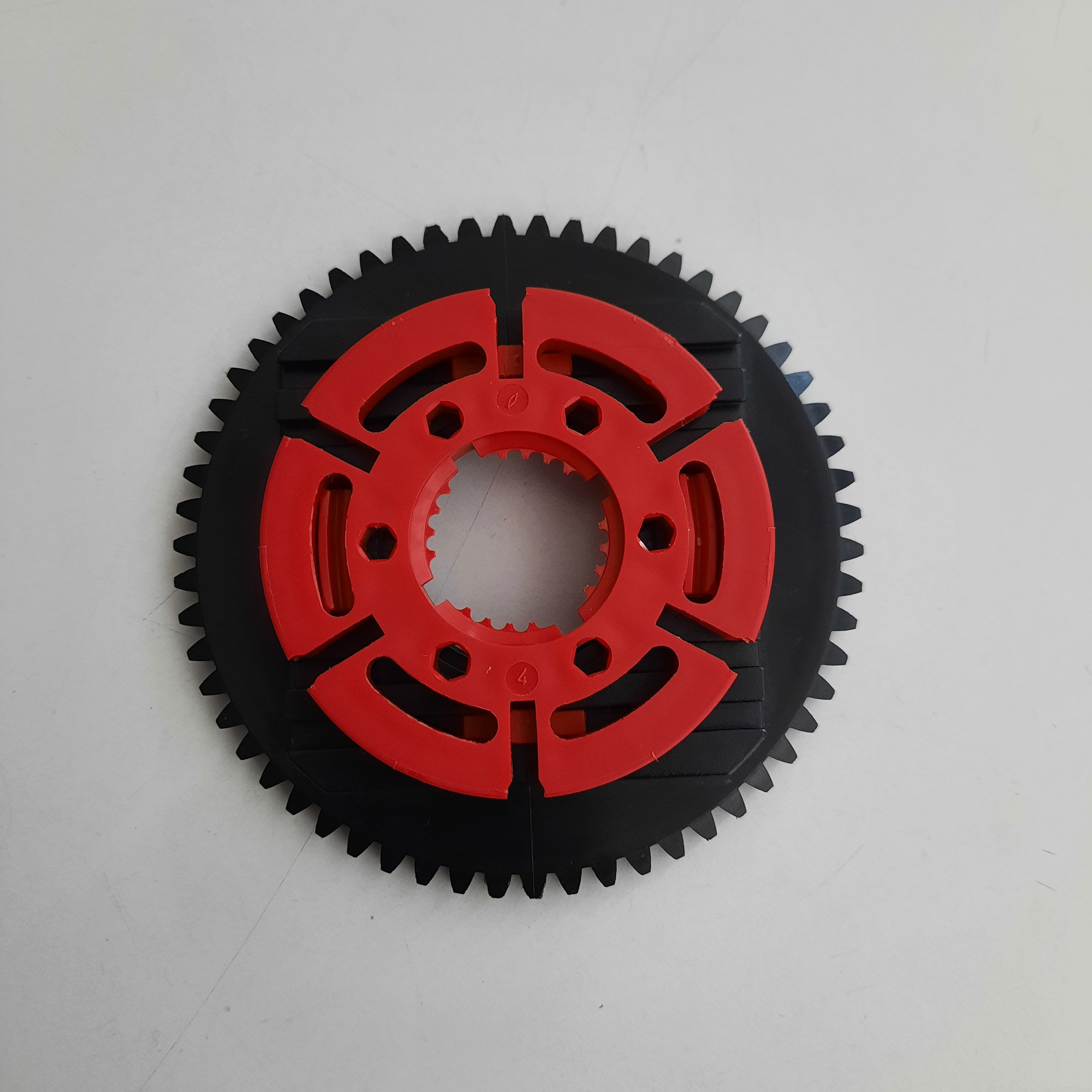

Dann drückt man eine Drehscheibe 60 (31019) fest an, bis alle Federnocken in die Lücken in der Drehscheibe eingerastet sind (siehe Bild). Bei meinen Experimenten war dafür nur moderater Krafteinsatz nötig. Die Verbindung ist trotzdem sehr fest. Jetzt kann über eine Nabe in der Drehscheibe 60 eine Achse verbunden werden.



Viele Grüße
Johannes Trost

[ludger]

Hallo,
ich hätte da noch eine andere Lösung, die habe ich bei den großen Differentialen genutzt.
Die Freilaufnabe sollte dann vielleicht gegen eine normale getauscht werden.

Gruß ludger

https://ftcommunity.de/bilderpool/model ... lkw/34122/

[fisch-d]

Raffiniert! Lösungen, die ausschließlich aus ft-Teilen bestehen sind immer die besten für mich!
Die gebogenen Federnocken schmerzen zwar ein wenig beim Anschauen, das ft-Sortiment ist damit jedenfalls um ein "achsenfähiges" Zahnrad reicher. Und ich gehe davon aus, dass der weiteren Verwendung der Federnocken in einer Bausteinnut nichts entgegensteht.

Daumen hoch!

Könnte man vielleicht in der ft-Pedia gelegentlich eine Sonderausgabe mit besonderen ft-Lösungen herausbringen? Das ließe sich ja dann aktuell halten und man hätte ein tolles Nachschalgewerk.

[JohannesT]

Hallo,
ich hätte da noch eine andere Lösung, die habe ich bei den großen Differentialen genutzt.
Die Freilaufnabe sollte dann vielleicht gegen eine normale getauscht werden.

Gruß ludger

https://ftcommunity.de/bilderpool/model ... lkw/34122/

Hallo Ludger,

die Lösung kannte ich nicht. Sieht sehr elegant aus.
Ich brauche das Z58 zur Kraftübertragung von der Achse auf die Laufkette (nennt man das so ?) eines (ziemlich schweren) Traktormodells.
Das Z58 wäre dann eins der hinteren, großen Räder eines Challenger MT875e. (Genauer eine Hälfte davon)

Die (Scher-)Kräfte sind dabei ziemlich groß. Meine Lösung hat den Vorteil, dass die Nabe nicht seitlich rausrutschen kann.

Viele Grüße
Johannes

[ludger]

Hallo Johannes,

2006 habe ich einmal einen ziemlich großen LKW gebaut. Bei dem Modell brauchte ich die Naben nicht fest anziehen weil der Antrieb, direkt vom Motor, nur mit Zahnrädern, geschah. Die Zahnräder sind dabei Liegend verbaut und werden auch so seitlich nach außen zum Reifen geführt. Das hat den Vorteil das da auf den Metallachsen nichts rutschen kann.
Einfach mal dem LINK folgen und ein paar Bilder weiterschallten. Vielleicht wäre das auch eine Lösung für dich.

Gruß ludger

https://ftcommunity.de/bilderpool/model ... port/5687/

[cheorl]

Moin Leute,

Ich habe mich vor nicht allzu langer Zeit mit einem ahnliches Problem (fürs rote Teil, oder die gesamte Drehkranz) befasst und bin zu den folgenden Lösungen gekommen: Die Drehkranz geht auf Achse.

[geometer]

Hallo,

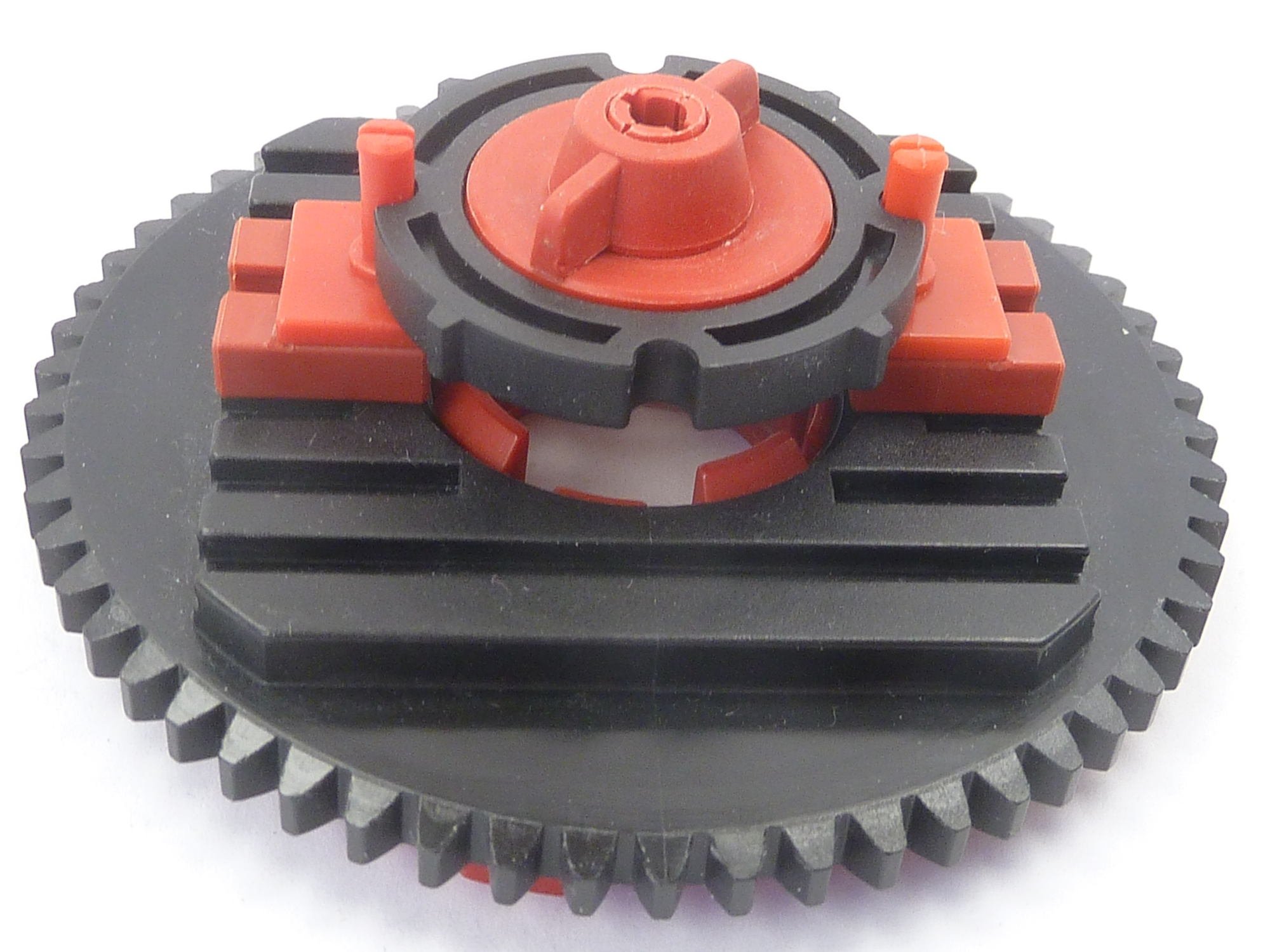

in einem Ausstellerbeutel des letzten Jahres waren ettliche Hanging Action Antriebsräder 176666.

Jetzt habe ich endlich eine für mich interessante Anwendung gefunden:


Der Vorteil gegenüber der Drehscheibe 60 ist, dass man die Eckpositionen auf dem Drehkranzoberteil uneingeschränkt verwenden kann, die Nuten ansonsten eingeschränkt, z.B. mit Bauplatte 15 x 30 mit Nut und 1 Zapfen.

Viele Grüße

Thomas
