Fischertechnik Flexblades

[atzensepp]

Hallo,

für Experimente mit Flexuren habe ich mit FreeCAD parametrische Flexbades konstruiert, mit denen man lineare und Rotations-Flexures bauen kann.

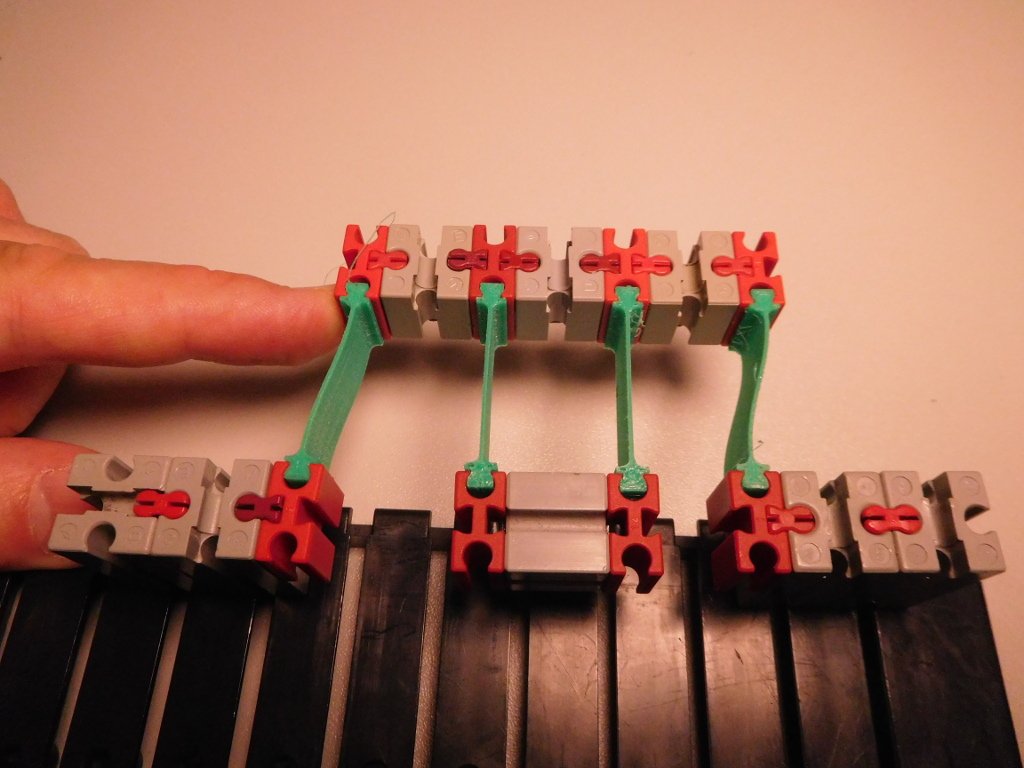

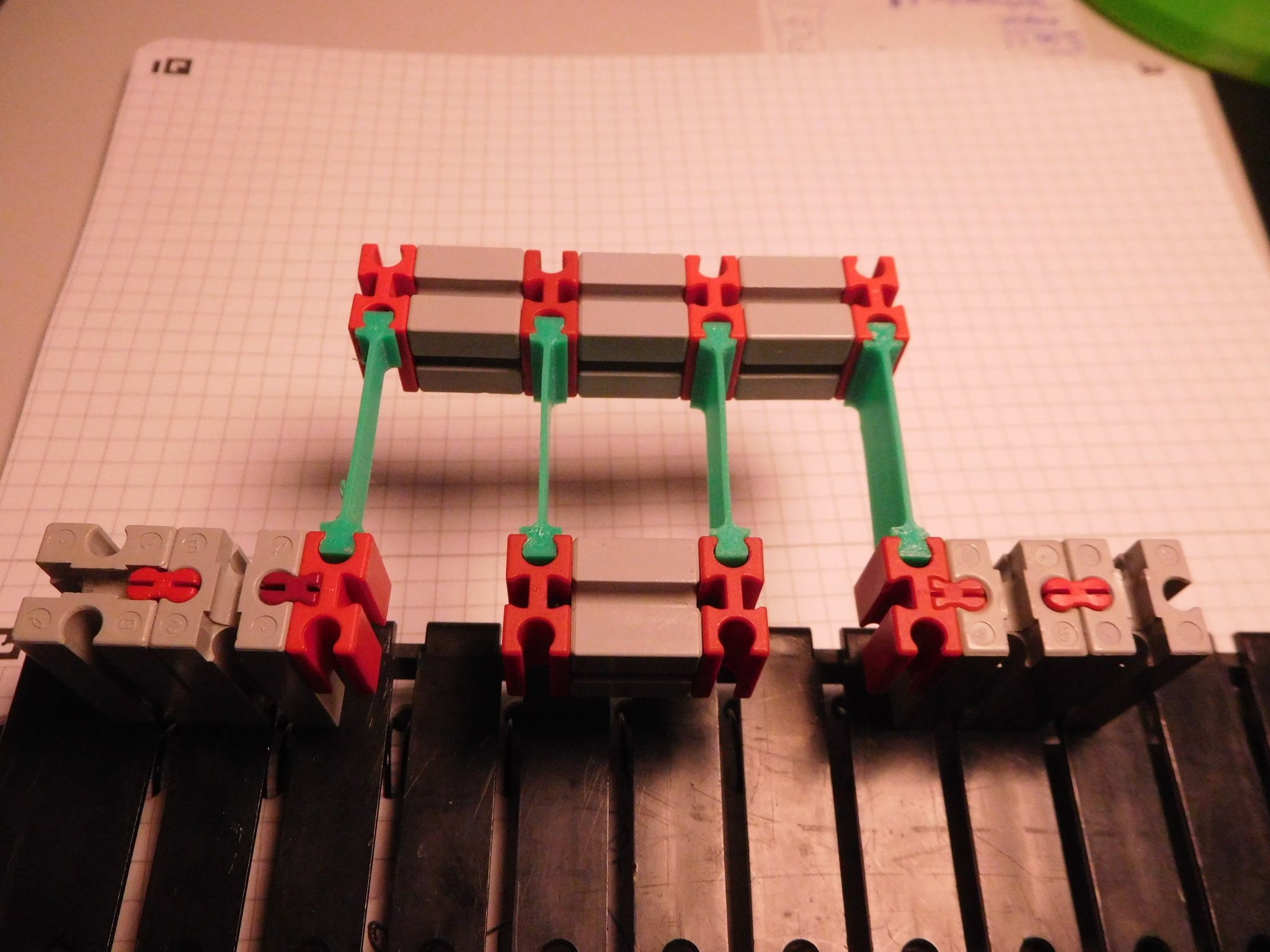

Hier ist ein Linear-Flexure mit 4 Blades zu sehen:

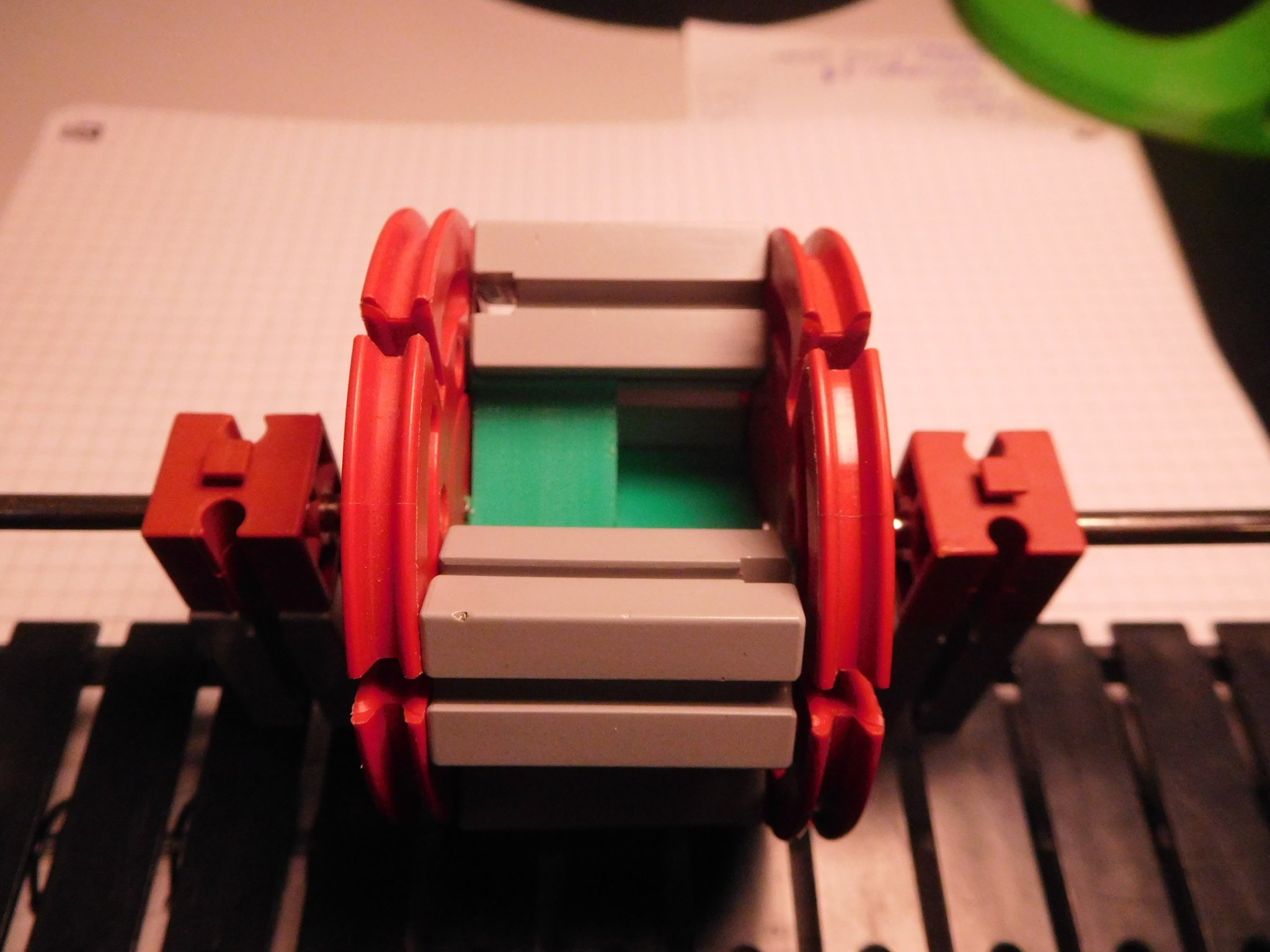

Auch ein Rotations-Flexure ist möglich:

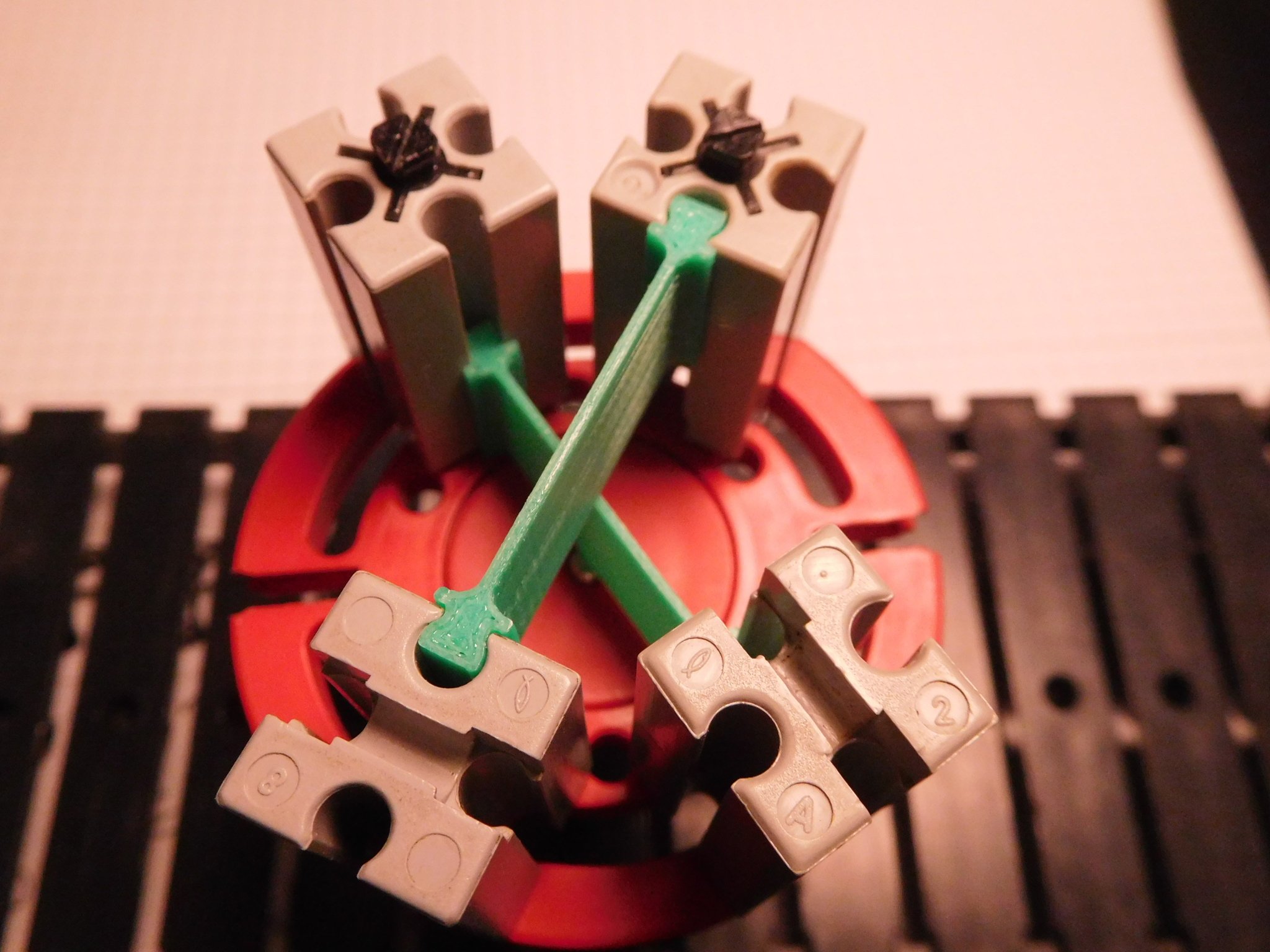

Hier ein Blick ins Innenleben, was zeigt, weshalb man es auch als Kreuz-Federlager bezeichnet:


Man kann die Dicke,Höhe und Länge der Blades im FreeCAD einstellen und so ft-kompatible Flexures herstellen.
Das Beste: Die Dinger sind in wenigen Minuten gedruckt. Also für das "kleine Flexure zwischendurch" genau das Richtige

Grüße
Florian

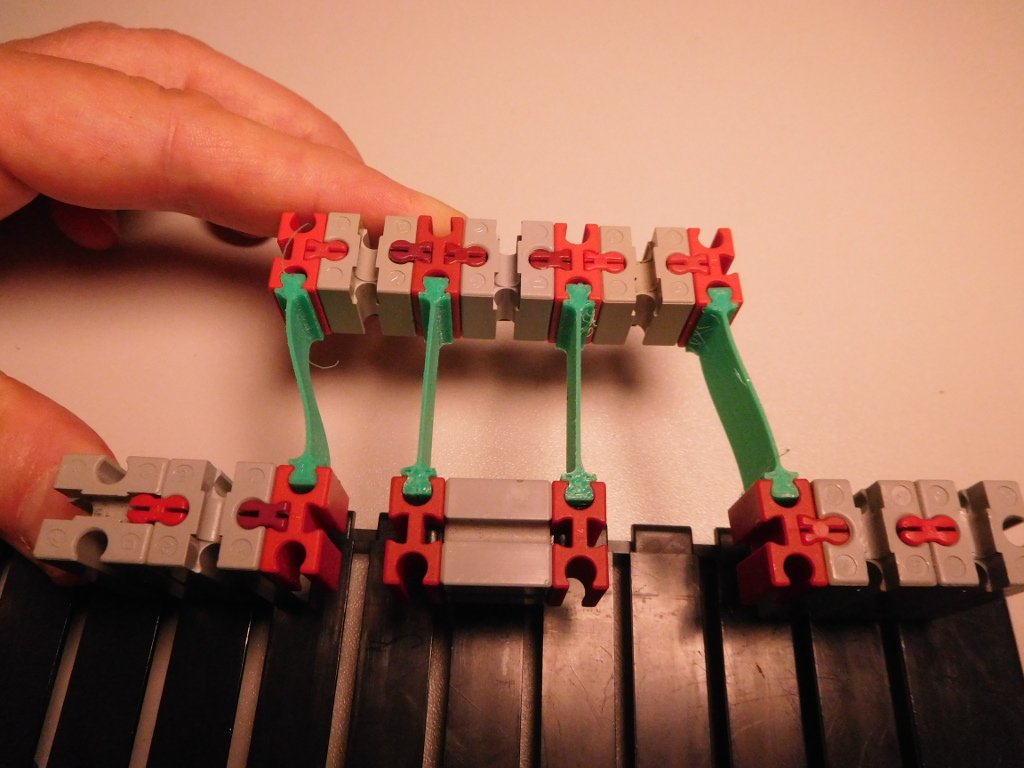

PS: Flexure mit Blades mit 0.6mm Dicke



[atzensepp]

Die 3D-Datein für dieses einfache Design sind hier:
https://www.thingiverse.com/thing:6694171

[juh]

Hallo Florian, klasse Idee, und sehen auch irgendwie richtig gut aus, finde ich.

Hast du schon mal bistabile Mechanismen damit ausprobiert? Ich kann mir vorstellen, dass die bei manchen ft-Modellen sinnvoll einsetzbar wären. Vielleicht könnten für die noch Varianten mit verdicktem Mittelteil vorteilhaft sein, offenbar halten die die Alternativstellung etwas besser:

https://journals.plos.org/plosone/artic ... ne.0168218 s. Fig. 5-7

vg
Jan

[atzensepp]

Hallo Jan,

freut mich, dass Dir die Blades gefallen.

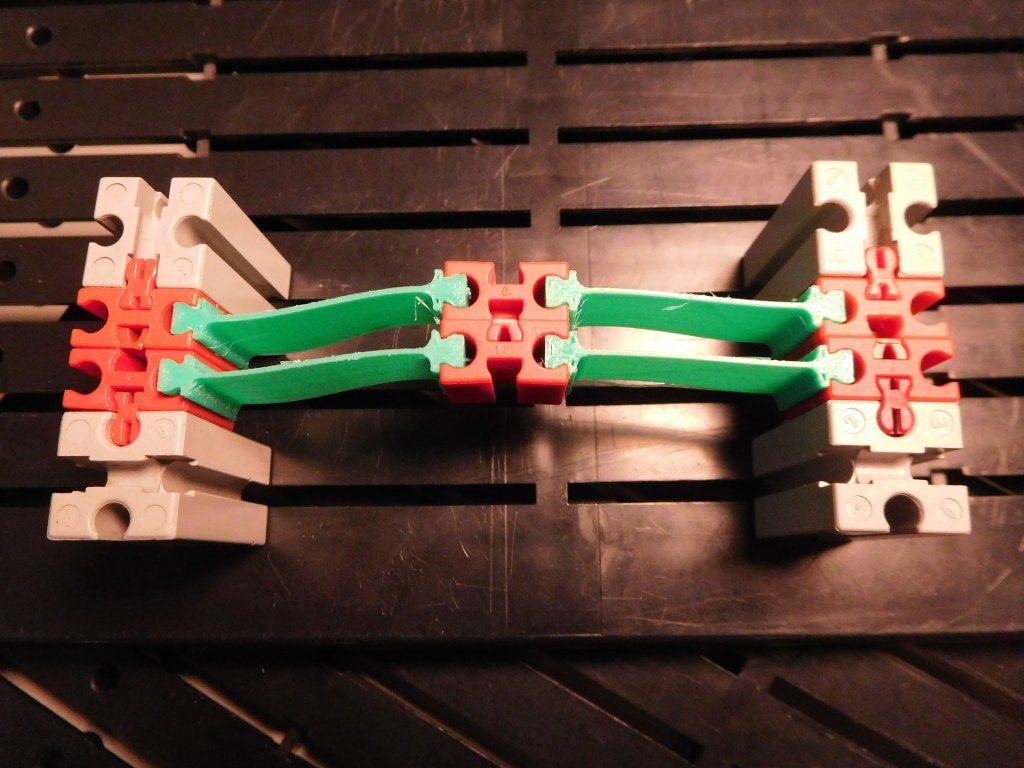

Man kann mit ihnen prinzipiell ein bistabile Elemente bauen. Bid dem hier habe ich Blades mit 2 x 0.5 und 2 x 0.6 mm Dicke genommen. Es hat 5mm Hub.


Sie stehen unter starker Spannung. Also 4 x 0.5mm, bsser noch dünner oder längere Blades.

Grüße
Florian
