Vakuum schalten zB für Vakuumsauger bei Robotern

[Widi]

Hallo
Denke auch Sehenswert
https://www.youtube.com/watch?v=E_W_EzNrFr8

gruss widi

[Fischer-Micha]

(den hatte ich mir auch schon "angeschaut" (zu kaufen )
bei 2:20 sieht man,.. dass der Zylinder auch "am Ende" ist.. und man sieht,..
dass der blaue Zylinder kurz "vor dem Abwurf" ist.. der Saug-Schnupfen "entspannt" sich bereits

Auf diese Ventil Fummelei habe ich dann doch keine Lust... ich dachte, die Bewegung wäre da genauer..

ich zeige gerade noch mal Bilder im "Vakuum-Thread"
VG MIcha

[Fischer-Micha]

so... habe dann auch noch etwas "analysiert"

ich habe hier zwei blaue Kompressoren..,. wobei der eine etwas "rupiger" läuft,..


ich habe mal einen kleinen Industrie-Drucksensor "aus der Werkstatt" ausgeliehen und angeschlossen..

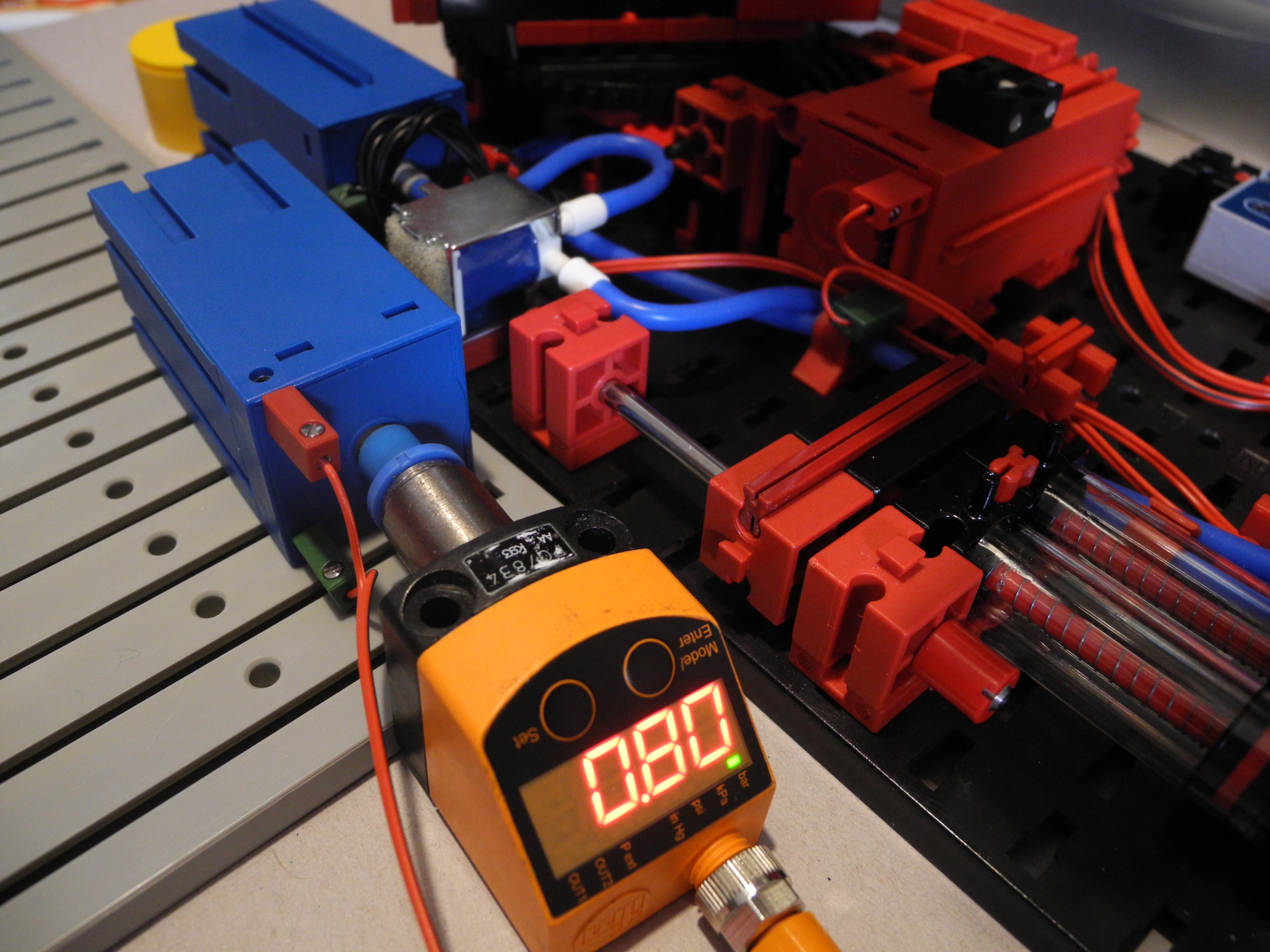

der "bessere" Kompressor bringt 0,9 bar, der etwas schlechtere aber die "angegebenen" 0,8bar.. also alles o.k.

Ich habe diese "billige" Vakuum Pumpe, diese kann auch "positiven Druck" aufbauen..
=> diesen habe ich auch gemessen..

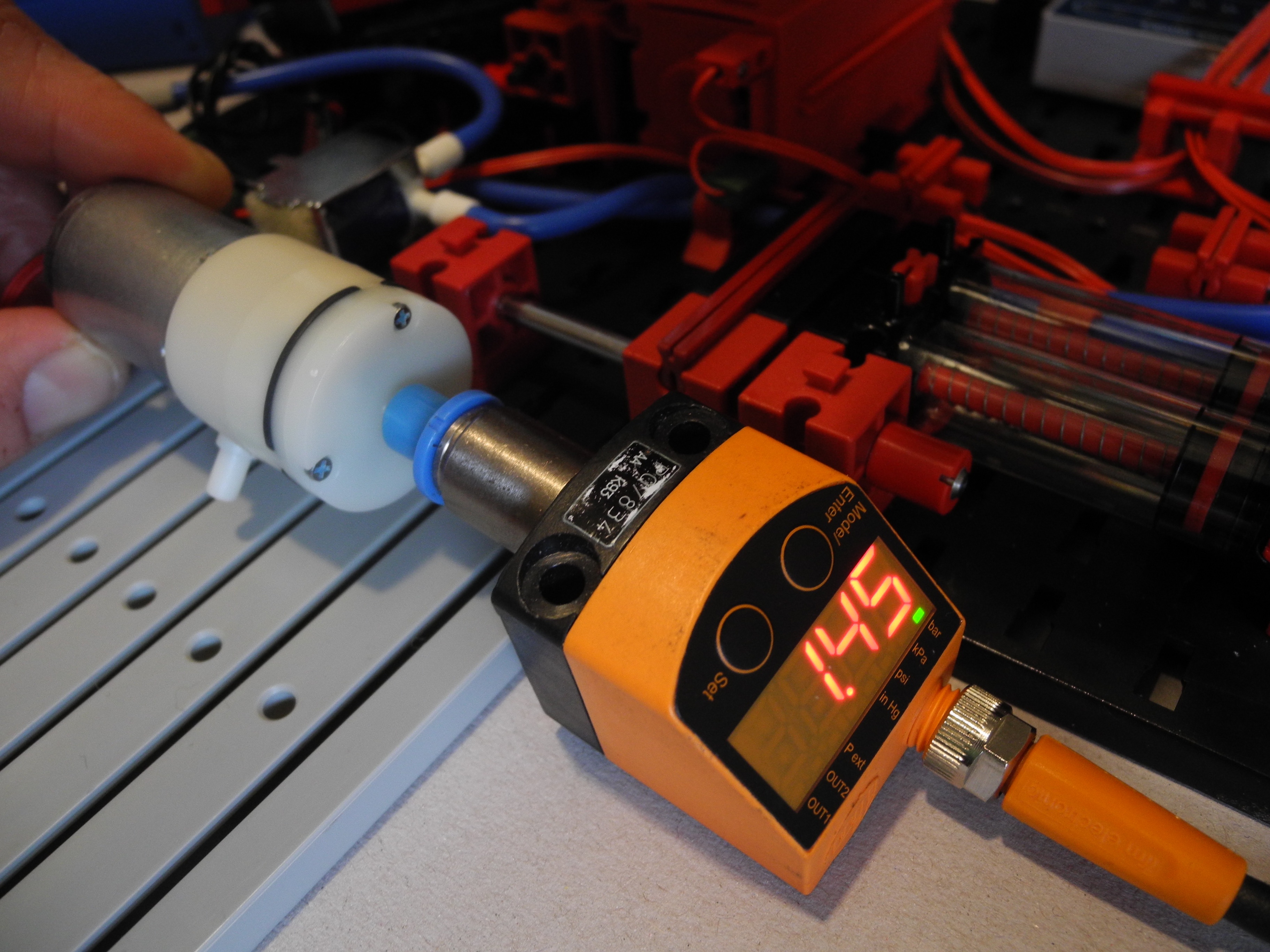

auf der "positiven" Seite bringt diese sogar 1,45bar.. (also schon zuviel für die 1bar Druckfestigkeit von FT Zylindern).
(wenn man das nutzt, sollte man einen Druckminderer oder eine "Soll-Leckage" mit einbauen)

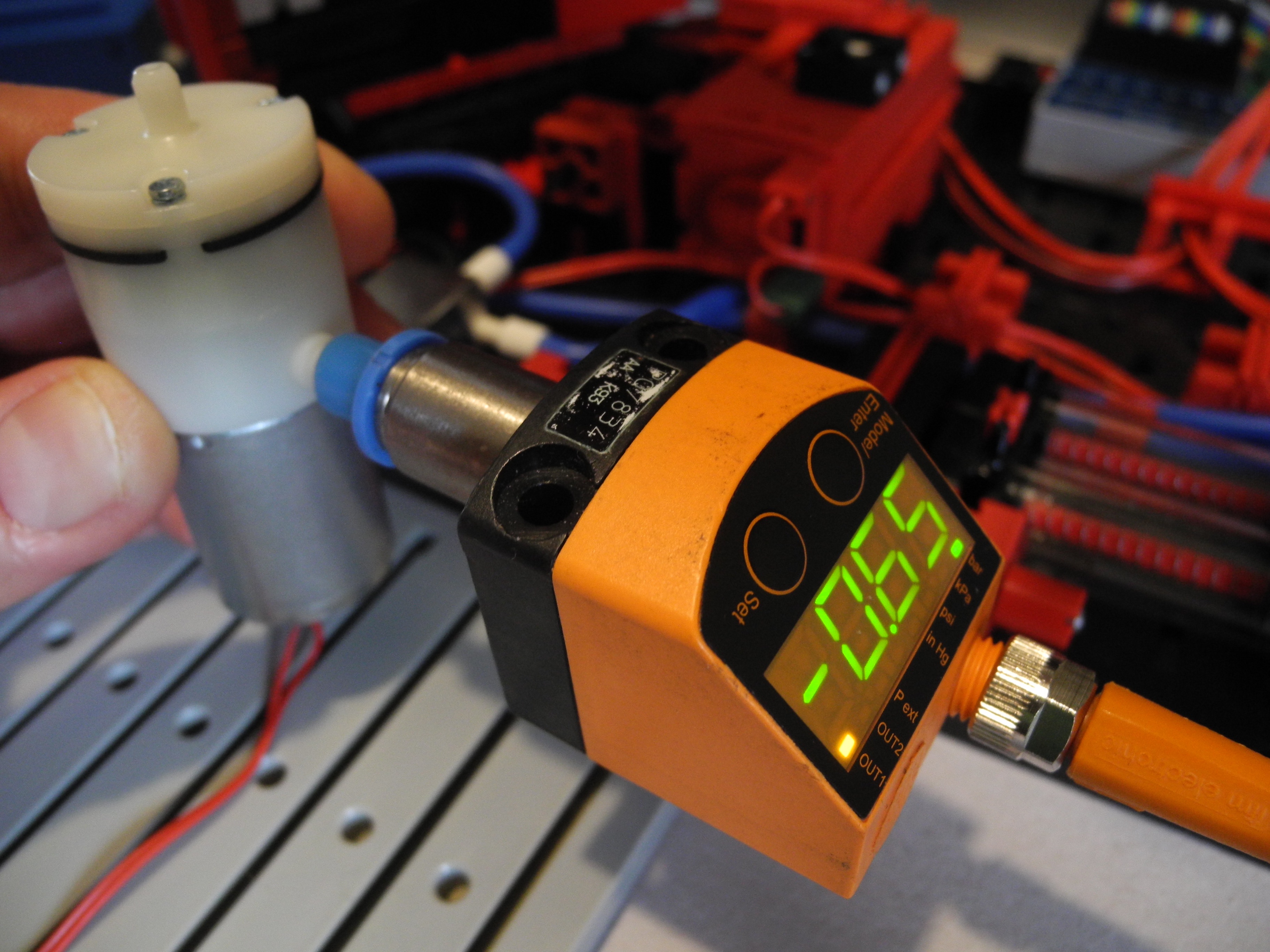

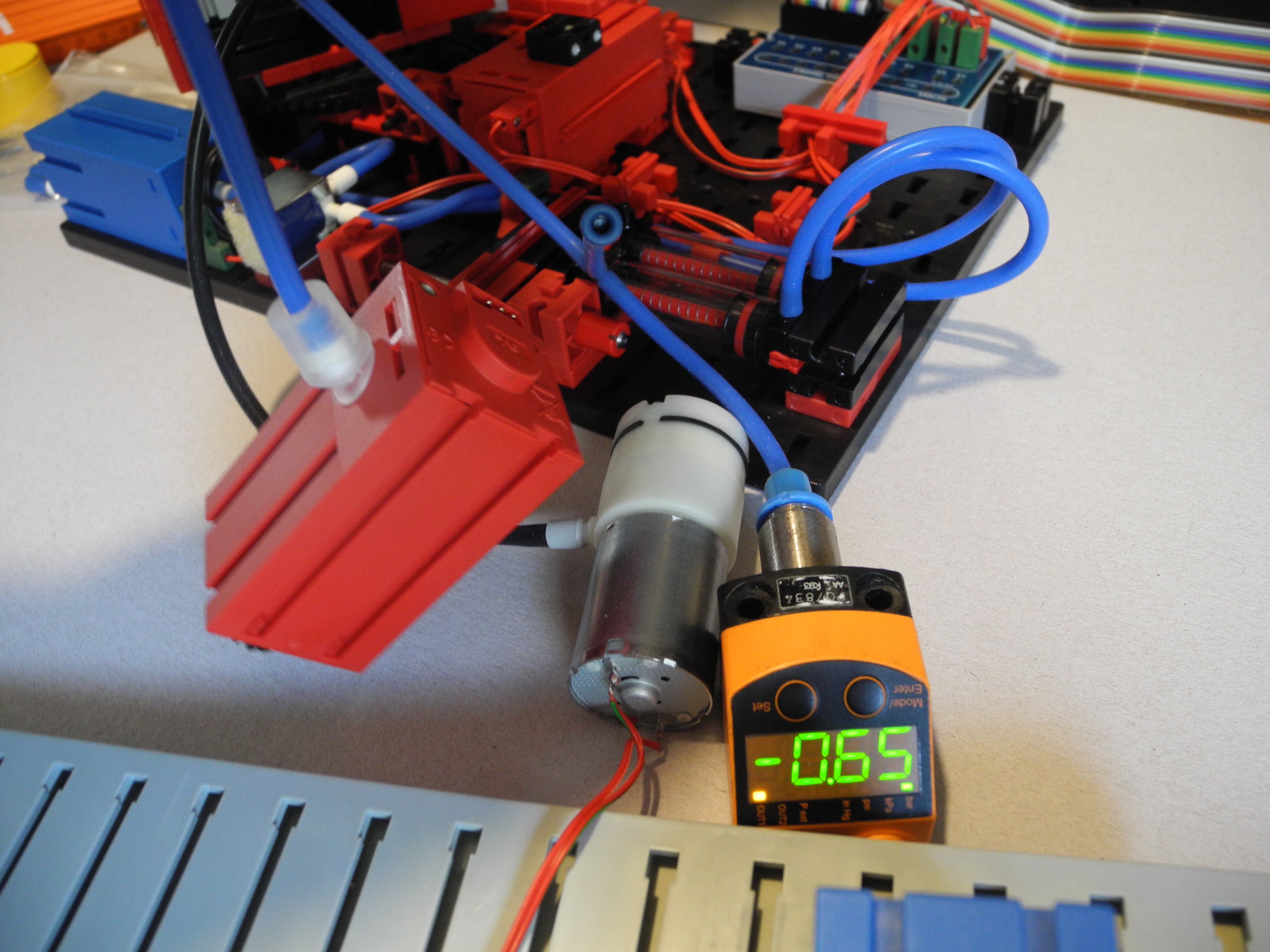

dann habe ich den Drucksensor an die Vakuumseite angeschlossen... die kleine Pumpe bringt tolle -0,65bar (also ideal)


dann habe ich zum Vergleich den Unterdruck hinter dem Zylinder gemessen.. wenn man diesen mit dem Kompressor verschoben hat:

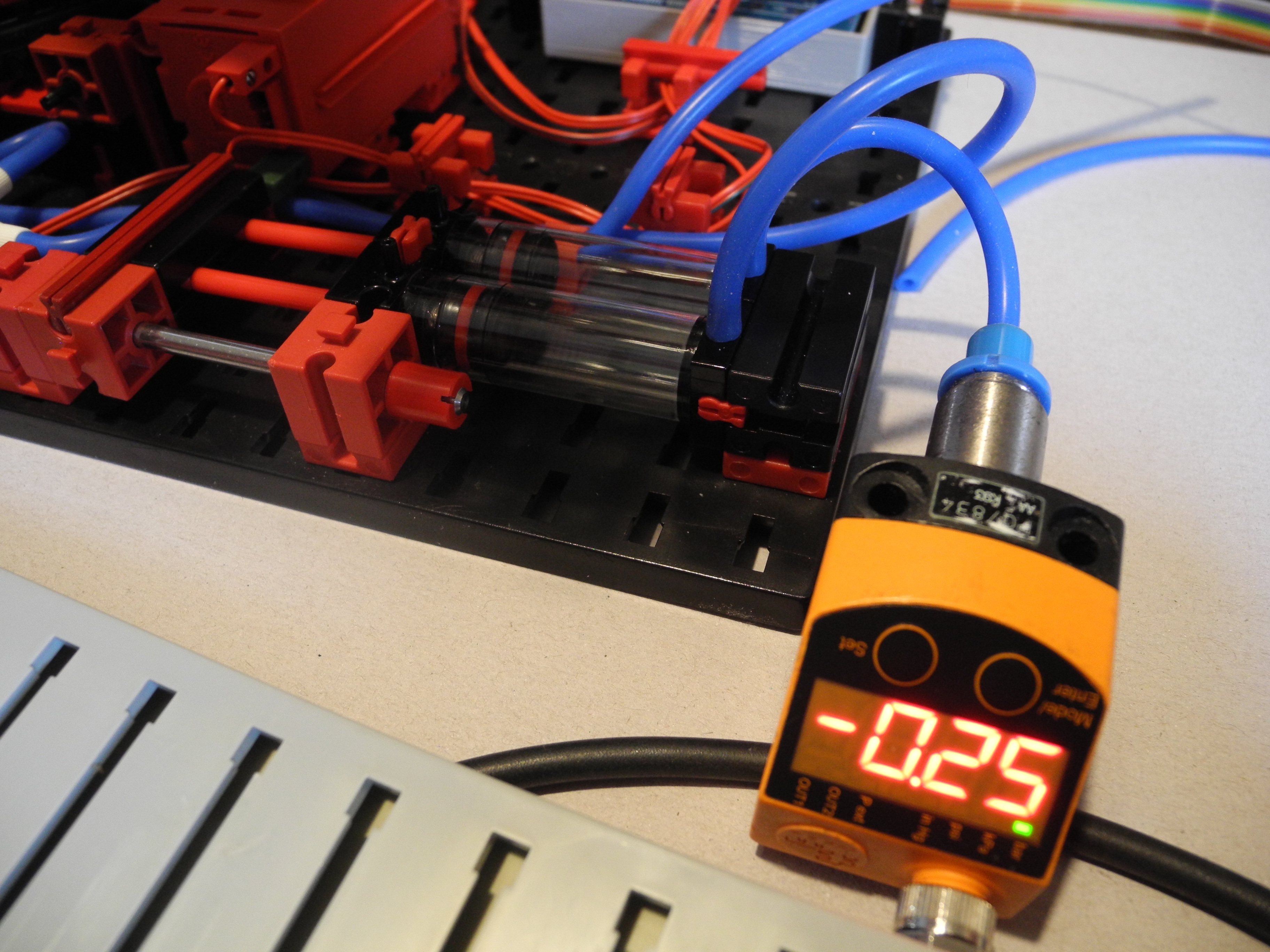

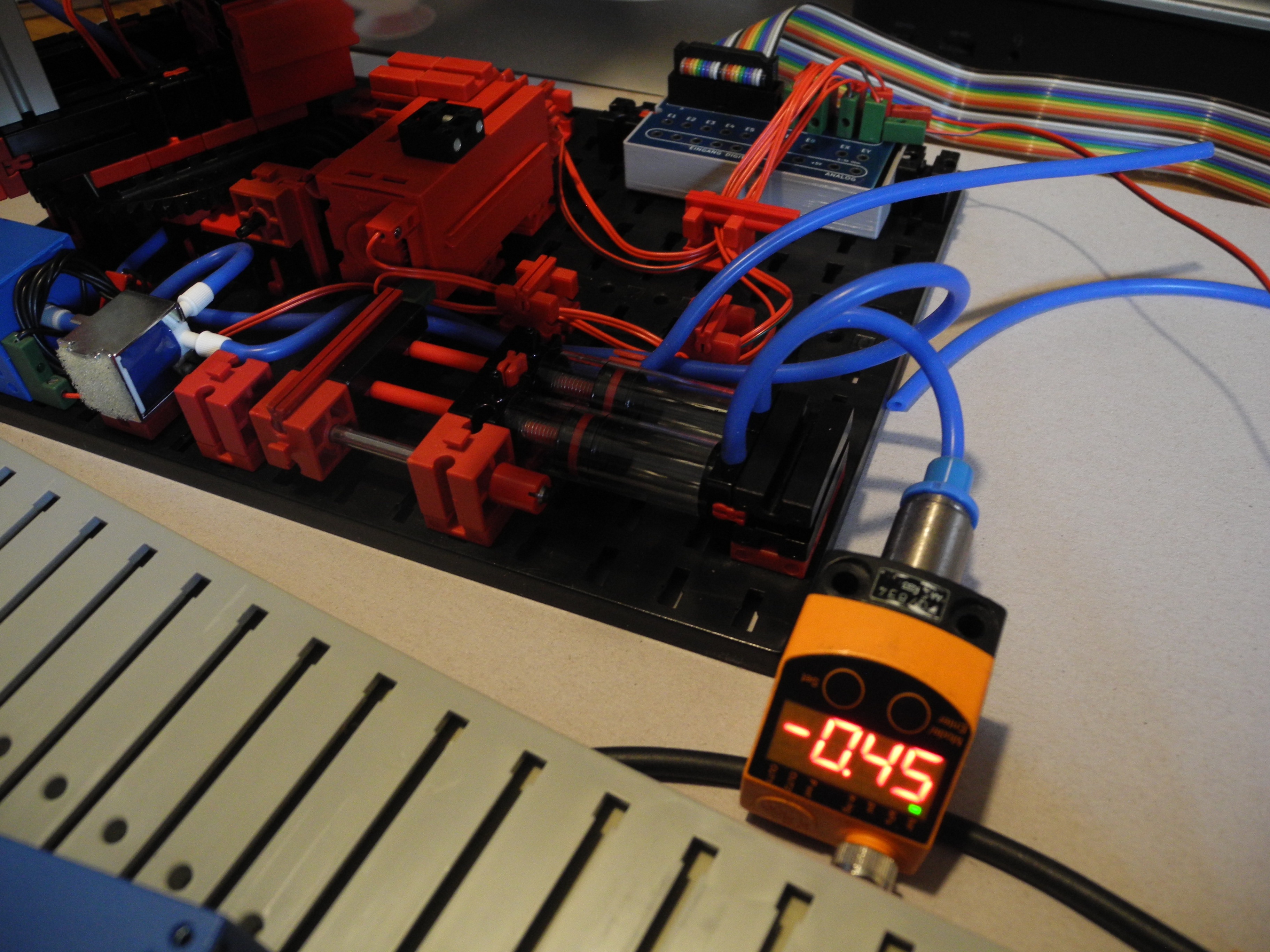

Dieser beträgt in den erste 1-3 Sekunden ca. -0,45bar und dann geht das schnell in Richtung -0,2bar..


und dann


=====
bei -0,1bar ist der Zylinder fast "am Ende"...

[Fischer-Micha]

Dann habe ich mir den Kompressor und die billige Pumpe im Vergleich mal angeschaut..
=> die Anschlüsse sehen schon sehr ähnlich aus..

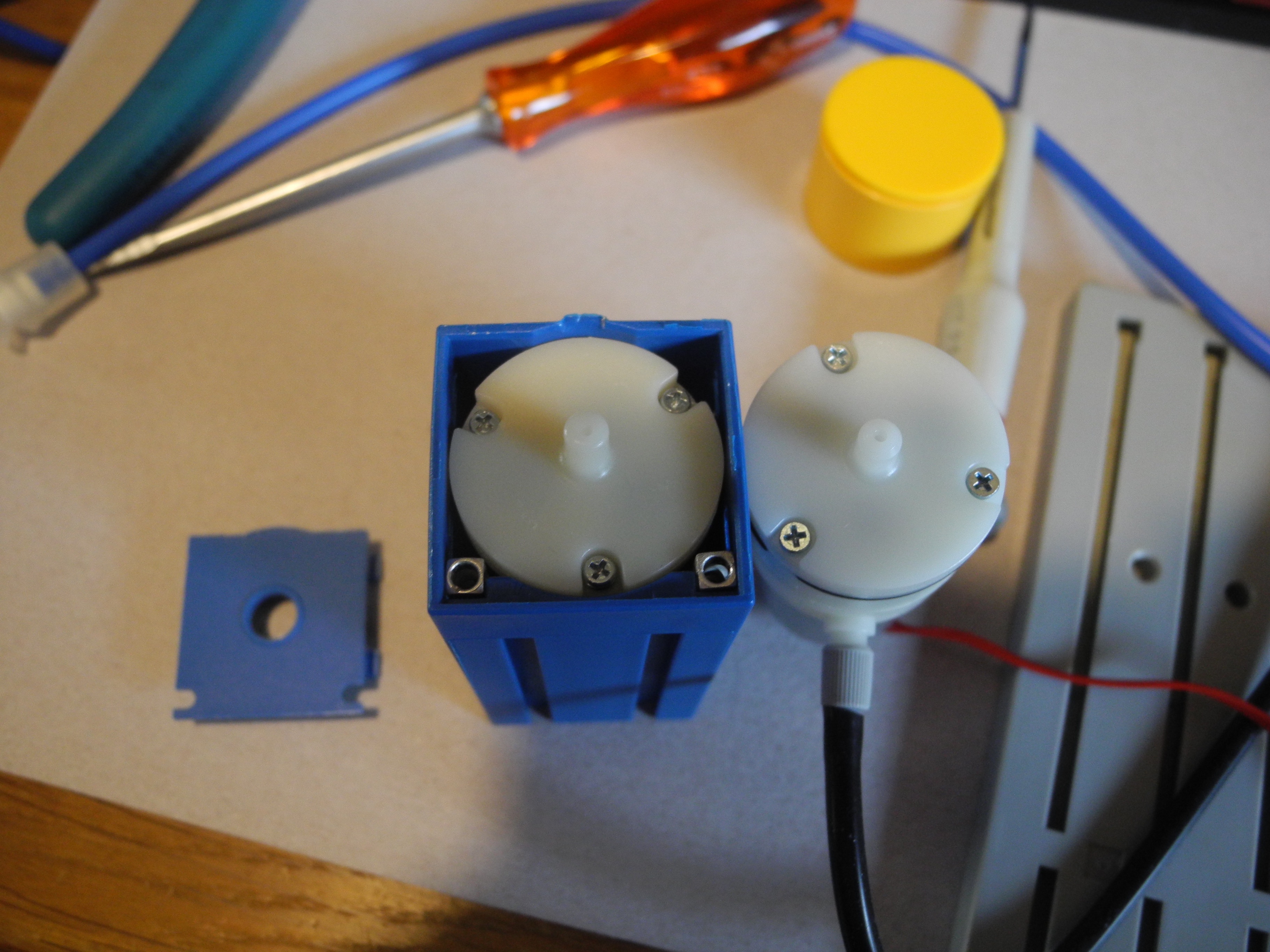

daher mal das blaue Kompressor-Gehäuse "auf gemacht":..

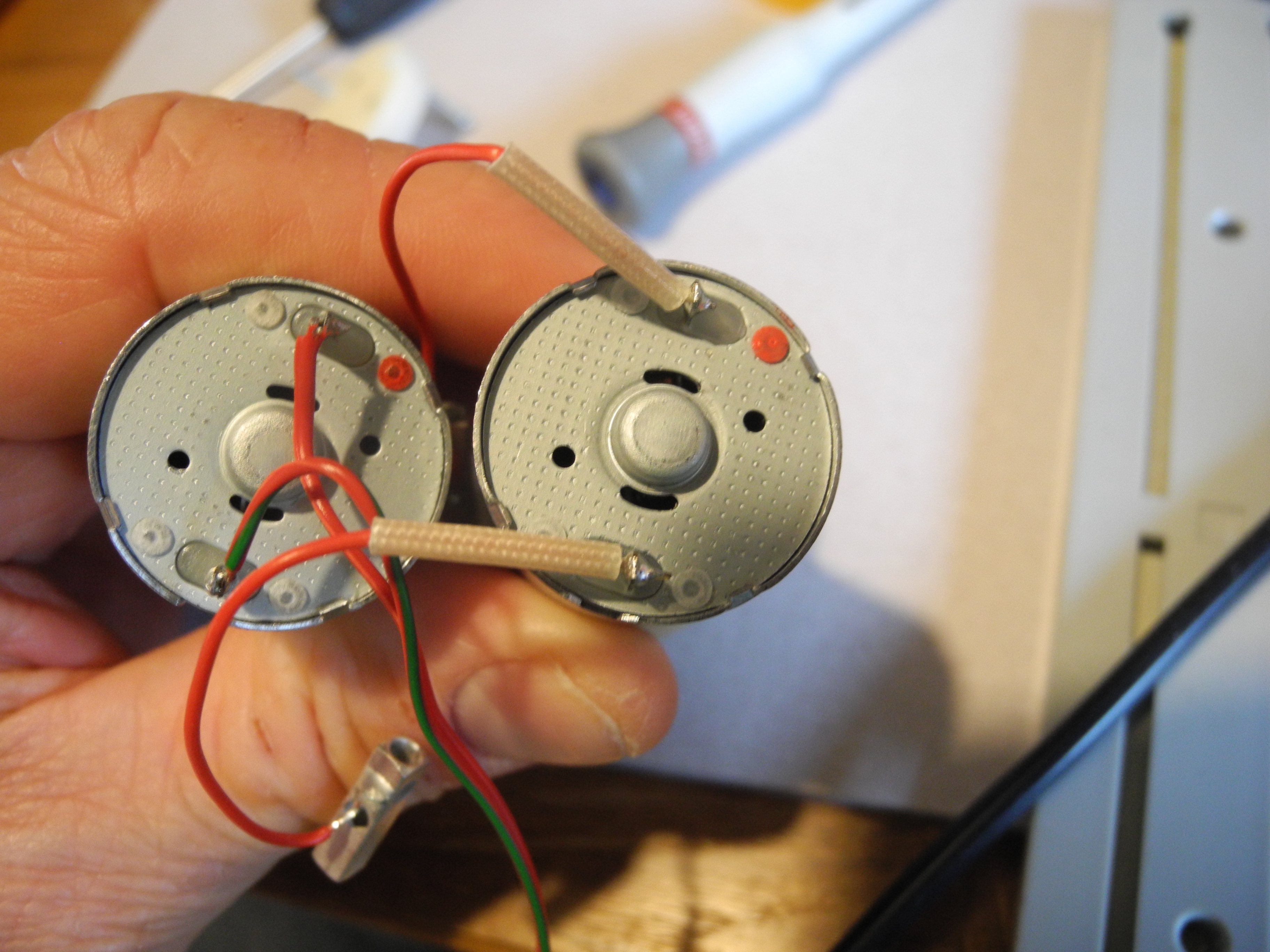

=> das ist zu 99% der gleiche chinesische "Pumpenhersteller":. sogar der kleine rote Punkt an den Anschlusskontakten ist gleich.


=> bei dem FT Kompressor ist einfach die "Unterdruckseite" mit einer kleinen seitlichen Öffnung (Schlitz) anstatt Schlauchanschluss...

Wenn man seitlich etwas "fummelt" sollte man die billige Pumpe auch in das original blaue Gehäuse einbauen können..
(klar, als Vakuumbetrieb müsste man seitlich ein Loch bohren und mit einem Schlitz die Pumpe einschieben,
wenn man diese nur als "positiven" Druck-Kompressor nutzen möchte, sollte man seitlich den Anschluss abschneiden können und ins Gehäuse
einschieben können.

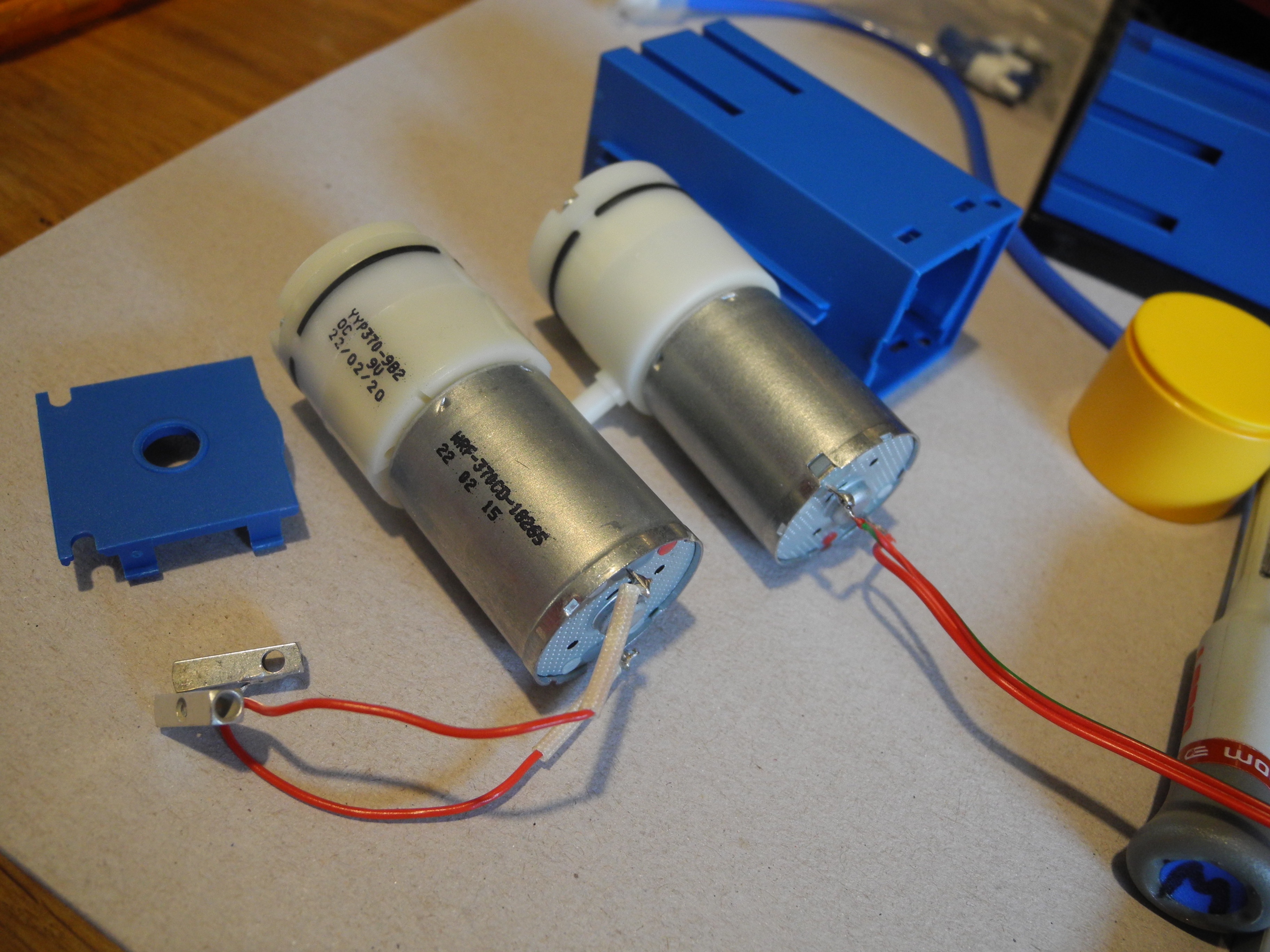

die linke hier im Bild ist der FT Kompressor...

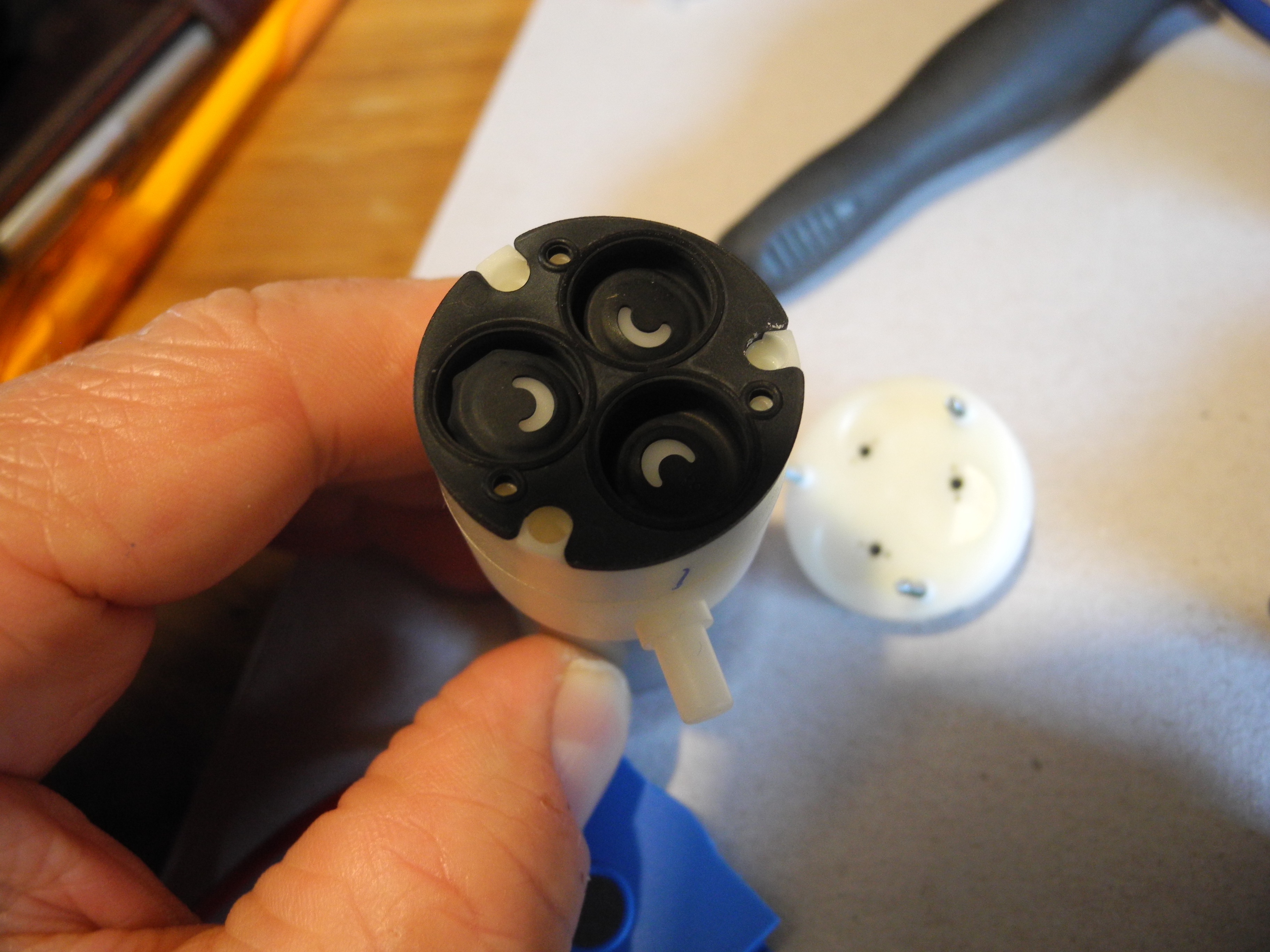

das Wirkprinzip ist eine Membranpumpe:


(die billige China Pumpe ist eigentlich für 12V gemacht.. klappt aber auch mit 6,8V tadellos)
PS: auch die Druckwerte oben habe ich mit 6,8V versorgt.

[juh]

Hallo Micha,
die China-Pumpen dieses Typs gibt es ja in den unterschiedlichsten Konfigurationen, sowohl was die Spannung als auch was die Anschlüsse angeht, ich habe zwar keinen ft-Kompressor, überraschen würde es mich aber nicht, wenn das im Prinzip auch nichts anders ist. Vergleiche waren übrigens hier schon mal Thema, Peter und ich hatten auch schon mal Gehäuse für die beiden Anschlussvarianten gemacht, also bitte kein ft-Gehäuse dafür Opfern! Es gibt übrigens auch noch eine Variante mit Unterdruck an der Vorderseite neben dem Überdruck, die finde ich ein wenig eleganter als den seitlichen Anschluss:



vg
Jan

[PHabermehl]

Als kleine Ergänzung zu dem, was juh eben geschrieben hat, hier noch die Links auf die gedruckten Gehäuse für die Vakuumpumpe:

Juh's Entwurf für den Kompressor: viewtopic.php?f=38&t=4840
Mein Entwurf: viewtopic.php?f=15&t=5208#p37977

Gruß
Peter

(sorry, ich hatte juh's Post nicht richtig gelesen, er hatte schon auf Thingiverse verlinkt und von dort kommt man auch auf die ftc Threads)...

[Fischer-Micha]

Ja,.. danke euch... Hatte das jetzt auch nach dem Hinweis entdeckt..

Mein Original-blaues Gehäuse kann ich ja Schadensfrei auch wieder zu machen..
ich muss mal nach der Vakuum-Pumpe suchen, wo der Anschluss "frontal" ist.. (nicht seitlich)..

Damit wird mein Vakuum Greifer tadellos funktionieren..


(siehe Bild,.. einen (schweren) roten Motor kann ich nun damit "unbegrenzt" hoch halten)...

[Widi]

Hallo Micha

Danke für Deine Bilder und die Versuchsreihe

Ich dachte bisher, der weiße Schlauchanschluss sollte eher weit nach "hinten".. dass scheint aber nicht so..
weiter vorne, scheint er besser abzudichten, und dann ist der Freiraum auch kleiner...
dadurch saugt der Doppelzylinder nicht direkt bis nach hinten...

Auch Dank für diesen guten Tipp

gruss widi

[juh]

ich muss mal nach der Vakuum-Pumpe suchen, wo der Anschluss "frontal" ist.. (nicht seitlich)..

Ich habe meine vom Aliexpress, wo Links meistens nicht lange gültig sind, daher am besten nach "mini pump 370" suchen, aber Vorsicht, es gibt auch Varianten mit überdimensionierten 6mm-Stutzen, auf die die 4mm Schläuche dann nicht mehr passen, und manchmal laufen sie als "water pump", sind aber die gleichen.

vg
Jan
