Wenn ich das richtig verstanden habe, wird beim ftpwrdrive die Steppersteuerung im main loop gepollt und nicht als Timerinterrupt. Anscheinend gab es da Probleme beim timergesteuerten Interrupt. Man könnte ja eigentlich auch den ftpwrdrive als standalone Gerät benutzen. Es ist alles da, jeweils 4 St...

Hallo Stefan, schön zu hören das es weitergeht. Noch eine Anmerkung zum Notstopp. Vielleicht wäre es möglich, die Brakefunktion wahlweise zu aktivieren/deaktivieren, ähnlich wie in der startmoving Funktion. Wenn der Antrieb fälschlicherweise in ein Hindernis fährt, dann ist es oft sinnvoll den Antri...

Hallo, seit einiger Zeit beschäftige ich im Zusammenhang mit dem Buch 'Fischertechnik Roboter mit Arduino' mit dem Ftpwrdrive. Das ist eine super Ergänzung zum Ftduino. Bei der Programmierung sind mir ein paar kleine Sachen aufgefallen. 1. Der Notschalter schaltet zwar die Motoren ab, aber die Spule...

Und zum Schluss: Woher hast Du so viele schicke schwarze Schneckenmuttern? Jan hat recht, die Schneckenmuttern sind aus meinem 3D-Drucker gefallen. Andererseits musst Du mit Schrittmotoren die Positionen anders anlernen. Wie machst Du das denn? Als erstes fahren die Arme gegen den oberen Anschlag, ...

Hallo Dirk,
danke für die Blume, daß Lob kann ich nur zurückgeben. Ich habe ja nur von euch abgekupfert.

Mir ist jetzt schon öfter die Hand in das Gestell oder gegen den Boden gefahren. Ich habe zwar einen Notaustaster installiert, aber der Ftpwrdrive schaltet nur die Motoren aus aber die Spulen bleiben unter Strom wenn man das vor dem Motorstart so eingestellt hat. Da hilft nur Stecker ziehen. Wie kön...

Ich konnte das Bild nicht hochladen weil es einfach zu groß war. Das könnte das Programm auch ruhig melden.

Hallo Thomas, Danke für die Erläuterung. Trotz oder gerade wegen der anfänglichen Schwierigkeiten habe ich viel über den ftduino (Arduino) und seine Programmierung gelernt. Eure Codes waren gute Grundlage für die Schrittmotorsteuerung, besonders die Berechnungen hätte ich alleine wohl nicht hinbekom...

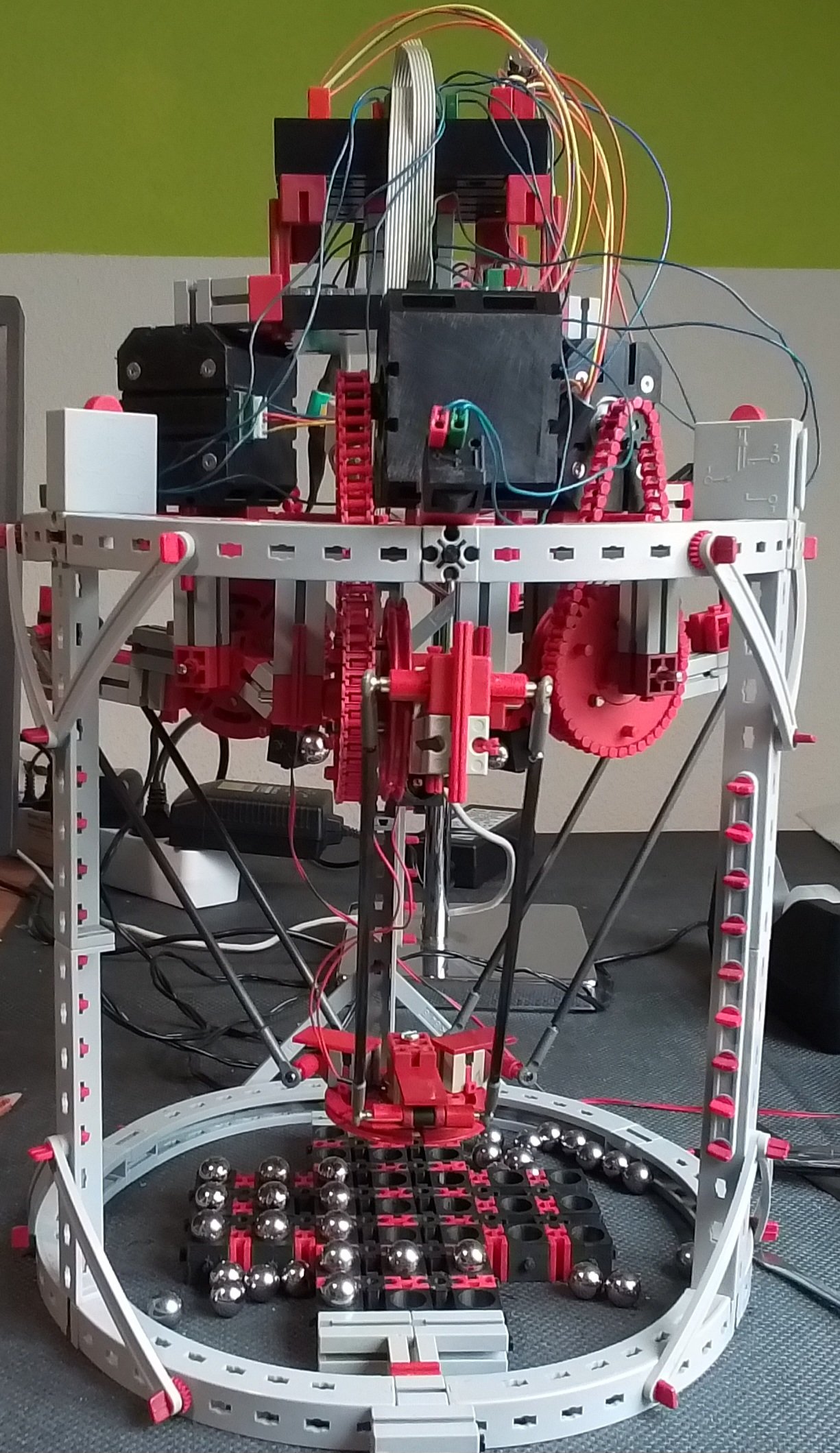

Hallo Fischertechniker, unter dem Weihnachtsbaum lag auf eigenen Wunsch das Buch "Fischertechnik Roboter mit Arduino". Angefangen habe ich mit dem Delta Roboter und habe ihn zunächst 1:1 nach dem Buch aufgebaut. Als Controller habe ich den ftduino vorgesehen. Das Tic Tac Toe mit Nunchucksteuerung ha...

#juh Ich arbeite mit Fusion 360. Gedruckt wird auf einem alten Ender 3 pro. Der ist zwar langsam aber man bekommt ganz gute Qualität raus. Freecad habe ich auch schon auf dem Rechner und wenn Fusion noch weiter eingeschränkt wird, werde ich wohl umsteigen. Es wäre super, wenn du deinen CAD Entwurf v...

Klasse Design, Hut ab. Ich habe mir sofort einen Taster gedruckt und es hat dank des excellenten Entwurfs und der ausführlichen Beschreibung alles auf Anhieb geklappt. Nacharbeiten war nicht erforderlich und der Druck der Feder war auch kein Problem. Die Nuten passen auch sehr gut, die Nocken lassen...

Hallo Freunde, Winterzeit ist Programmierzeit. Also habe ich mich mal an die schon lange schlummernde Idee für eine Rampensteuerung bei Encodermotoren für den FtDuino gemacht. Herausgekommen ist dabei eine Erweiterung der FtDuino Bibliothek um die Funktion motor_counter_ramp(...). Die ursprüngliche ...

Guter Tipp, dann kann man für jedes Projekt die Libraries individuell anpassen ohne das Original zu verändern. COUNTER_FILTER hat anscheinend Einfluss auf die serielle Kommunikation. Ist der Wert zu gering stört das laufende Programm auf dem ftduino den Monitor und das Upload funktioniert nicht mehr.

Das war einfacher als ich dachte. Ich habe die Quelldatei ftduino.cpp im Editor geöffnet und den Wert für COUNTER_FILTER auf 25 geändert. Ich hatte nicht damit gerechnet, dass beim compilieren eines Sketches die includierte ftduino Library neu compiliert wird wenn sie geändert wurde. Komisch finde i...

Hallo, ich experimentiere gerade mit einem Getriebe-Encodermotor herum und teste die 2 Impulsausgänge des Motors am ftduino. Der Motor hat eine Übersetzung von 35:1 und generiert jeweils 11 Impulse pro Umdrehung der Motorwelle. Die Nenndrehzahl beträgt 170 Upm am Getriebeausgang. 20240827_180709[1]....

Unter Verwendung der Unit synaser (http://synapse.ararat.cz/doc/help/synaser.html) kann ich jetzt Daten zwischen ftduino und PC (free Pascal) hin und her schicken. Dazu die beiden Testprogrämmchen: #include <Arduino_BuiltIn.h> #include <FtduinoSimple.h> byte Zahl=0; int counter=0; String Meldung="Da...

Es handelt sich um einen reinen Testcode um die serielle Kommunikation zu testen. Auf Pascalseite wird über die Tastatur ein Zeichen eingegeben und anschließend zum ftduino übertragen. Auf ftduino Seite wird laufend der Übertragungspuffer abgefragt. Wenn ein Zeichen im Puffer ist, wird kurz die LED ...

Hallo Leute, ich versuche aus einem Free Pascal Programm Daten mit dem ftduino auszutauschen. Mit einer Vorlage aus dem Netz habe ich einen Teilerfolg erzielt. Hier die Programme: #include <Arduino_BuiltIn.h> #include <FtduinoSimple.h> char ch; int counter; void setup() { Serial.begin(115200); pinMo...

Super Idee. So etwas schwebt mir auch vor als Seilkamera wie sie in einigen Fußballstadien zu finden sind. Die Seillänge kann mit einer umschlungenen Seilrolle die einen Dekoder antreibt abnehmen. Direkt über die Seilspule zu messen ist zu ungenau, weil sich der Durchmesser laufend ändert. Am schwie...

Hallo, ich möchte gerne auf der Modellseite neuere Hardware einsetzen und habe dabei an den ftduino gedacht. Als alter Pascalfreak möchte ich aber gerne weiter mit Delphi 7 unter XP arbeiten. Meines Wissens ist die Arduino IDE 1.8.9 die letzte unter XP lauffähige. Ist es möglich mit dieser IDE den f...
