ft-24V-Industriemodelle
Hallo,
ist jemandem bekannt wie an den ft-24V-Industriemodellen die Lichtschranken an die SPS angebunden werden?
Gruß+Dank
Lurchi
ist jemandem bekannt wie an den ft-24V-Industriemodellen die Lichtschranken an die SPS angebunden werden?
Gruß+Dank
Lurchi
- fishfriend
- Beiträge: 2012
- Registriert: 26 Nov 2010, 11:45
Re: ft-24V-Industriemodelle
Hallo...
24V LED an Ausgang.
Siehe z.B. ffm:
https://www.fischerfriendswoman.de/inde ... =4#R7800vz
oder Santjohanser:
https://santjohanser.de/fischertechnik/ ... v-montiert
Mit freundlichen Grüßen
Holger
24V LED an Ausgang.
Siehe z.B. ffm:
https://www.fischerfriendswoman.de/inde ... =4#R7800vz
oder Santjohanser:
https://santjohanser.de/fischertechnik/ ... v-montiert
Mit freundlichen Grüßen
Holger
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
Re: ft-24V-Industriemodelle
Hallo Holger,
besten Dank für die Antwort.
Es ging mir eigentlich mehr um die Problematik wie ich die Fotowiderstände von Lichtschranken auf den Eingang einer SPS verbringen muss.
Gruß
Lurchi
besten Dank für die Antwort.
Es ging mir eigentlich mehr um die Problematik wie ich die Fotowiderstände von Lichtschranken auf den Eingang einer SPS verbringen muss.
Gruß
Lurchi
Re: ft-24V-Industriemodelle
Hallo Lurchi,
wenn mit Analog-Abfrage durch SPS im Bereich 0 bis 10 V, z. B.
https://makrothek.de/index.php/programm ... eitssensor
Wäre einfach möglich wenn Analog-Eingänge an der SPS verfügbar.
Ein einfacher Spannungsteiler ginge auch. Muß man nur die Widerstandsverhältnisse berechnen
sowie den Eingangswiderstand der SPS berücksichtigen. Dazu die Programmierung-Frickelei des
Schwellwertes per SPS-Software. Für Laien nicht gerade sehr empfehlenswert.
Dazu muß man nur höllisch aufpassen daß die Versorgungsspannungen 9V und 24V sich nicht in die Quere
kommen.
Besser wäre für nicht so bewanderte "Stromologen" ein Modul mit Eingang für Fotowiderstand mit
einstellbarem Schwellwert und einfachem Relais-Ausgang. Entweder selber zusammenfrickeln oder
Ausschau auf Marktplaces, bzw. Silberlinge mit Relais oder Rotlinge mit Relais sollten auch
gut funktionieren.
Wäre eine einfache sichere Methode um die 24V vom Fischertechnik-System fernzuhalten. Ganz einfach,
da durch das Relais galvanisch von den 9V getrennt.
Glaube, Fischertechnik hat so eine Adapterplatine zwischen dem Fischertechnik-System und der SPS um
einen einfachen sicheren Betrieb zu gewährleisten.
wenn mit Analog-Abfrage durch SPS im Bereich 0 bis 10 V, z. B.
https://makrothek.de/index.php/programm ... eitssensor
Wäre einfach möglich wenn Analog-Eingänge an der SPS verfügbar.
Ein einfacher Spannungsteiler ginge auch. Muß man nur die Widerstandsverhältnisse berechnen
sowie den Eingangswiderstand der SPS berücksichtigen. Dazu die Programmierung-Frickelei des
Schwellwertes per SPS-Software. Für Laien nicht gerade sehr empfehlenswert.
Dazu muß man nur höllisch aufpassen daß die Versorgungsspannungen 9V und 24V sich nicht in die Quere
kommen.
Besser wäre für nicht so bewanderte "Stromologen" ein Modul mit Eingang für Fotowiderstand mit
einstellbarem Schwellwert und einfachem Relais-Ausgang. Entweder selber zusammenfrickeln oder
Ausschau auf Marktplaces, bzw. Silberlinge mit Relais oder Rotlinge mit Relais sollten auch
gut funktionieren.
Wäre eine einfache sichere Methode um die 24V vom Fischertechnik-System fernzuhalten. Ganz einfach,
da durch das Relais galvanisch von den 9V getrennt.
Glaube, Fischertechnik hat so eine Adapterplatine zwischen dem Fischertechnik-System und der SPS um
einen einfachen sicheren Betrieb zu gewährleisten.
- fishfriend
- Beiträge: 2012
- Registriert: 26 Nov 2010, 11:45
Re: ft-24V-Industriemodelle
Hallo...
Ich bin mir nicht ganz sicher, ob ich das jetzt richtig verstanden habe.
-Aktuelle- Anlagen z.B. mit SIMATIC S7-1500, gehen über Foto-Transistor nicht -Widerstand.
Genauen Typ muss ich nachschauen BPY.... SFH... ist auf jeden Fall ein 30V Typ.
Aber, normalerweise geht es über DI, also den digitalen EIngang. Dazu wird der Fototransistor an +24V und an Di angeschlossen.
Soweit ich das sehe, geht das nicht über die 24V Adapterplatine sondern direkt.
Ansatzweise kann man das hier in der PDF "sehen" z.B. ab S.113:
https://www.fischertechnik.de/-/media/f ... 40-24v.pdf
In der PDF sind noch viel mehr Infos. Auf der Seite 113 zum Hochregallager HBW ist leider ein kleiner Fehler in der Bezeichnung. I5 gibt es zweimal. EIner davon muss I6 sein. Aber die Lichtschranke I2 und I3 gehen da auf DI1.1 und DI1.2 .
In der ft-Doku gibt es auch noch mehr zur 24V Adapterplatine.
-Alte- Anlagen mit Foto-Widerstand, muss ich erst nochmal nachschauen.
Mit freundlichen Grüßen
Holger
Ich bin mir nicht ganz sicher, ob ich das jetzt richtig verstanden habe.
-Aktuelle- Anlagen z.B. mit SIMATIC S7-1500, gehen über Foto-Transistor nicht -Widerstand.
Genauen Typ muss ich nachschauen BPY.... SFH... ist auf jeden Fall ein 30V Typ.
Aber, normalerweise geht es über DI, also den digitalen EIngang. Dazu wird der Fototransistor an +24V und an Di angeschlossen.
Soweit ich das sehe, geht das nicht über die 24V Adapterplatine sondern direkt.
Ansatzweise kann man das hier in der PDF "sehen" z.B. ab S.113:
https://www.fischertechnik.de/-/media/f ... 40-24v.pdf
In der PDF sind noch viel mehr Infos. Auf der Seite 113 zum Hochregallager HBW ist leider ein kleiner Fehler in der Bezeichnung. I5 gibt es zweimal. EIner davon muss I6 sein. Aber die Lichtschranke I2 und I3 gehen da auf DI1.1 und DI1.2 .
In der ft-Doku gibt es auch noch mehr zur 24V Adapterplatine.
-Alte- Anlagen mit Foto-Widerstand, muss ich erst nochmal nachschauen.
Mit freundlichen Grüßen
Holger
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
Re: ft-24V-Industriemodelle
Hallo,

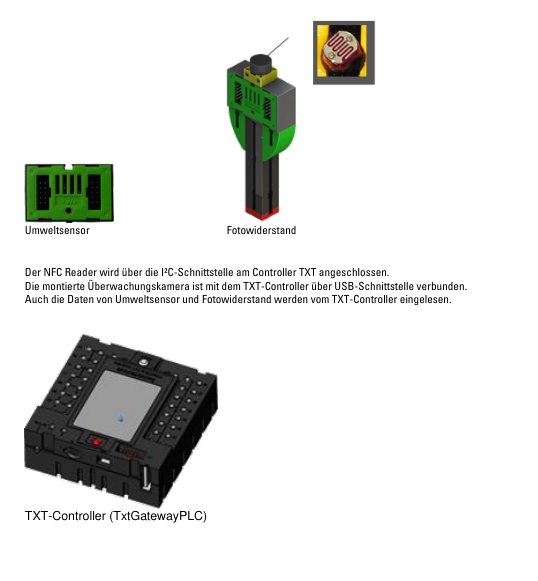

aus dem vorhergehenden Link von Holger auf Seite 122:
Grafikausschnitt von S.122 der Fischertechnik-Industrie4.0-Anleitung
aus dem vorhergehenden Link von Holger auf Seite 122:
Grafikausschnitt von S.122 der Fischertechnik-Industrie4.0-Anleitung
- Dateianhänge
-
- Industrie40-Seite122.png (100.63 KiB) 2628 mal betrachtet
- fishfriend
- Beiträge: 2012
- Registriert: 26 Nov 2010, 11:45
Re: ft-24V-Industriemodelle
Hallo...
Wobei dieser LDR nicht für eine Lichtschranke eingesetzt wird. S. Ausgangposting.
Im Grunde "kann" man auch LDRs für die Lichtschranke nehmen. Es ist halt die Frage was für eine SPS es ist.
Wieviel Strom darf max in den EIngang fließen, um eine logische 1 zu erzeugen.
Da können wir ohne weitere Infos nur raten...
Mit freundlichen Grüßen
Holger
Wobei dieser LDR nicht für eine Lichtschranke eingesetzt wird. S. Ausgangposting.
Im Grunde "kann" man auch LDRs für die Lichtschranke nehmen. Es ist halt die Frage was für eine SPS es ist.
Wieviel Strom darf max in den EIngang fließen, um eine logische 1 zu erzeugen.
Da können wir ohne weitere Infos nur raten...
Mit freundlichen Grüßen
Holger
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
Re: ft-24V-Industriemodelle
Moin allerseits,
bei den Industriemodellen gibt es zwei Varianten:
1. Ohne Verstärker (die ältere Variante): Hier schaltet der Fototransistor direkt die 24V am SPS-Eingang. Die SPS (insbesondere Siemens) haben Pull-Down Widerstände verbaut, brauchen also aktiv nur ein "High". Eine Siemens SPS zieht üblicherweise am Eingang 7mA bei High-Pegel.
2. Mit Verstärker (neuere Variante): Hier wird das Signal des Fototransistors über einen Verstärker aufbereitet, so dass aktiv sowohl High als auch Low ausgegeben wird (Push-Pull Endstufe).
Variante 1 reicht i.A., nur bei weit auseinanderstehenden Lichtschranken kann es zu Problemen kommen.
Gruß
Thomas
bei den Industriemodellen gibt es zwei Varianten:
1. Ohne Verstärker (die ältere Variante): Hier schaltet der Fototransistor direkt die 24V am SPS-Eingang. Die SPS (insbesondere Siemens) haben Pull-Down Widerstände verbaut, brauchen also aktiv nur ein "High". Eine Siemens SPS zieht üblicherweise am Eingang 7mA bei High-Pegel.
2. Mit Verstärker (neuere Variante): Hier wird das Signal des Fototransistors über einen Verstärker aufbereitet, so dass aktiv sowohl High als auch Low ausgegeben wird (Push-Pull Endstufe).
Variante 1 reicht i.A., nur bei weit auseinanderstehenden Lichtschranken kann es zu Problemen kommen.
Gruß
Thomas
Gruß
Thomas
Thomas
- fishfriend
- Beiträge: 2012
- Registriert: 26 Nov 2010, 11:45
Re: ft-24V-Industriemodelle
Hallo Thomas
Lange nicht mehr gesprochen...
Danke für die Info.
Ist der Verstärker auf der Platine oder sind die "am" Bauteil?
Mit freundlichen Grüßen
Holger
Lange nicht mehr gesprochen...
Danke für die Info.
Ist der Verstärker auf der Platine oder sind die "am" Bauteil?
Mit freundlichen Grüßen
Holger
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
Re: ft-24V-Industriemodelle
Hallo Holger,
der Verstärker ist auf der Platine - der Fototransistor ist ein ganz normaler 36134.
Die Platine dient der Vereinfachung der Verdrahtung, Schutz vor Kurzschluss und stellt die Relais fürs Umpolen der Motoren.
der Verstärker ist auf der Platine - der Fototransistor ist ein ganz normaler 36134.
Die Platine dient der Vereinfachung der Verdrahtung, Schutz vor Kurzschluss und stellt die Relais fürs Umpolen der Motoren.
Gruß
Thomas
