Hallo,
die Anfrage richtet sich an die 3D-Druckexperten.
Ich brauche den Statikbaustein mit der Artikelnummer:36298 mit einem zusätzlichem Mittelsteg,da soll ein S-Riegel 6 durchpassen.Zwischen den Mittelstegen soll eine Riegelscheibe passen.
Ist es möglich,so etwas zu drucken???
Gruß Heinz
die Anfrage richtet sich an die 3D-Druckexperten.
Ich brauche den Statikbaustein mit der Artikelnummer:36298 mit einem zusätzlichem Mittelsteg,da soll ein S-Riegel 6 durchpassen.Zwischen den Mittelstegen soll eine Riegelscheibe passen.
Ist es möglich,so etwas zu drucken???
Gruß Heinz
- PHabermehl
- Beiträge: 2439
- Registriert: 20 Dez 2014, 22:59
- Wohnort: Bad Hersfeld
Re: Artikel-Nr. 36298
Hallo Heinz,

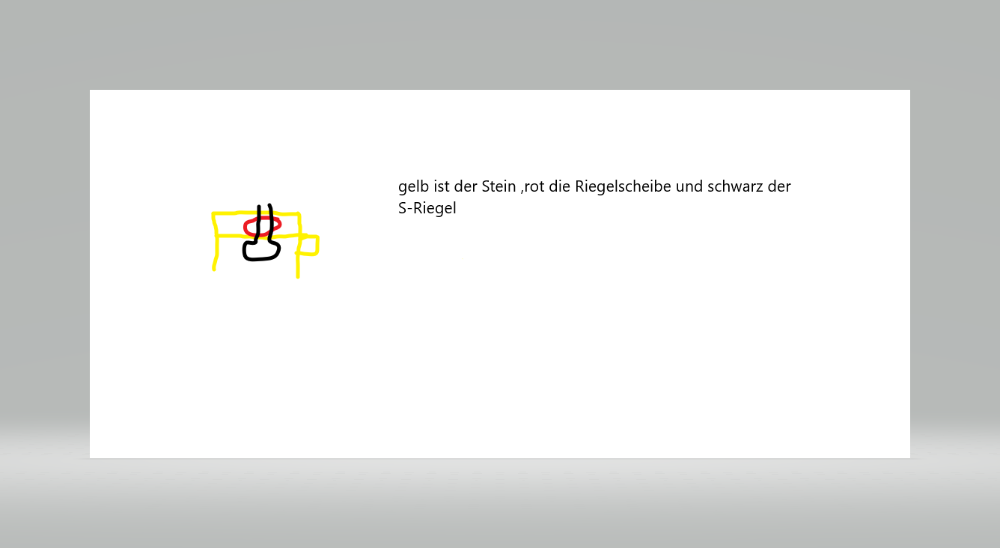

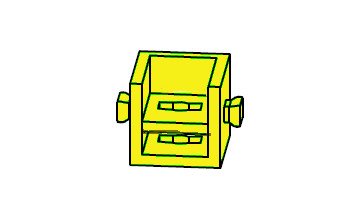

Deine Skizze könnte vielleicht etwas aussagekräftiger sein. Ich habe mal geraten... Meinst Du sowas:
Also, mit den Noppen rechts und links würde ich sagen, nicht in brauchbarer Qualität zu drucken. Man könnte die Noppen durch V-Federn ersetzen, das ginge vielleicht.
Erläutere Deine Idee und den Zweck bitte noch ein bisschen...
Gruß
Peter
Deine Skizze könnte vielleicht etwas aussagekräftiger sein. Ich habe mal geraten... Meinst Du sowas:
Also, mit den Noppen rechts und links würde ich sagen, nicht in brauchbarer Qualität zu drucken. Man könnte die Noppen durch V-Federn ersetzen, das ginge vielleicht.
Erläutere Deine Idee und den Zweck bitte noch ein bisschen...
Gruß
Peter
Re: Artikel-Nr. 36298
Hallo Peter,
genauso soll es aussehen,das Teil soll als Containerveriegelung am Lkw dienen,mit den V-Federn geht es auch.
Foto zur Besseren Darstellung anbei. Gruß Heinz
genauso soll es aussehen,das Teil soll als Containerveriegelung am Lkw dienen,mit den V-Federn geht es auch.
Foto zur Besseren Darstellung anbei. Gruß Heinz
- fishfriend
- Beiträge: 1874
- Registriert: 26 Nov 2010, 11:45
Re: Artikel-Nr. 36298
Hallo...
Ich vermute, die Riegelscheibe wird so nicht passen.
Und mit Teppichmesser den Baustein auschneiden und in einen anderen einkleben?
Die Last sollte eh außen sein, da bleibt es ja ganz.
Die Riegelscheibe muss auch noch abgeschnitten werden.
Wenn mit 3D Druck, kann man sich gleich eine richtige Verriegelung drucken.
Also wie das Vorbild und halt mit ft Verbundern.
Mit freundlichen Grüßen
fishfriend
Holger Howey
Ich vermute, die Riegelscheibe wird so nicht passen.
Und mit Teppichmesser den Baustein auschneiden und in einen anderen einkleben?
Die Last sollte eh außen sein, da bleibt es ja ganz.
Die Riegelscheibe muss auch noch abgeschnitten werden.
Wenn mit 3D Druck, kann man sich gleich eine richtige Verriegelung drucken.
Also wie das Vorbild und halt mit ft Verbundern.
Mit freundlichen Grüßen
fishfriend
Holger Howey
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
- PHabermehl
- Beiträge: 2439
- Registriert: 20 Dez 2014, 22:59
- Wohnort: Bad Hersfeld
Re: Artikel-Nr. 36298
...wenn man nicht selber konstruiert, braucht man immer einen, der es macht. In einen kompletten Verriegelungsmechanismus geht sicher mehr Aufwand als in einen Winkelstein mit Steg. Letzterer könnte so aussehen:
Gruß
Peter
Gruß
Peter
Re: Artikel-Nr. 36298
Hallo Holger,
danke für die Antwort.
Die Riegelscheibe soll den S-Riegel halten, mehr nicht.
Würdest Du mir solche Verriegelungen drucken?
Wenn ja,ich möchte dann 12 Stück davon.
Gruß Heinz
danke für die Antwort.
Die Riegelscheibe soll den S-Riegel halten, mehr nicht.
Würdest Du mir solche Verriegelungen drucken?
Wenn ja,ich möchte dann 12 Stück davon.
Gruß Heinz
Re: Artikel-Nr. 36298
Hallo Peter,
danke für Deine Mühe,das sieht schon sehr gut aus.
Würdest Du das Teil für mich drucken?
Ich möchte dann 12 Stück.
Gruß Heinz
danke für Deine Mühe,das sieht schon sehr gut aus.
Würdest Du das Teil für mich drucken?
Ich möchte dann 12 Stück.
Gruß Heinz
- fishfriend
- Beiträge: 1874
- Registriert: 26 Nov 2010, 11:45
Re: Artikel-Nr. 36298
Hallo...
Kann ich machen, aber...
Ich kann gerade aber nicht in gelb drucken - und ich bräuchte dann die STL-Datei von Peter.
BTW Peter, mit welchen Programm hast du das (so schnell) gemacht?
Mit freundlichen Grüßen
fishfriend
Holger Howey
PS Das untere Loch ist noch offen oder ist es zu?
Kann ich machen, aber...
Ich kann gerade aber nicht in gelb drucken - und ich bräuchte dann die STL-Datei von Peter.
BTW Peter, mit welchen Programm hast du das (so schnell) gemacht?
Mit freundlichen Grüßen
fishfriend
Holger Howey
PS Das untere Loch ist noch offen oder ist es zu?
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
- PHabermehl
- Beiträge: 2439
- Registriert: 20 Dez 2014, 22:59
- Wohnort: Bad Hersfeld
Re: Artikel-Nr. 36298
Hallo,

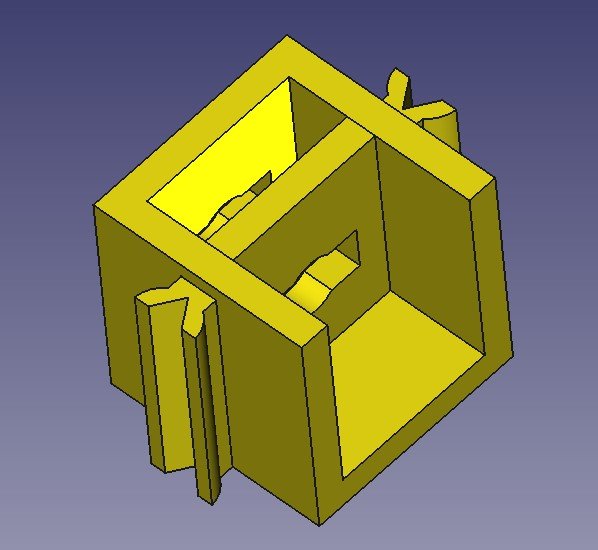

das habe ich mit FreeCAD gezeichnet, ist ja bloß ein 15x15x15 mm Würfel...
Das "untere" Loch ist zu, da geht ja der Steg durch.
Dadurch, dass ich in der Position wie oben in der Zeichnung dargestellt gedruckt habe, sind die Statiklöcher etwas ausgefranst, aber so druckt es ohne Support, funktioniert und ist in 20min fertig...
Gruß
Peter
das habe ich mit FreeCAD gezeichnet, ist ja bloß ein 15x15x15 mm Würfel...
Das "untere" Loch ist zu, da geht ja der Steg durch.
Dadurch, dass ich in der Position wie oben in der Zeichnung dargestellt gedruckt habe, sind die Statiklöcher etwas ausgefranst, aber so druckt es ohne Support, funktioniert und ist in 20min fertig...
Gruß
Peter
Re: Artikel-Nr. 36298
Hallo,
passt zwischen den Stegen nicht eine X -- oder I - Strebe rein welche man mit einem längeren
Riegel evtl. gelenkig arretieren könnte ?
Gleich ob von innen nach außen oder umgekehrt.
passt zwischen den Stegen nicht eine X -- oder I - Strebe rein welche man mit einem längeren
Riegel evtl. gelenkig arretieren könnte ?
Gleich ob von innen nach außen oder umgekehrt.
Re: Artikel-Nr. 36298
Ich verstehe nicht ganz, wo da eine Container-Verriegelung bei herauskommt. Der S-Riegel steht doch gar nicht raus? Und wer dreht den nachher in Position?
Hier mal die Schlösser von meinem Straddle Carrier (arbeiten auch mit S-Riegeln):
https://ftcommunity.de/bilderpool/model ... gen/39472/
https://ftcommunity.de/bilderpool/model ... gen/39475/
Gruß
Harald
Hier mal die Schlösser von meinem Straddle Carrier (arbeiten auch mit S-Riegeln):
https://ftcommunity.de/bilderpool/model ... gen/39472/
https://ftcommunity.de/bilderpool/model ... gen/39475/
Gruß
Harald
--- Ich liebe es, wenn ein Modell funktioniert. ---
- fishfriend
- Beiträge: 1874
- Registriert: 26 Nov 2010, 11:45
Re: Artikel-Nr. 36298
Hallo...
Oder vermutlich einen längeren S-Verbinder nehmen.
Ich gebe zu, ich habe die Funktion noch nicht ganz verstanden.
Es gibt unter Twistlock und Verriegelung auch Bilder von Zeichnungen bzw. Ersatzteile,wo man sich vorstellen kann (oder auch nicht) wie er funktionieren soll.
Von Tamia gibt es welche in 1:14
Wie dreht sich denn das obere Teil? Das wird doch "nur" von der Mutter hochgedrückt oder wird beides durch den Hebel gedreht und verriegelt?
Mit freundlichen Grüßen
fishfriend
Holger Howey
Oder vermutlich einen längeren S-Verbinder nehmen.
Ich gebe zu, ich habe die Funktion noch nicht ganz verstanden.
Es gibt unter Twistlock und Verriegelung auch Bilder von Zeichnungen bzw. Ersatzteile,wo man sich vorstellen kann (oder auch nicht) wie er funktionieren soll.
Von Tamia gibt es welche in 1:14
Wie dreht sich denn das obere Teil? Das wird doch "nur" von der Mutter hochgedrückt oder wird beides durch den Hebel gedreht und verriegelt?
Mit freundlichen Grüßen
fishfriend
Holger Howey
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
Re: Artikel-Nr. 36298
Hallo,
denke mal es soll so eine Verriegelung nachgeahmt werden.
Klar, es bräuchte einen längeren Fischertechnik-Riegel als den von Peter im
3D-Druck-Modell eingesetzten Riegel.
https://de.wikipedia.org/wiki/Datei:Con ... gelung.JPG
Zwar ein bischen rostig aber gut erkennbar.
Anfangs war mir die Funktion auch nicht ganz klar.
Nachdem ich das Bild in der Wikipedia entdeckt habe, habe ich den Funktionsblock
auch sofort in Haralds verlinkten Bildern erkannt.
denke mal es soll so eine Verriegelung nachgeahmt werden.
Klar, es bräuchte einen längeren Fischertechnik-Riegel als den von Peter im
3D-Druck-Modell eingesetzten Riegel.
https://de.wikipedia.org/wiki/Datei:Con ... gelung.JPG
Zwar ein bischen rostig aber gut erkennbar.
Anfangs war mir die Funktion auch nicht ganz klar.
Nachdem ich das Bild in der Wikipedia entdeckt habe, habe ich den Funktionsblock
auch sofort in Haralds verlinkten Bildern erkannt.
- fishfriend
- Beiträge: 1874
- Registriert: 26 Nov 2010, 11:45
Re: Artikel-Nr. 36298
Hallo...
Ich kann nur vermuten.
Es gibt scheinbar zwei Versionen.
1. Die man ganz versenken kann
2. Die die oben etwas vorstehen
Es gibt welche die, wo das oberste Teil mit einem Gewinde bis nach unten geht.
Man zieht somit nach unten um den festzusetzen.
Mir kommt es vor als ob man dann mit den Hebel "nur" den mittleren Teil noch oben oder unten drückt, aber nicht dreht.
Muss man echt das obere Teil über das Gewinde zumindest grob drehen?
Es wird ja dann vom mittleren Teil gegen Verdrehen gesichert.
Beim Lösen müßte man die untere Mutter und das obere Teil anheben und drehen.
Mit freundlichen Grüßen
fishfriend
Holger Howey
Ich kann nur vermuten.
Es gibt scheinbar zwei Versionen.
1. Die man ganz versenken kann
2. Die die oben etwas vorstehen
Es gibt welche die, wo das oberste Teil mit einem Gewinde bis nach unten geht.
Man zieht somit nach unten um den festzusetzen.
Mir kommt es vor als ob man dann mit den Hebel "nur" den mittleren Teil noch oben oder unten drückt, aber nicht dreht.
Muss man echt das obere Teil über das Gewinde zumindest grob drehen?
Es wird ja dann vom mittleren Teil gegen Verdrehen gesichert.
Beim Lösen müßte man die untere Mutter und das obere Teil anheben und drehen.
Mit freundlichen Grüßen
fishfriend
Holger Howey
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
- PHabermehl
- Beiträge: 2439
- Registriert: 20 Dez 2014, 22:59
- Wohnort: Bad Hersfeld
Re: Artikel-Nr. 36298
Hallo Heinz,
sind die Versuchsteile denn bei Dir angekommen?
Gruß
Peter
sind die Versuchsteile denn bei Dir angekommen?
Gruß
Peter
Re: Artikel-Nr. 36298
Hallo Peter,
bin gerade zu hause, dieTeile sind angekommen.
Erprobung erfolgt morgen.
Gruß Heinz
bin gerade zu hause, dieTeile sind angekommen.
Erprobung erfolgt morgen.
Gruß Heinz
Re: Artikel-Nr. 36298
Hallo,
sorry für die späte Rückmeldung,hatte gestern keine Zeit.
Das Teil brauche ich für den LKW, nicht für die Containerbrücke.Der S-8 Riegel passt so gerade durch,geht ein bisschen stramm
zudrehen.
Beim LKW werden die Verriegelungen händisch betätigt,die Containerbrücke werde ich dafür nicht umbauen.
Diese habe ich schon modifiziert.
Gruß Heinz
sorry für die späte Rückmeldung,hatte gestern keine Zeit.
Das Teil brauche ich für den LKW, nicht für die Containerbrücke.Der S-8 Riegel passt so gerade durch,geht ein bisschen stramm
zudrehen.
Beim LKW werden die Verriegelungen händisch betätigt,die Containerbrücke werde ich dafür nicht umbauen.
Diese habe ich schon modifiziert.
Gruß Heinz
- fishfriend
- Beiträge: 1874
- Registriert: 26 Nov 2010, 11:45
Re: Artikel-Nr. 36298
Hallo...
Mich würde Interessieren, wie und mit welchen Werten du die Federn gemacht hast.
Ich bin für die Dose der Silberlinge am experimentieren, aber dass ist noch nicht zufriedenstellend.
Disher am besten war, die Federn nicht gleichförmig zu machen, sondern die in der Mitte etwas mehr Material nach außen stehen zu lassen.
So in etwa leicht draufschieben und dann fest.
Ich denke das ist auch etwas, was andere interessieren dürfte.
Mit feundlichen Grüßen
fishfriend
Holger Howey

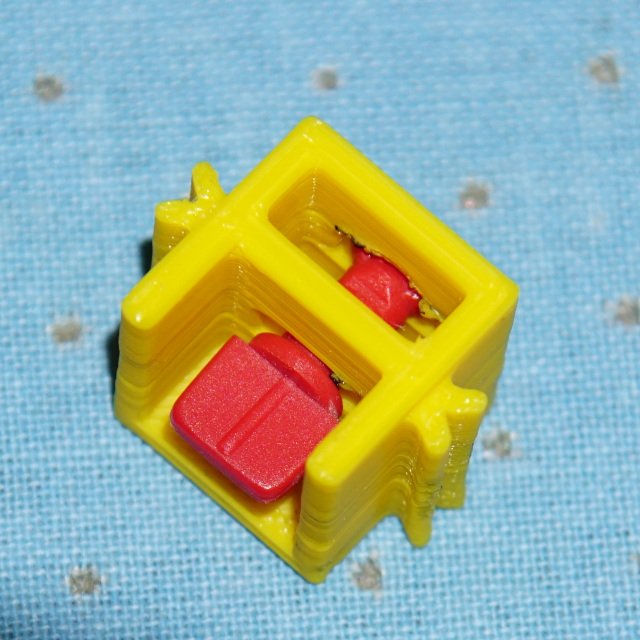

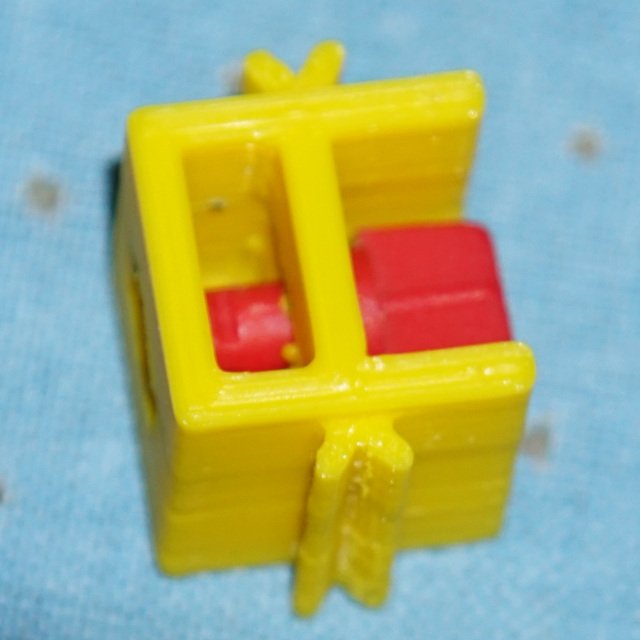

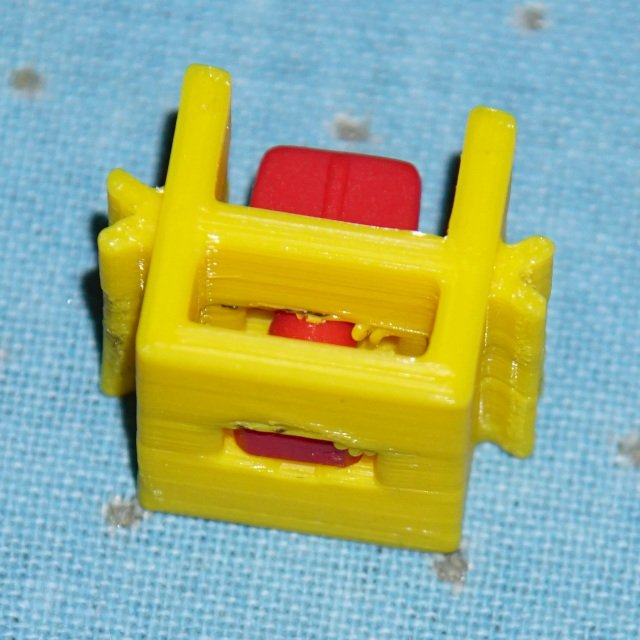

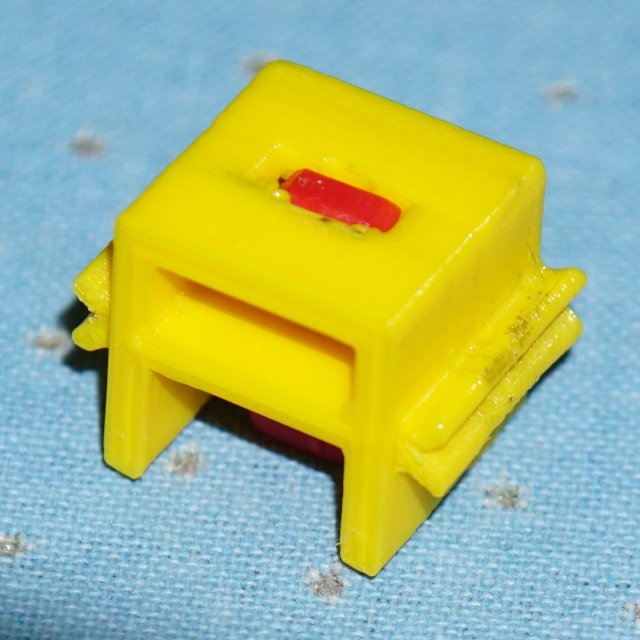

@PeterPHabermehl hat geschrieben: ↑19 Sep 2021, 20:16Hallo,
das habe ich mit FreeCAD gezeichnet, ist ja bloß ein 15x15x15 mm Würfel...
Weitere Bilder...
Das "untere" Loch ist zu, da geht ja der Steg durch.
Dadurch, dass ich in der Position wie oben in der Zeichnung dargestellt gedruckt habe, sind die Statiklöcher etwas ausgefranst, aber so druckt es ohne Support, funktioniert und ist in 20min fertig...
Gruß
Peter
Mich würde Interessieren, wie und mit welchen Werten du die Federn gemacht hast.
Ich bin für die Dose der Silberlinge am experimentieren, aber dass ist noch nicht zufriedenstellend.
Disher am besten war, die Federn nicht gleichförmig zu machen, sondern die in der Mitte etwas mehr Material nach außen stehen zu lassen.
So in etwa leicht draufschieben und dann fest.
Ich denke das ist auch etwas, was andere interessieren dürfte.
Mit feundlichen Grüßen
fishfriend
Holger Howey
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
Re: Artikel-Nr. 36298
Hallo Holger,fishfriend hat geschrieben: ↑26 Sep 2021, 11:35Ich denke das ist auch etwas, was andere interessieren dürfte.
kann es sein, dass Du den Sammelthread nicht kennst?
viewtopic.php?f=38&t=3709
@Peter: Vielleicht Deine Maße dann auch dort posten, bisher gibt es nur wenige (meine) Daten zu Federn/Zapfen.
vg
Jan
PS: Wäre dieser Thread nicht auch im 3D-Druck Forum besser aufgehoben?
Meine 3D-Designs für fischertechnik: www.printables.com/social/202816-juh www.thingiverse.com/juh
- fishfriend
- Beiträge: 1874
- Registriert: 26 Nov 2010, 11:45
Re: Artikel-Nr. 36298
Hallo...
Ja, kenne ich und das war auch der Hintergrund, da es momentan nur ein Maß vom Zapfen gibt.
Mit freundlichen Grüßen
fishfriend
Holger Howey
PS Die Federn der Silberlinge sehen auch etwas anders aus, als z.B. die Zahnstangen.
Ist halt die Frage was besser hält. Meine sind momentan zu locker.
Ja, kenne ich und das war auch der Hintergrund, da es momentan nur ein Maß vom Zapfen gibt.
Mit freundlichen Grüßen
fishfriend
Holger Howey
PS Die Federn der Silberlinge sehen auch etwas anders aus, als z.B. die Zahnstangen.
Ist halt die Frage was besser hält. Meine sind momentan zu locker.
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
