Och, ihr seid gemein...
Jahrelang interessiert sich niemand für den Kram. Jetzt hab ich, damit es schnell geht, die Federn von Tills TX-Pi-Gehäuse geklaut, und prompt fragt jemand nach dem Maßen...
Wenn ich mich mal mit fremden Federn schmücke...
Till, kannst du aushelfen?
Gruß
Peter
Artikel-Nr. 36298
Moderator: Jan3D
Forumsregeln
Bitte beachte die Forumsregeln!
Bitte beachte die Forumsregeln!
- PHabermehl
- Beiträge: 2439
- Registriert: 20 Dez 2014, 22:59
- Wohnort: Bad Hersfeld
Re: Artikel-Nr. 36298
Zuletzt geändert von PHabermehl am 27 Sep 2021, 18:59, insgesamt 1-mal geändert.
- MasterOfGizmo
- Beiträge: 2722
- Registriert: 30 Nov 2014, 07:44
Re: Artikel-Nr. 36298
Äh ... kann man aus der Freecad-Datei ablesen. Aber: Die waren auch nur so aus dem Bauch. Sie funktionieren "gut genug", aber echt stabil ist das nicht. PLA ist sehr hart und nicht flexibel. Daher mache die Sachen gern etwas "loser", wenn es kaum was halten soll, damit man sich mit dem PLA nicht seine Originalteile zerhobelt.
Arduino für fischertechnik: ftDuino http://ftduino.de, ftDuino32 http://ftduino.de/32
- PHabermehl
- Beiträge: 2439
- Registriert: 20 Dez 2014, 22:59
- Wohnort: Bad Hersfeld
Re: Artikel-Nr. 36298
Die MasterOfGizmo-Feder!
Gruß
Peter
- fishfriend
- Beiträge: 1874
- Registriert: 26 Nov 2010, 11:45
Re: Artikel-Nr. 36298
Hallo...

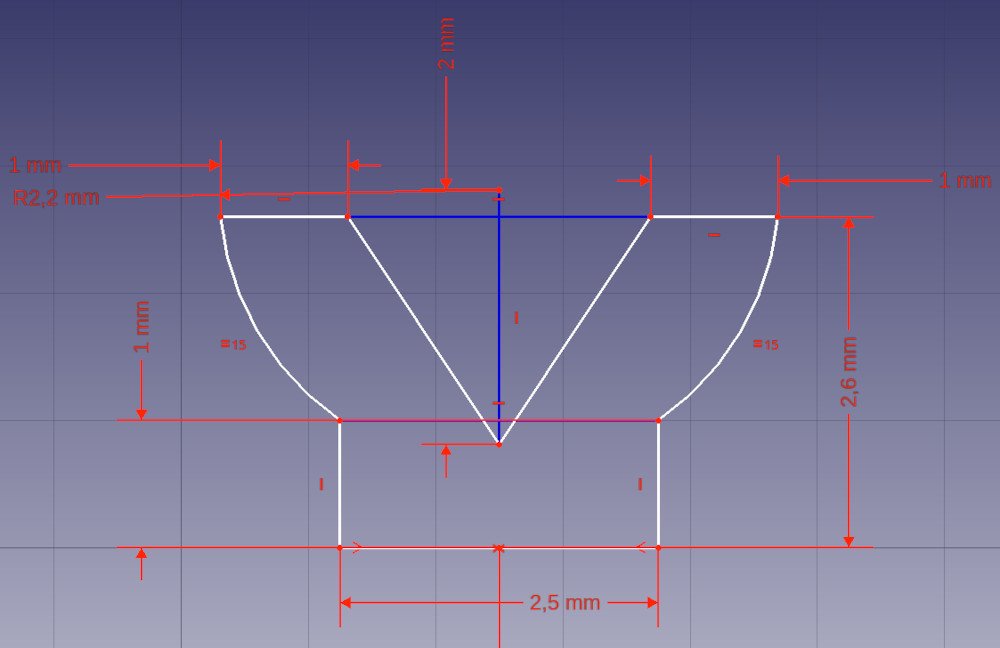

Kann es sein, dass da ein Maß fehlt?
Der Radius ist über die Hilfsline bestimmt an der keine Maße sind.
Von welcher Zeichnung stammt das eigentlich?
Freecad -Anfänger - Frage
Und noch eine kleine Frage. Wie dreht oder spiegelt man die Zeichnung um an der anderen Seite auch eine Feder zu haben?
Mit freundlichen Grüßen
fishfriend
Holger Howey
Kann es sein, dass da ein Maß fehlt?
Der Radius ist über die Hilfsline bestimmt an der keine Maße sind.
Von welcher Zeichnung stammt das eigentlich?
Freecad -Anfänger - Frage
Und noch eine kleine Frage. Wie dreht oder spiegelt man die Zeichnung um an der anderen Seite auch eine Feder zu haben?
Mit freundlichen Grüßen
fishfriend
Holger Howey
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
- MasterOfGizmo
- Beiträge: 2722
- Registriert: 30 Nov 2014, 07:44
Re: Artikel-Nr. 36298
Der Radius steht oben links: 2.2mm
Vervielfachungen mache ich mit den "Pattern"-Tools (z.B. Linear Pattern, wenn es mehrfach linear wiederholt werden soll). Heisst auf Deutsch Soundso-Muster.
Vervielfachungen mache ich mit den "Pattern"-Tools (z.B. Linear Pattern, wenn es mehrfach linear wiederholt werden soll). Heisst auf Deutsch Soundso-Muster.
Arduino für fischertechnik: ftDuino http://ftduino.de, ftDuino32 http://ftduino.de/32
Re: Artikel-Nr. 36298
Ich glaube Holger meinte die Hilfslinie, aber das Maß brauchst Du nicht, die Skizze hat keine Freiheitsgrade mehr, d.h. deren Maß bestimmt sich über die anderen Maße, hätte sie ein eigenes Maß, wäre die Skizze überdefiniert oder wie das auf Deutsch heißt.MasterOfGizmo hat geschrieben: ↑29 Sep 2021, 16:40Der Radius steht oben links: 2.2mm
Vervielfachungen mache ich mit den "Pattern"-Tools (z.B. Linear Pattern, wenn es mehrfach linear wiederholt werden soll). Heisst auf Deutsch Soundso-Muster.

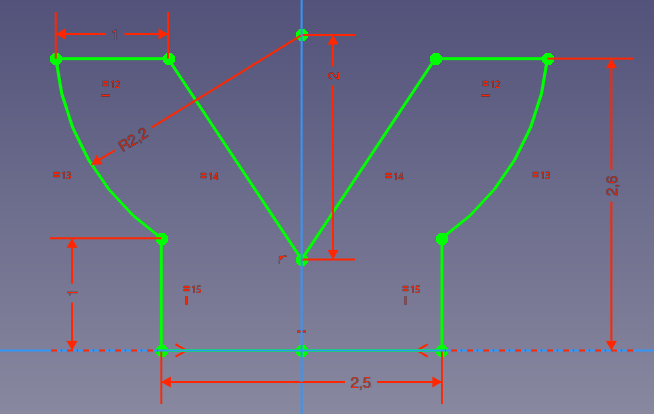

Im Übrigen geht die Skizze natürlich auch gut ohne Hilfslinien, die Basis ist hier am Ursprung verankert:
lgj
