Kugelrolle
Hallo,
in einem parallelen Thread viewtopic.php?f=38&t=6109
ging es um einen Buggy, dessen drittes Rad eine Kugel war/ist.

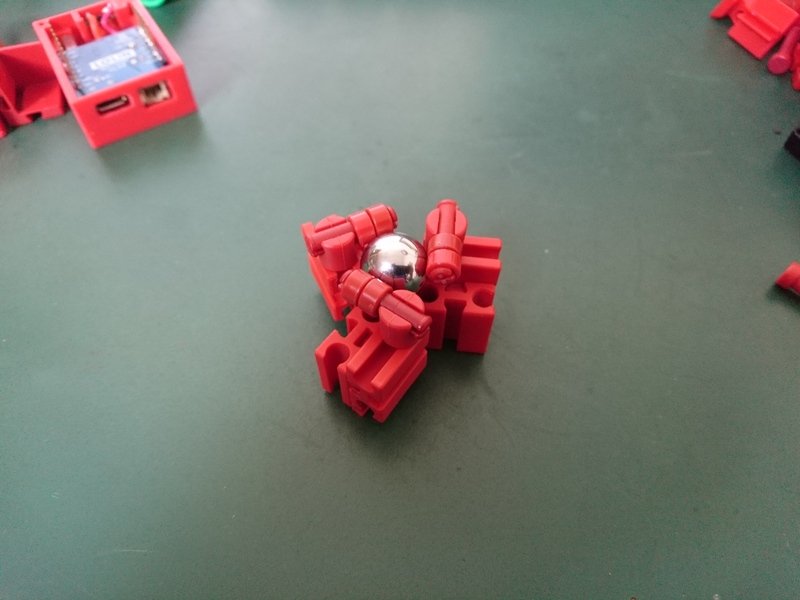

Hier eine gut funktionierende Lösung nur mit fischertechnik-Teilen.
Die Variante links ist deutlich stabiler, die Variante rechts eignet sich besser zum Zuschauen, wie Räder und Kugel rollen.
Viele Grüße
Thomas
in einem parallelen Thread viewtopic.php?f=38&t=6109
ging es um einen Buggy, dessen drittes Rad eine Kugel war/ist.
Hier eine gut funktionierende Lösung nur mit fischertechnik-Teilen.
Die Variante links ist deutlich stabiler, die Variante rechts eignet sich besser zum Zuschauen, wie Räder und Kugel rollen.
Viele Grüße
Thomas
Re: Kugelrolle
Hallo Thomas,

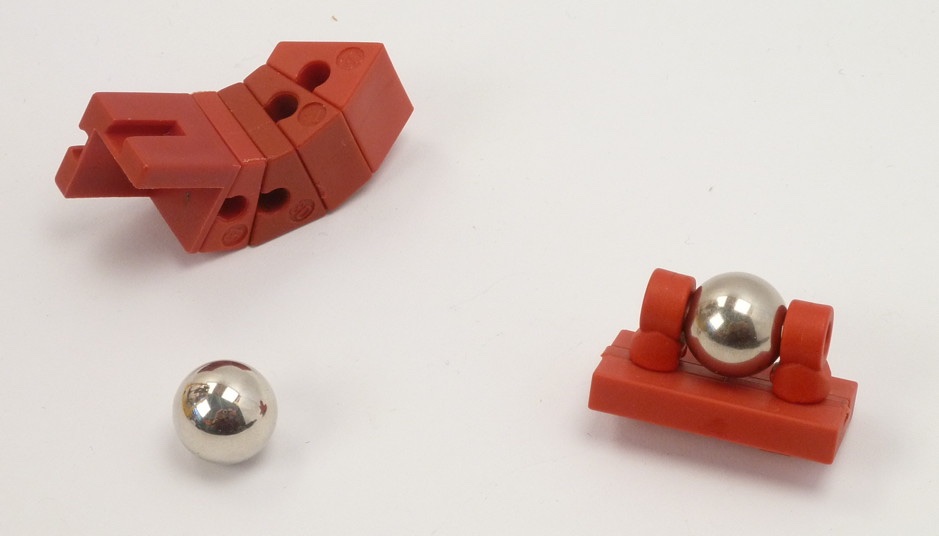

das ist eine schöne puristischere Alternative! Hat natürlich den kleinen Nachteil, dass die Kugel nicht mit angehoben wird, wenn man das Gefährt versetzen will. Hier noch eine alternative Lösung, die schlank und etwas stabiler ist:
Ich habe auch an einer Lösung überlegt, bei der die ft-Kugel gefangen wird (hinten im Bild), aber dafür bräuchte es ein frei drehendes ft-Teil, das max. die Hälfte des Kugeldurchmessers hat, woran die Sache praktisch scheitert.
vg
Jan
das ist eine schöne puristischere Alternative! Hat natürlich den kleinen Nachteil, dass die Kugel nicht mit angehoben wird, wenn man das Gefährt versetzen will. Hier noch eine alternative Lösung, die schlank und etwas stabiler ist:
Ich habe auch an einer Lösung überlegt, bei der die ft-Kugel gefangen wird (hinten im Bild), aber dafür bräuchte es ein frei drehendes ft-Teil, das max. die Hälfte des Kugeldurchmessers hat, woran die Sache praktisch scheitert.
vg
Jan
Meine 3D-Designs für fischertechnik: www.printables.com/social/202816-juh www.thingiverse.com/juh
Re: Kugelrolle
Hallo Jan,
klasse! Die Variante hatte ich in der Tat auch schon ausprobiert. Die Räder haben aber sehr viel Reibung an den Radhaltern (großer Hebel, da Reibung auf voller Kontaktfläche). Auf den Aufnahmeachsen laufen die Räder deutlich leichter.

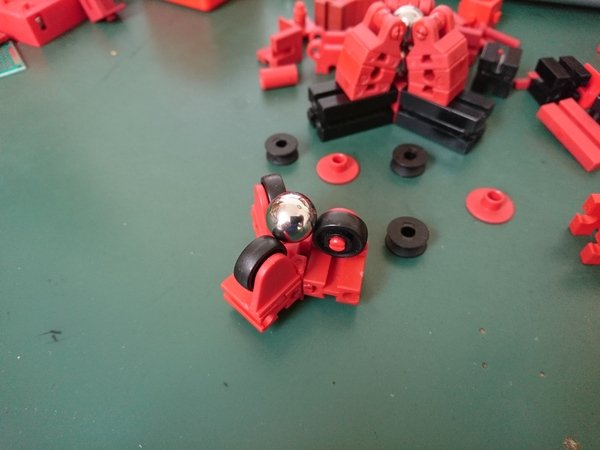

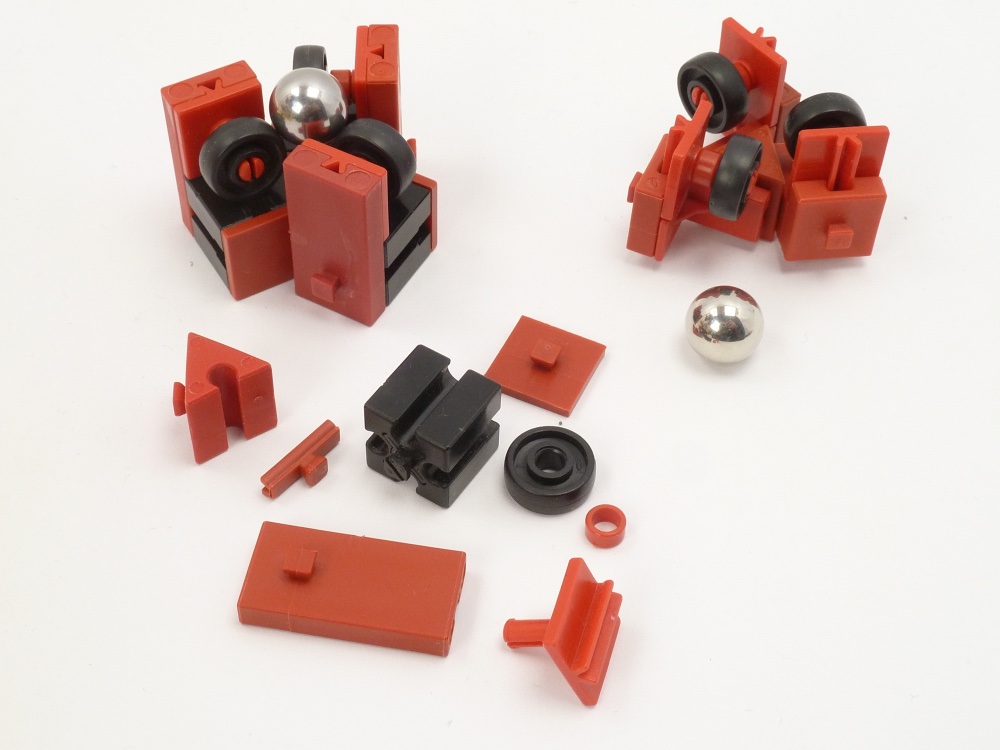

Anbei noch eine Variante ohne Rollen, die fast so gut funktioniert, und eine nicht sehr gut funktionierende, aber elegant aussehende Lösung, die ich in den letzten Monaten gerne als Gewicht einsetze.
Viele Grüße
Thomas
klasse! Die Variante hatte ich in der Tat auch schon ausprobiert. Die Räder haben aber sehr viel Reibung an den Radhaltern (großer Hebel, da Reibung auf voller Kontaktfläche). Auf den Aufnahmeachsen laufen die Räder deutlich leichter.
Anbei noch eine Variante ohne Rollen, die fast so gut funktioniert, und eine nicht sehr gut funktionierende, aber elegant aussehende Lösung, die ich in den letzten Monaten gerne als Gewicht einsetze.
Viele Grüße
Thomas
Re: Kugelrolle
Du kannst den Abstandsring 31597 verwenden. Der läuft ohne viel Reibung auf den Metallachsen.
Re: Kugelrolle
Ich sehe gerade, dass das so gar nicht stimmt. Ich hatte bei der Variante noch die Mini-Seilrollen mit Reifen in Verwendung, weil ich eigentlich die Bewegung eines Rades abgreifen und auswerten wollte (mechanische Maus). Die Mini-Seilrollen haben die flächige Reibung an den Radhaltern, die Räder dagegen reiben nur an zwei Graten. Der Unterschied zwischen der Reibung an den Radhaltern und an den Aufnahmeachsen ist also bei den Rädern deutlich kleiner als bei den Mini-Seilrollen.
Viele Grüße
Thomas
Re: Kugelrolle
Ah, und ich wollte mich schon wundern, denn die drehen ja in der Tat recht frei.
Ja, hatte ich schon ausprobiert. Aber deren Außendurchmesser ist 6 mm, bei einem empirischen Durchmesser der Kugeln von 12,65 mm reicht das nur theoretisch aus, um eine Lösung mit eingeschlossener Kugel zu machen. Die beste Näherung ist das hier, aber von der Justage und Stabilität her ist das nicht praktikabel:
Meine 3D-Designs für fischertechnik: www.printables.com/social/202816-juh www.thingiverse.com/juh
- MasterOfGizmo
- Beiträge: 2722
- Registriert: 30 Nov 2014, 07:44
Re: Kugelrolle
... und dann dieser interessante Krempel im Hintergrund ...
Arduino für fischertechnik: ftDuino http://ftduino.de, ftDuino32 http://ftduino.de/32
Re: Kugelrolle
Hallo,
ein Stück Speck tuts auch. Sonst helfen in vielen Fällen auch rutschige PTFE-Gleiter, gleich ob
selbstklebend oder besser geschraubt.
https://www.moebelgleiter-onlineshop.de ... raube-19mm
Kugelschreiberminen, auch die dicken Minen, haben eine Kugel. Solange diese nicht leer sind wird der Fahrweg des
Bots automatisch mitprotokolliert, sogar ohne zusätzlichen elektronischen Aufwand.
Anspitzbare Stifte sind schnell abgenutzt und müssen oft nachgespitzt werden, nicht empfehlenswert.
ein Stück Speck tuts auch. Sonst helfen in vielen Fällen auch rutschige PTFE-Gleiter, gleich ob
selbstklebend oder besser geschraubt.
https://www.moebelgleiter-onlineshop.de ... raube-19mm
Kugelschreiberminen, auch die dicken Minen, haben eine Kugel. Solange diese nicht leer sind wird der Fahrweg des
Bots automatisch mitprotokolliert, sogar ohne zusätzlichen elektronischen Aufwand.
Anspitzbare Stifte sind schnell abgenutzt und müssen oft nachgespitzt werden, nicht empfehlenswert.
Stimmt, der 3d-Drucker vom Juh (Jan) steht nimmer still.on MasterOfGizmo » 21. Mai 2020, 19:38
... und dann dieser interessante Krempel im Hintergrund ...
- fishfriend
- Beiträge: 1873
- Registriert: 26 Nov 2010, 11:45
Re: Kugelrolle
Hallo...
Anderer Lösungsvorschlag:
Ich denke, dass man auch die Halter der Kessel von der Bauspielbahn bzw. Greifer von dem Trainingsrobotern nehmen kann,
die dann einen Tischtennisball halten.
Ich meine mal gesehen zu haben, dass bei einem Roboter ein halber Tischtennisball einfach angeklebt wurde.
Mit freundlichen Grüßen
fishfriend
Holger Howey
PS Und es mal mit einem (starken) Magneten probieren?
Anderer Lösungsvorschlag:
Ich denke, dass man auch die Halter der Kessel von der Bauspielbahn bzw. Greifer von dem Trainingsrobotern nehmen kann,
die dann einen Tischtennisball halten.
Ich meine mal gesehen zu haben, dass bei einem Roboter ein halber Tischtennisball einfach angeklebt wurde.
Mit freundlichen Grüßen
fishfriend
Holger Howey
PS Und es mal mit einem (starken) Magneten probieren?
ft Riesenräder PDF: ftcommunity.de/knowhow/bauanleitungen
TX-Light: Arduino und ftduino mit RoboPro
TX-Light: Arduino und ftduino mit RoboPro
- MasterOfGizmo
- Beiträge: 2722
- Registriert: 30 Nov 2014, 07:44
Re: Kugelrolle
Das war der Asuro:fishfriend hat geschrieben: ↑21 Mai 2020, 23:50Ich meine mal gesehen zu haben, dass bei einem Roboter ein halber Tischtennisball einfach angeklebt wurde.
https://rn-wissen.de/wiki/index.php/Asuro
Arduino für fischertechnik: ftDuino http://ftduino.de, ftDuino32 http://ftduino.de/32
Re: Kugelrolle
Hallo,
Bots mit den halben Tischtennisbällen sind doch Standard. Habe schon viele
damit gesehen, nicht nur den Asuro.
Sind doch leicht, auch relativ billig, überall zu bekommen und haben einen relativ großen
"Rutschradius".
Bots mit den halben Tischtennisbällen sind doch Standard. Habe schon viele
damit gesehen, nicht nur den Asuro.
Sind doch leicht, auch relativ billig, überall zu bekommen und haben einen relativ großen
"Rutschradius".
Re: Kugelrolle
Hallo Karl,

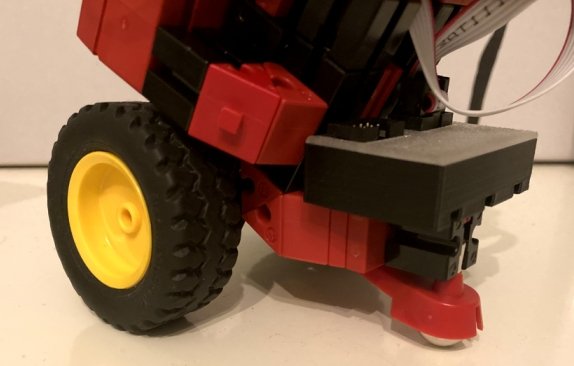

Problem wäre natürlich wie immer bei Fremdbauteilen der ft-kompatible Anbau. Aber auch dafür gibt es ja eine Lösung:
vg
Jan
Vielen Dank für den Lacher zum Mittag. "Made my day", wie man heute sagt.
Problem wäre natürlich wie immer bei Fremdbauteilen der ft-kompatible Anbau. Aber auch dafür gibt es ja eine Lösung:
"Dank" des guten Wetters leider doch. Die Ideen machen nicht stopp, aber das Sommerhalbjahr ist nicht die prädestinierte Bastelzeit.
vg
Jan
Meine 3D-Designs für fischertechnik: www.printables.com/social/202816-juh www.thingiverse.com/juh
Re: Kugelrolle
Hallo,
fehlt leider noch der Fischertechnik-Halter für die Tisch-Tennis-"Halfballs". Dann würde die Teilhabe am
weltweiten Standard "standesgemäß" komplett sein.
Man könnte auch einen Tisch-Tennis-"Fullball" komplett einklemmen sodaß etwas weniger als die Hälfte
unten heraussteht und der Ball nicht herausfällt. Nehme an, diese kleinen harten Bälle sind
halbwegs genormt.
fehlt leider noch der Fischertechnik-Halter für die Tisch-Tennis-"Halfballs". Dann würde die Teilhabe am
weltweiten Standard "standesgemäß" komplett sein.
Man könnte auch einen Tisch-Tennis-"Fullball" komplett einklemmen sodaß etwas weniger als die Hälfte
unten heraussteht und der Ball nicht herausfällt. Nehme an, diese kleinen harten Bälle sind
halbwegs genormt.
Re: Kugelrolle
Hallo Leute,

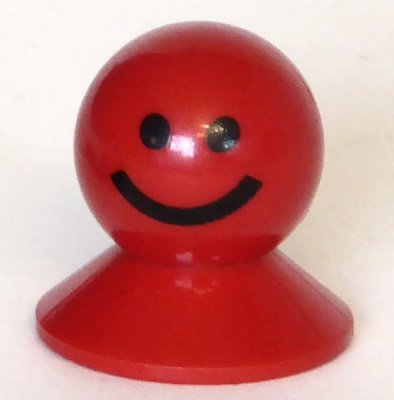

wer braucht denn schon einen halben Tischtennisball, wenn wir doch die ft-Figuren haben: Umdrehen, Achse hineinstecken und los gehts. V-Figur 20 (35261)

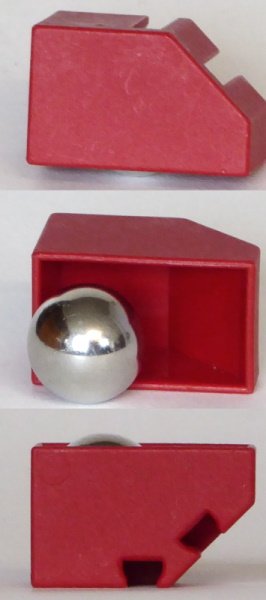

Die ft-Kugel lässt sich in einer alten Kurbel führen: Auch aus dem Förderbecher schaut sie gerade noch heraus: Förderbecher (37209)
Viele Grüße,
Rudi
wer braucht denn schon einen halben Tischtennisball, wenn wir doch die ft-Figuren haben: Umdrehen, Achse hineinstecken und los gehts. V-Figur 20 (35261)
Die ft-Kugel lässt sich in einer alten Kurbel führen: Auch aus dem Förderbecher schaut sie gerade noch heraus: Förderbecher (37209)
Viele Grüße,
Rudi
- Dirk Fox
- ft:pedia-Herausgeber
- Beiträge: 1834
- Registriert: 01 Nov 2010, 00:49
- Wohnort: Karlsruhe
- Kontaktdaten:
Re: Kugelrolle
Ich kipp' um.
Dieser Rüdiger schon wieder...
Einfach genial.
Auf der nächsten Convention sollten wir vielleicht zu einer kleinen "Klassic-Buggy-Parade" laden?
Beste Grüße,
Dirk
Dieser Rüdiger schon wieder...
Einfach genial.
Auf der nächsten Convention sollten wir vielleicht zu einer kleinen "Klassic-Buggy-Parade" laden?
Beste Grüße,
Dirk
Re: Kugelrolle
Hallo zusammen,
Ich habe bei meinen Experimenten das Gefühl, dass die Rückwärtsfahreigenschaften des Buggy davon abhängen, wie nah die senkrechte Drehachse des Nachlaufrades an der Radachse ist. Der Buggy fährt am besten geradeaus rückwärts, wenn die Radachse genau unter dem Drehpunkt zum Chassis ist, so meine Theorie. Ist das so korrekt? Wenn ja, dann ist eine Kugelrolle per se "besser" als ein Rad.
Für weitere sachdienliche Hinweise bin ich dankbar!
Gruß
Esther
Die Kugelhalterung mit Kurbel werde ich bei nächster Gelegenheit mal ausprobieren. Ich bin zutiefst beeindruckt.
Ich habe bei meinen Experimenten das Gefühl, dass die Rückwärtsfahreigenschaften des Buggy davon abhängen, wie nah die senkrechte Drehachse des Nachlaufrades an der Radachse ist. Der Buggy fährt am besten geradeaus rückwärts, wenn die Radachse genau unter dem Drehpunkt zum Chassis ist, so meine Theorie. Ist das so korrekt? Wenn ja, dann ist eine Kugelrolle per se "besser" als ein Rad.
Für weitere sachdienliche Hinweise bin ich dankbar!
Gruß
Esther
