Schneckenmutter drucken / Parameter ???

Beitrag von NBGer » 29 Aug 2019, 17:20

Hi,
ich möchte eine spezielle Schneckenmutter drucken, die auf die ft-Schnecke modul=1.5 passt.

Ich habe eine Library gefunden, die Schnecken generiert, allerdings brauche ich diverse Parameter.

Folgende Parameter sind gefordert: (die angegebenen Zahlen sind ein erster Versuch von mir. Sieht schon ganz gut aus, passt aber nicht.

Code: Alles auswählen

modul=1.5,
gangzahl=1,
eingriffswinkel=10,
steigungswinkel=10);

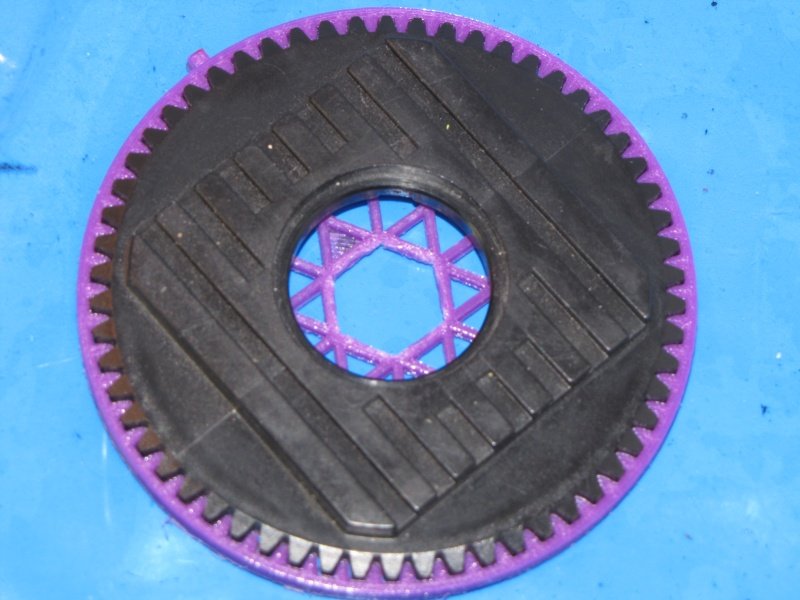

Hat jemand eine Idee, wie ich diese Werte setzen muß ?

juh
Beiträge: 299
Registriert: 23 Jan 2012, 13:48

Re: Schneckenmutter drucken / Parameter ???

Beitrag von juh » 29 Aug 2019, 22:35

Hallo NBGer,

ich habe u.a. für meine Stepper-Motoren Schnecken gemacht, die einwandfrei auf die ft-Schneckenmuttern passen. Wenn Du unter "thing files" nachsiehst findest Du meine FreeCAD-Datei für die Schnecke (01_Worm_gear_v4.fcstd). Die Geometrie habe ich auf Basis einer Helix selbst gemacht, die Werte des Rotationskörpers mit Schubleere und Ausprobieren ermittelt. Denn Du darfst ja nicht vergessen, dass die Druckertoleranzen dazu kommen, d.h. selbst wenn Du die Originalwerte der ft-Teile hast, heißt das nicht, dass es gedruckt dann gut passt, v.a. die sehr flachwinkligen Überhänge führen beim FDM-Druck fast zwangsläufig zu Ungenauigkeiten. Außerdem geht es Dir ja auch um die Mutter, die Du ja auch nicht einfach als Negativ der Schnecke konstruieren kannst, auch da braucht es ja noch erhebliche Toleranzen.

Sprich: ich würde mich da einfach ranprobieren, bei mir hat das eigentlich nach zwei oder drei Testdrucken schon sehr gut gepasst.

Viel Erfolg
Jan

Edit: vielleicht hilft Dir das, um die Werte zu ermitteln. Die Helix hat die Parameter pitch=4,6mm und radius=5,7mm.
Meine fischertechnik Designs für den 3D-Druck: https://www.thingiverse.com/juh/designs

NBGer
Beiträge: 176
Registriert: 02 Aug 2013, 18:26
Wohnort: Nürnberg

Re: Schneckenmutter drucken / Parameter ???

Beitrag von NBGer » 31 Aug 2019, 12:28

vielen Dank erst mal!
Ich hatte noch nicht Zeit, mir Deine Lösung genau anzusehen....
3D-Konstruktion ist nich ganz mein Fachgebiet...da arbeite ich mich erst ein ( hab jetzt einen 3D-Drucker seit genau einer Woche! ;) )
